无锡市惠山区玉祁中学BIM咨询建设实施项目
1. 项目概况
2. 模型成果展示

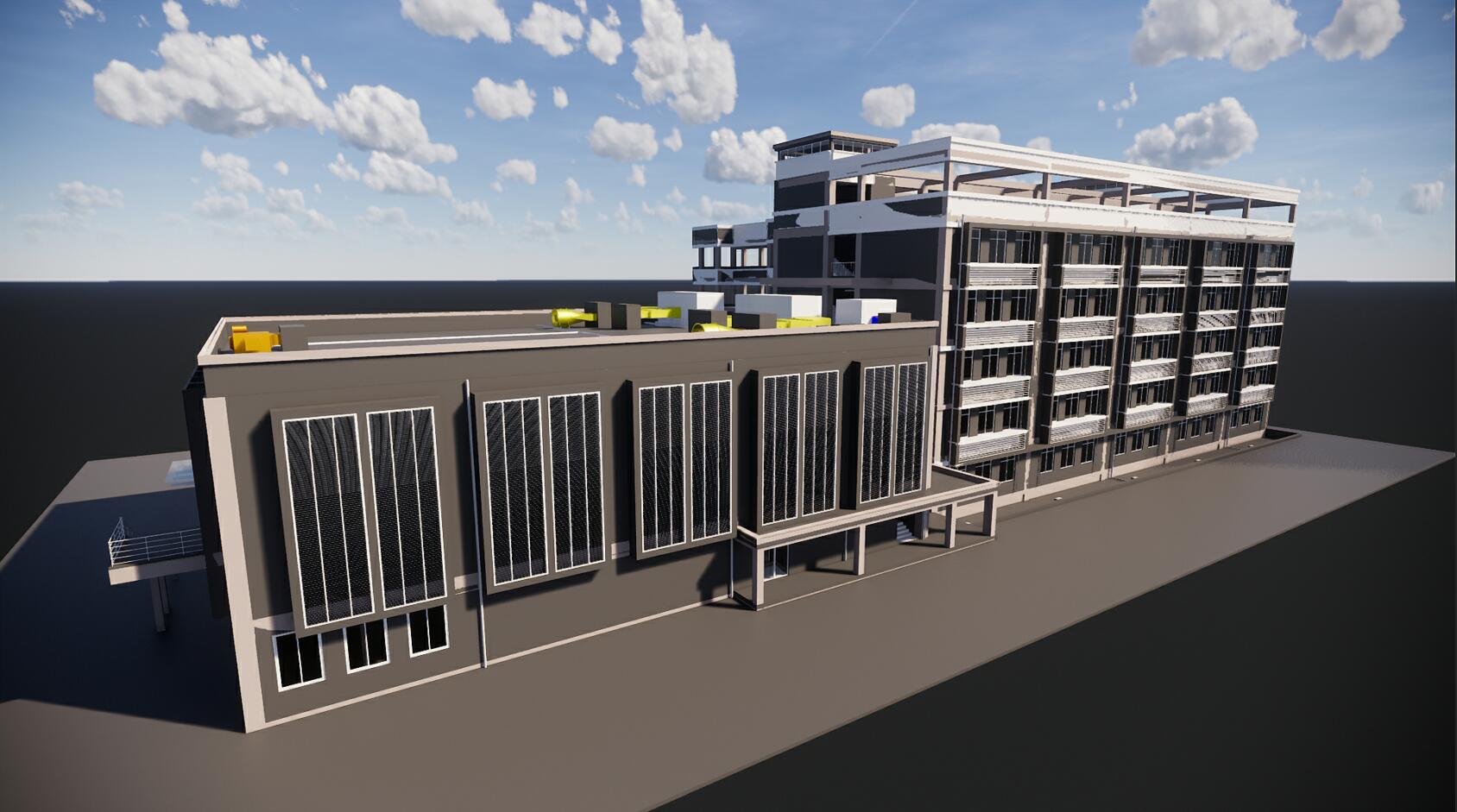

玉祁中学渲染图

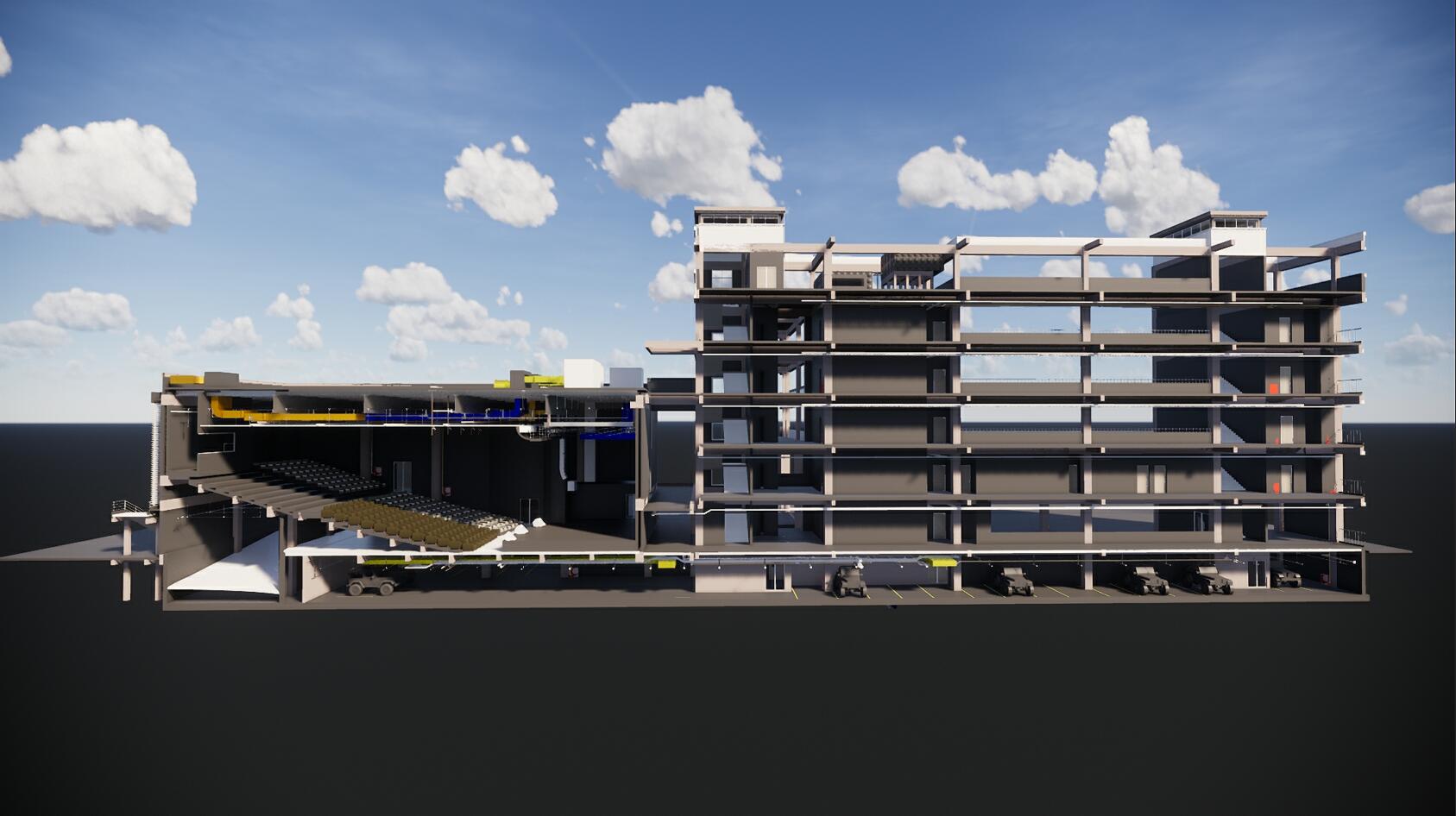

玉祁中学剖面图
玉祁中学BIM机电图

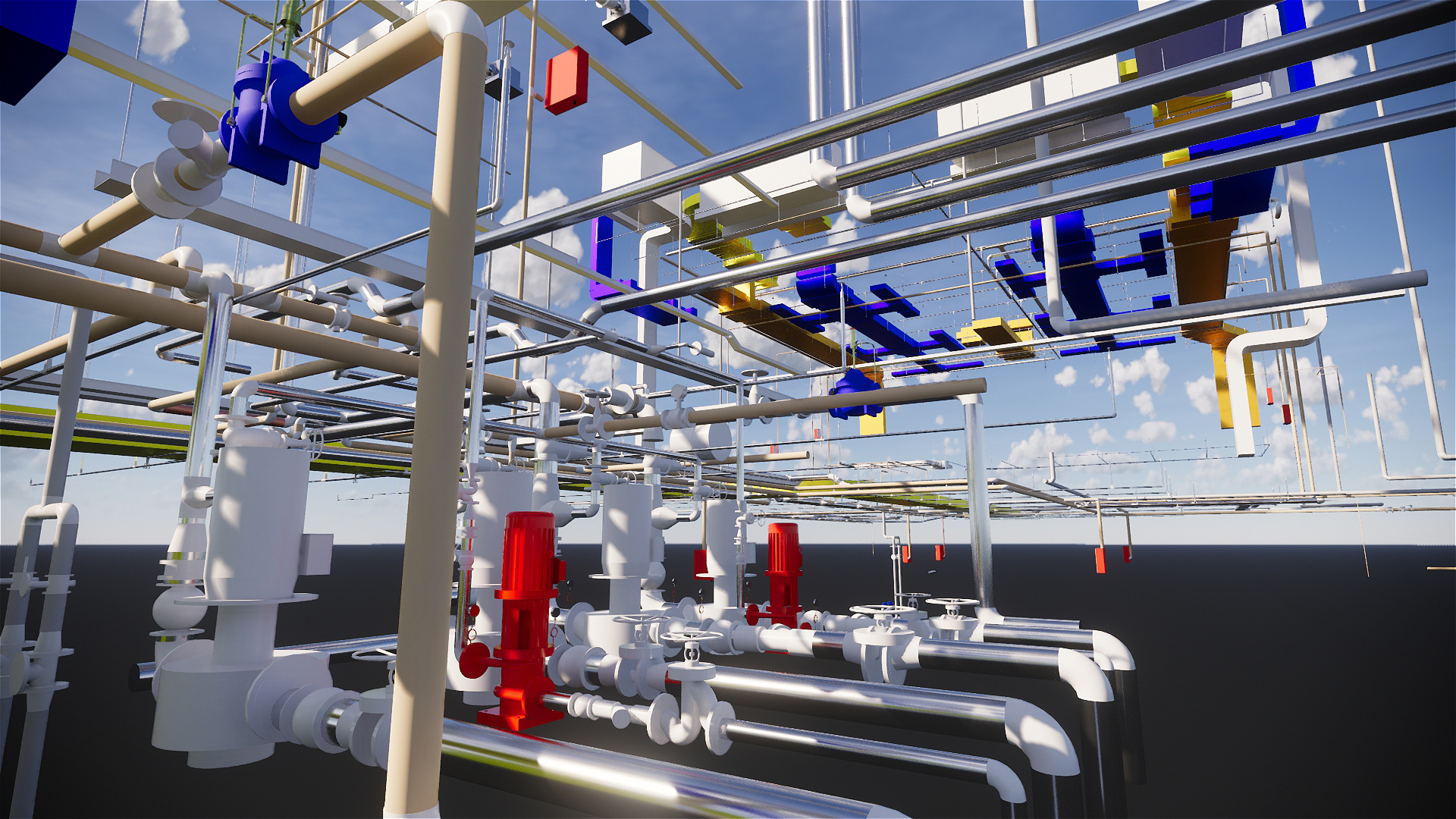

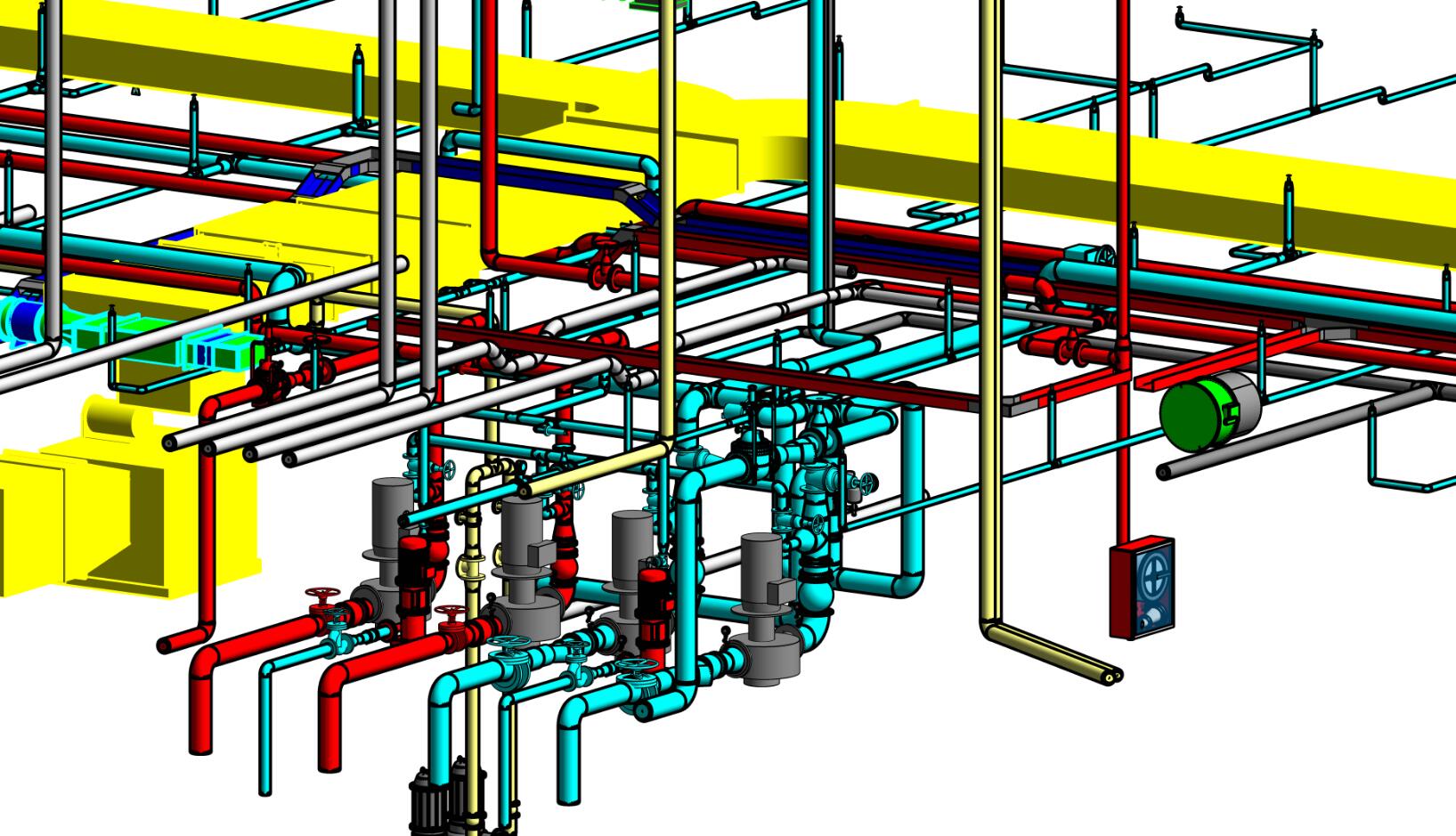

玉祁中学泵房机电图

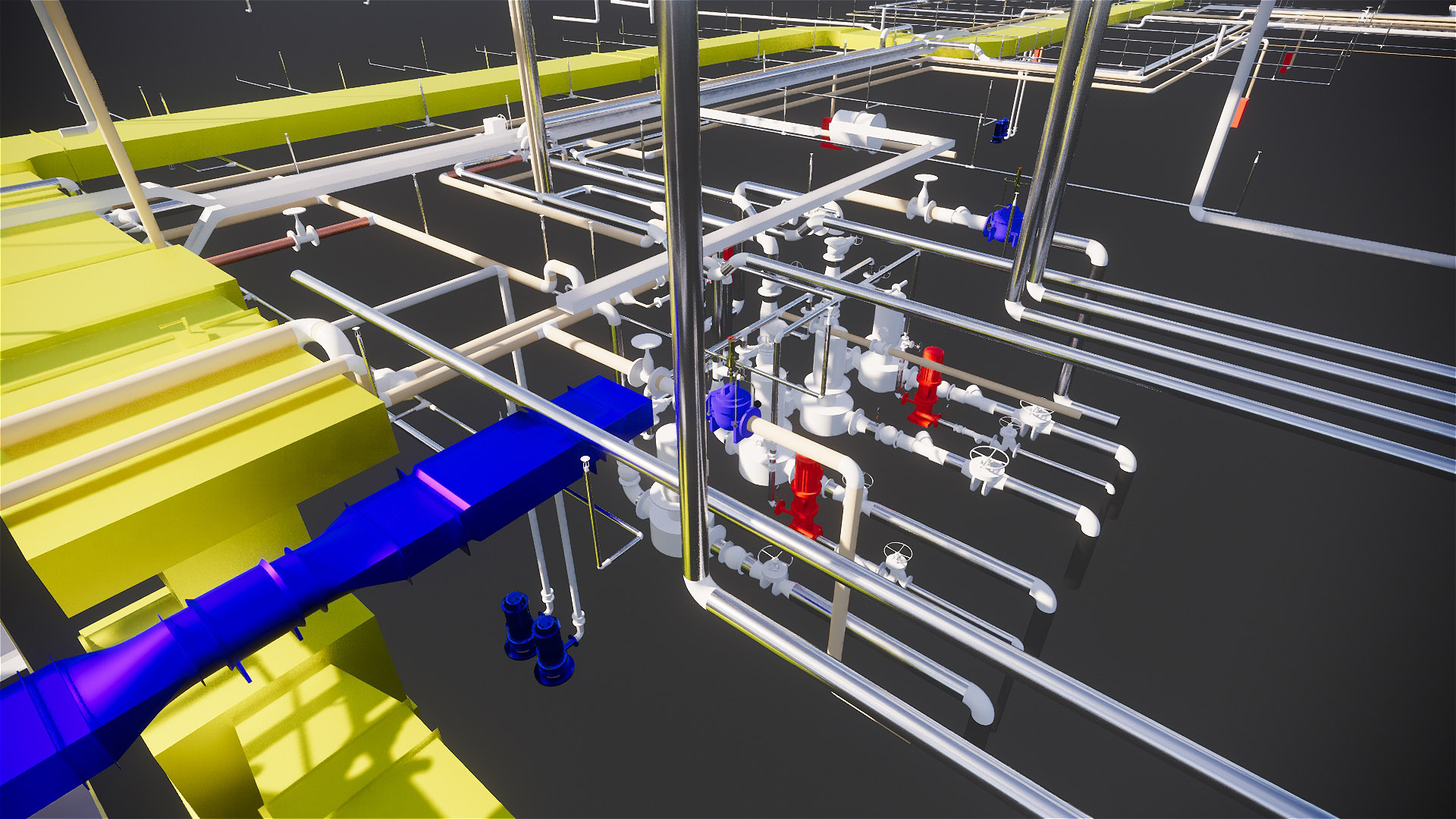

玉祁中学管综
玉祁中学管线综合

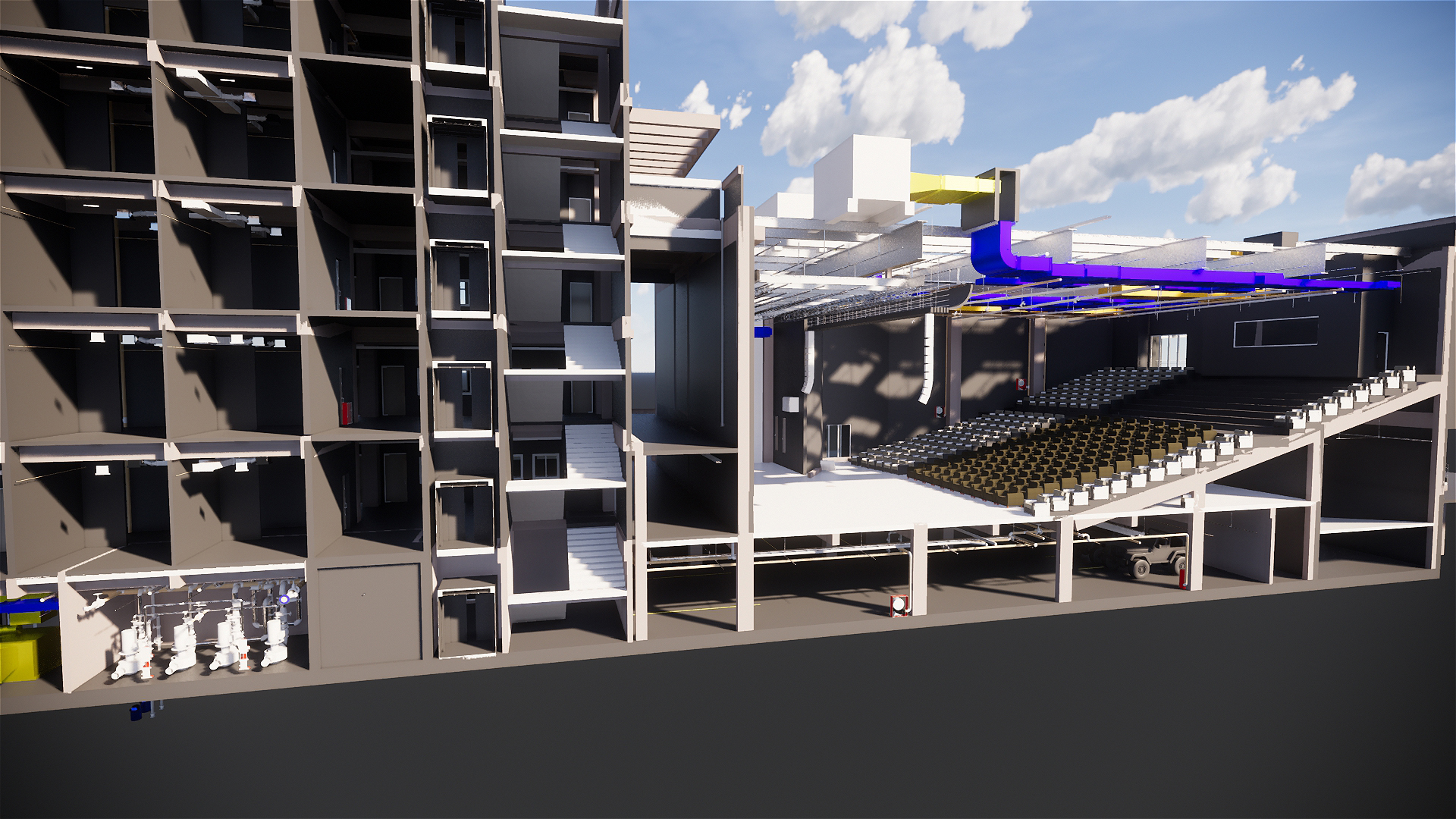

玉祁中学泵房及会堂剖面

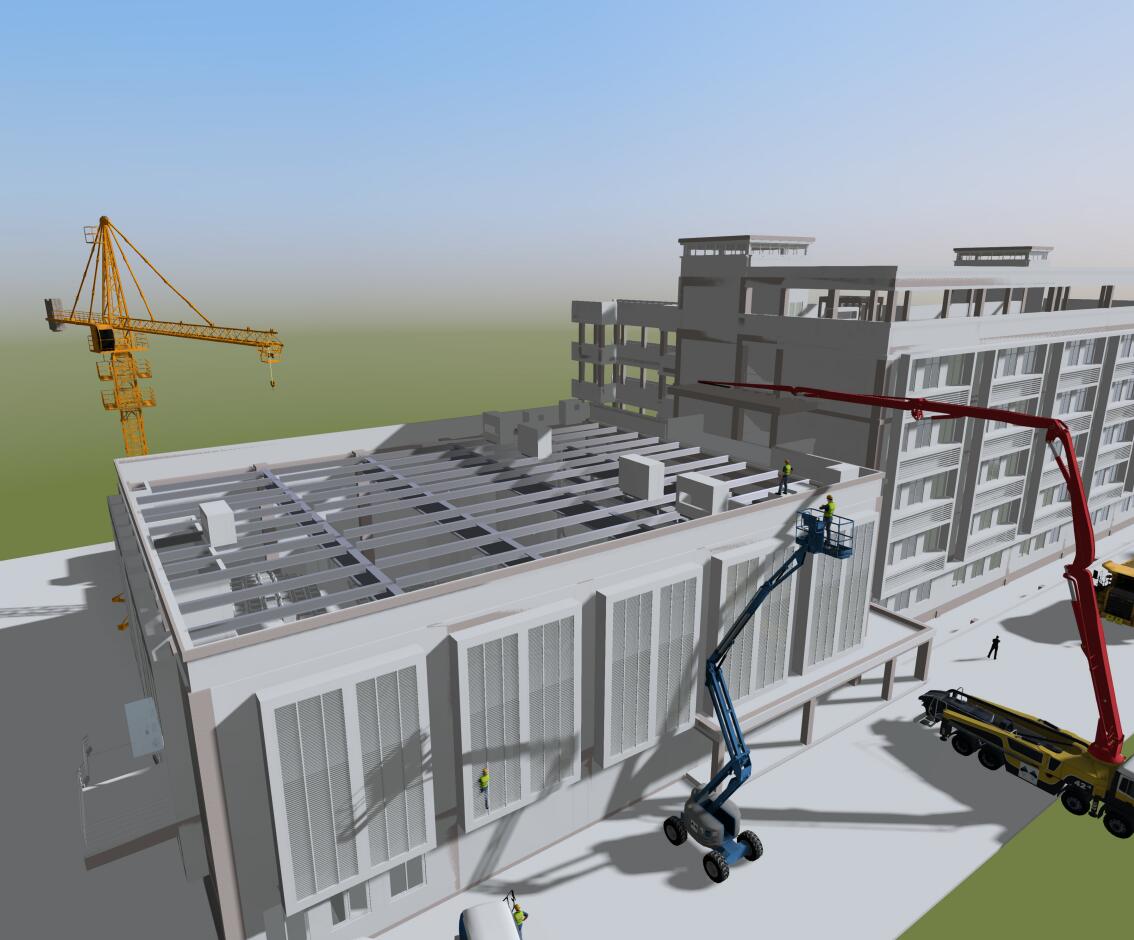

施工模拟演示

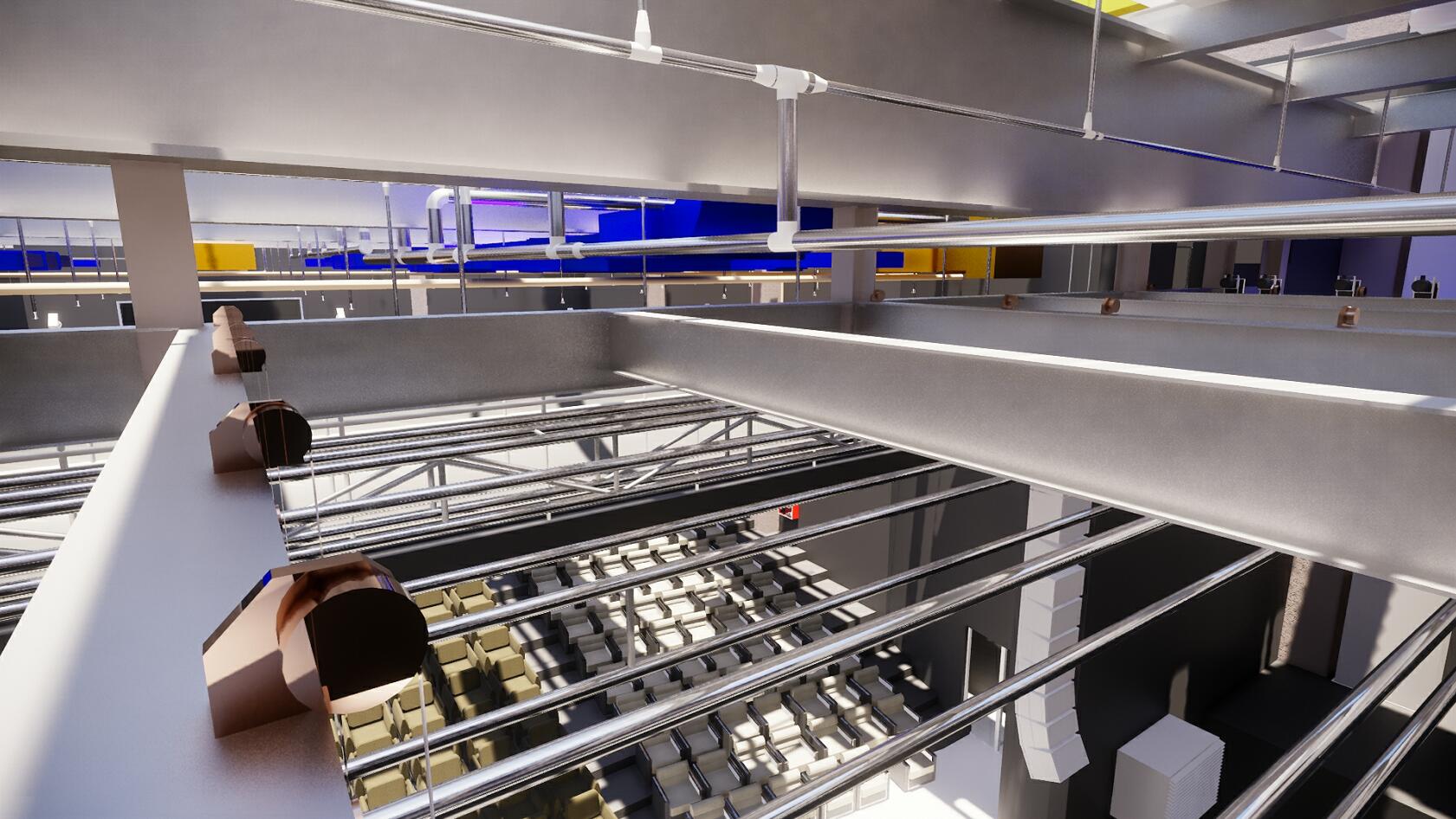

玉祁中学会堂上部管综
玉祁中学舞台钢结构机械设备（卷扬机）

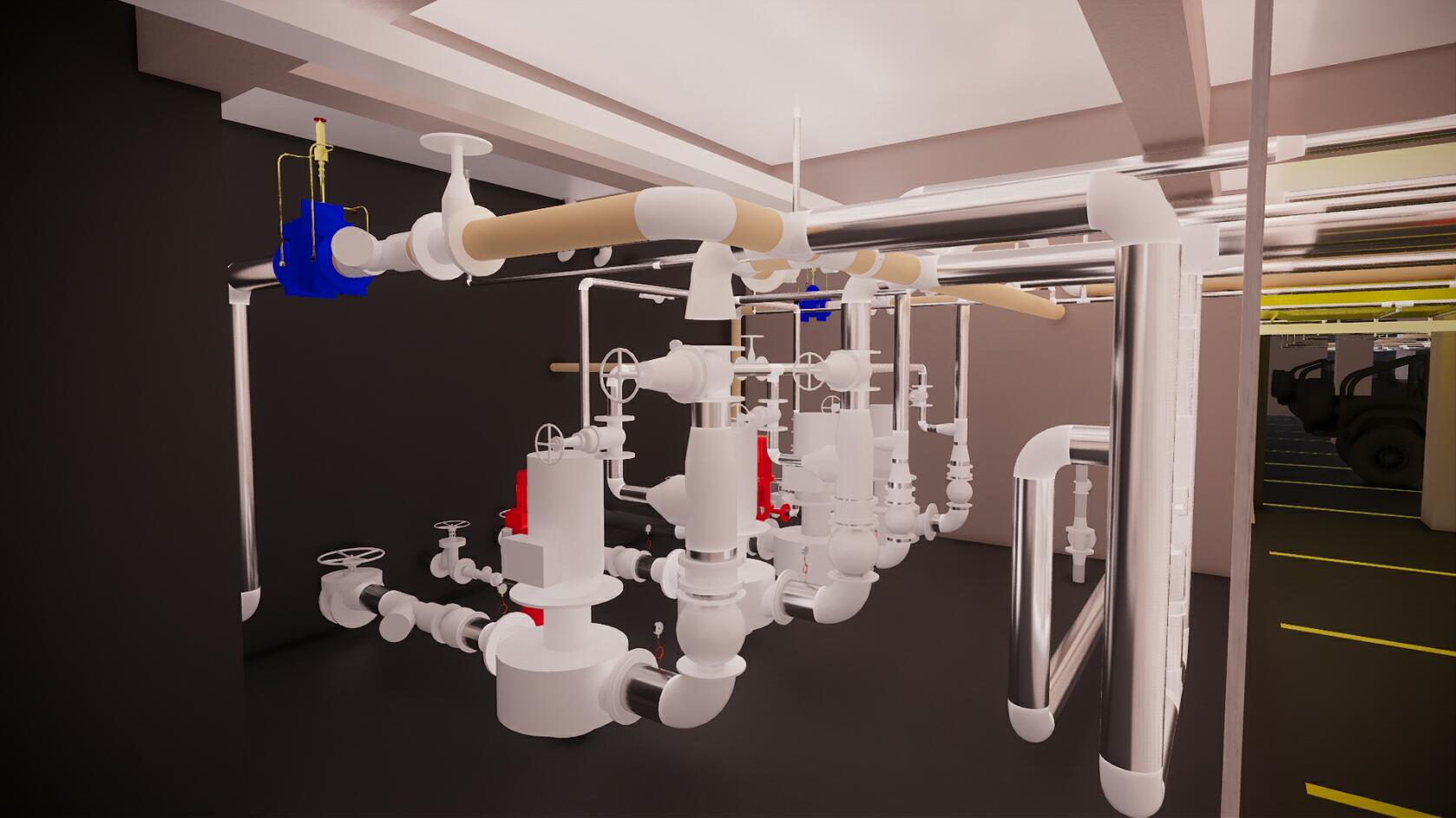

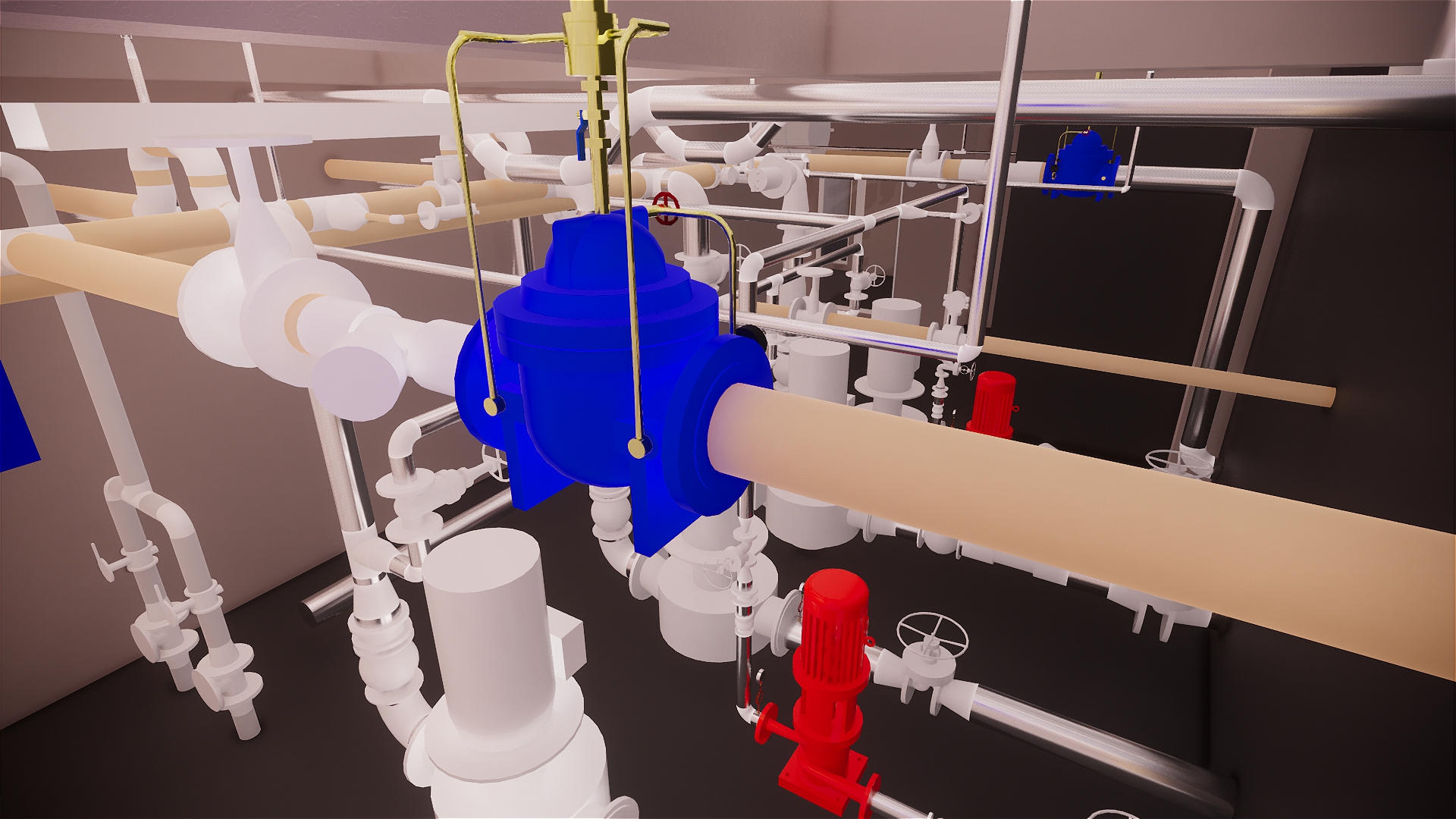

玉祁中学地下室泵房

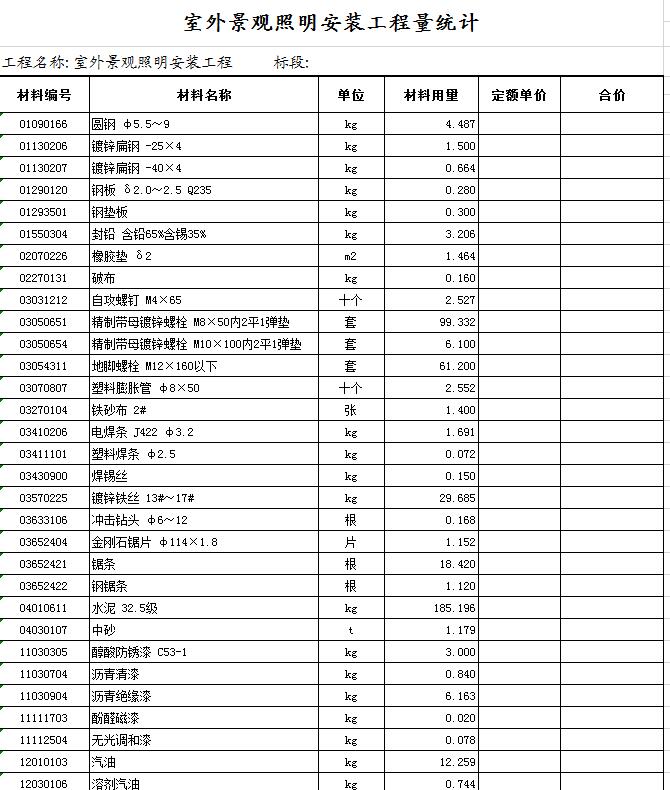

工程量统计表（材料明细）
3. 建模工作计划
工作计划时间节点
（1） 根据二维图纸建立建筑、结构BIM模型， 以土建模型底图作为参考发送机电组 ——第一版图纸收到后20天内， 7月上旬
（2）设置工作集，同批进行建 水、暖、电的 BIM模型——土建建模一周后， 7月中旬
（2）图纸送审后，等设计院审核图纸完后，依据最新 资料修改模型 ——7月下旬
（4）基于BIM模型的深化设计出图及碰撞优化——8月上旬
（3）基于BIM模型施工平面组织、技术交底视频 ——8月上旬
（4）基于BIM模型施工方案模拟 ，与业主进行汇报，与施工方一起讨论方案可行性 —— 8月上旬
（5） 利用模型制作质量通病演示视频 —— 8月中旬
（6） 集成BIM环境进行VR体验指导 —— 8月下旬
4. 团队分工
孙润曦+负责建筑部分:建筑模型：外墙、屋顶、内墙、隔墙、门窗、楼梯、管道井、设备(机)房、雨篷、坡道、马道设备层上人孔、风管穿墙留洞；结构部分:混凝土结构：及时正确反映混凝土平面部分（包括板边、标高、降伸板、梁、楼梯）、混凝土构件尺寸（梁、柱截面尺寸、板厚、剪力墙墙厚）；钢结构：马道、钢结构平台吊杆、桁架、预埋件、吊杆钢丝、滑轮组、钢结构爬梯。
陈思维+负责暖通（风）：风管管道、管件、风阀、设备、仪表的位置及尺寸。
范易平+负责暖通（水）：管道、管件、阀门、设备、仪表的位置及尺寸。
黄磊+负责给排水：管道、管件、阀门、设备、仪表的位置及尺寸，消防：管道、管件、阀门、设备、仪表的位置及尺寸，电气：桥架的位置及尺寸，其他：筒灯，音响设备，卷扬机建模调试工作。
王佳星+负责碰撞检测，优化模型，对模型进行检查、更改、整合，并利用可视化的优点进行梁柱等碰撞检查与修改模型，最后综合进行整体渲染与场地渲染，工程量统计，进度计划安排。
5. 模型创建难点展示
1：会堂舞台钢结构布置与MEP碰撞
2：教学楼场地布置与管线碰撞
3：舞台会堂音响设备的安装空间调试
4：舞台部分灯具设备与钢结构、结构部分的碰撞
5：预制件需要在机电设备安装前提早装进主体结构，但预制件与后期喷淋管道、暖通管道发生碰撞调节
舞台上部马道和钢结构布置图，利用BIM减少碰撞，方便施工人员看的一清二楚
利用BIM，地下室泵房管线布置合理，减少不必要的碰撞
舞台上卷扬机与钢结构进行合理布置，设备空间优化，水暖电管综优化，避免后期耽误施工进度。
舞台上方钢结构众多，喷淋管道，消防管道、暖通设备、电气桥架、灯光设备和音响设备、舞台幕布卷扬机等，施工难，设计问题多，利用BIM技术模拟解决问题。

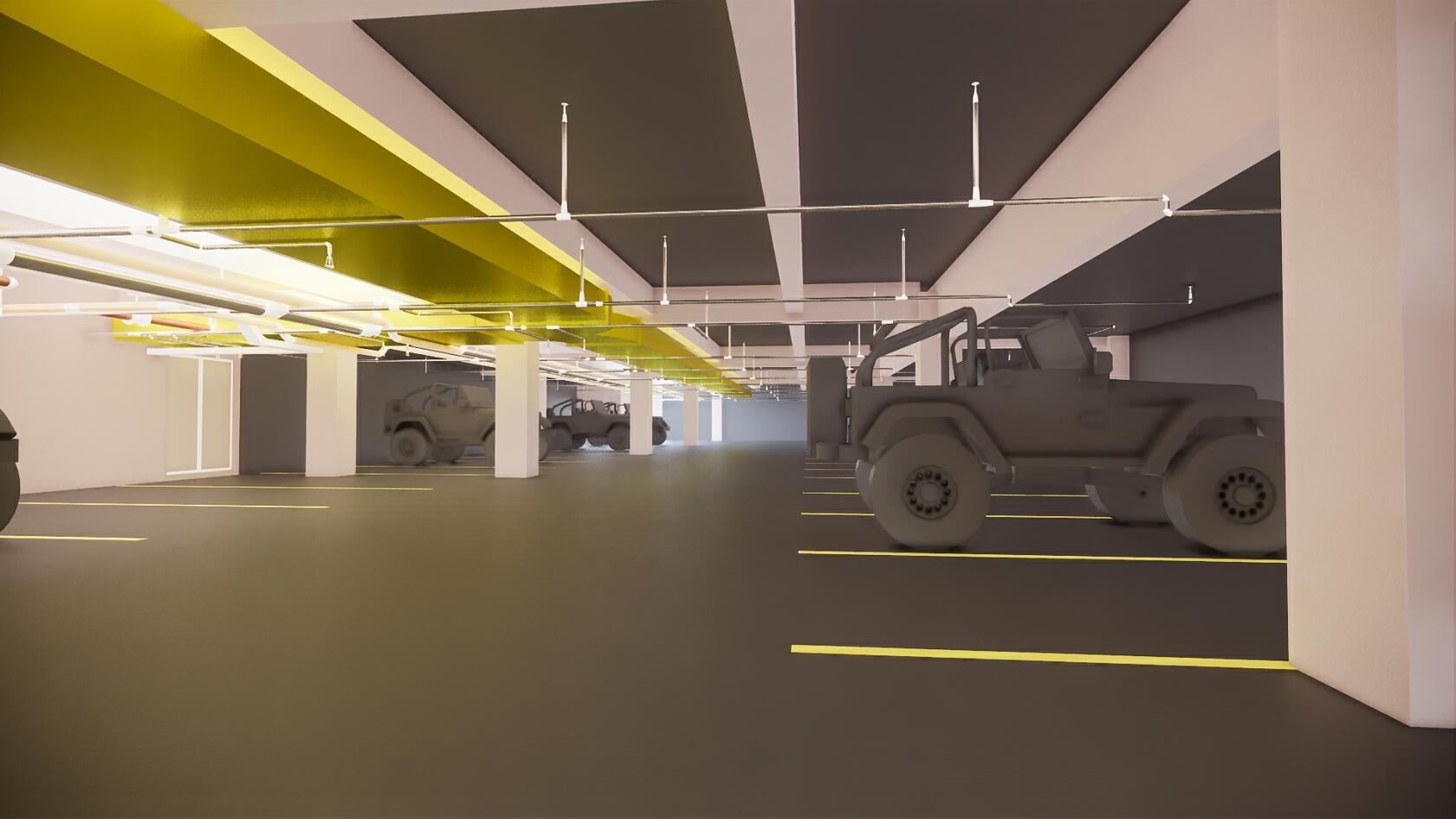

地下室停车位布置，以及消防管道、电力桥架、喷淋管道等，利用BIM技术优化净高。
6. BIM模型为施工提供的价值点
（1）模拟不同施工阶段的场地状况，对场地进行预布置
（2）虚拟建造技术，可以形象的了解施工进度和施工工序安排的合理性
（3）基于BIM的4D虚拟建造技术，能提前发现问题，使施工方案最优
（4）模型参数化，资金等实时统计，为领导层提供数据依据
（5）族库，在深化设计方面体现了极高的效率
（6）BIM模型数据保证了各项目的数据动态调整，可以方便统计
（7）基于BIM技术的可视性特点吗，更有效的为工程项目质量、安全、消防应急以及绿色施工等管理工作服务
（8）除了可以使标准操作流程“VR可视化”外，BIM技术也能够做到对现场物料、构件、产品的质量等信息随时查询
（9）通过模型与信息数据的整合，将现场实际施工质量、安全等信息与模型相关联，提高工程的质量管理和安全管理水平
7. 红瓦软件使用心得
红瓦科技软件为本次建模带来了诸多便利，不仅在速度上有量化改变，也提高了建模的质量和精度。
第一点，建模大师体验版图层功能强大，只要图层分得准确，模型和图纸很少会有出入。
第二点，族库很齐全，不需额外建模，直接可以使用，而且族的检索和载入都很方便，减少了很多不必要的时间浪费。
第三点，软件人性化设计，版本更新很快，部分组类型使用很低价格就能购买。
总体来说，该款软件兼具便捷性和实用性，时间上能帮设计师减少很多问题。
