靖江常州大学怀德学院行政楼
1. 项目概况
2. 模型成果展示

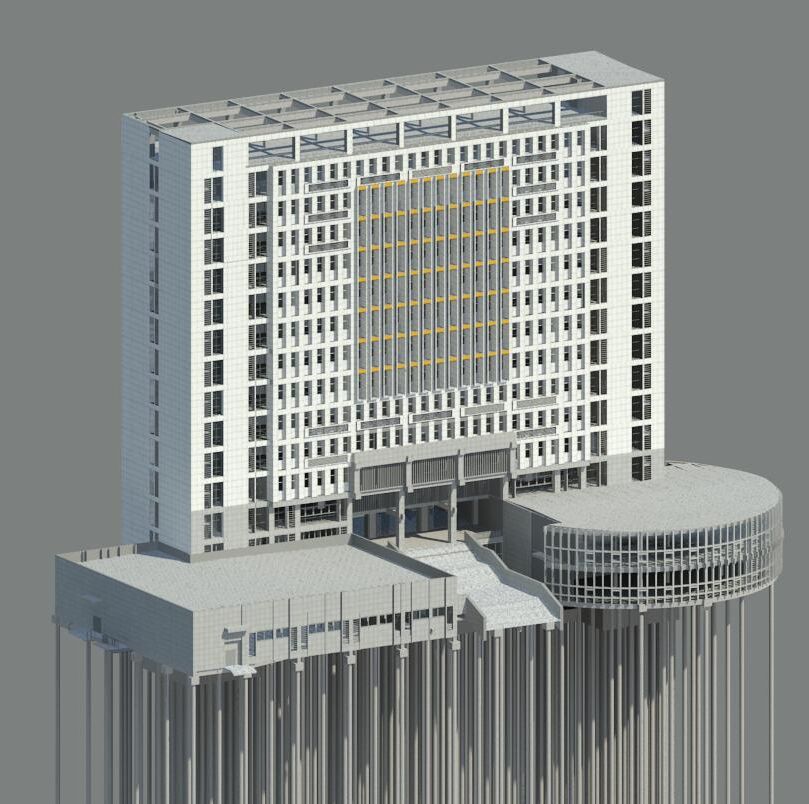

1.模型外观效果图

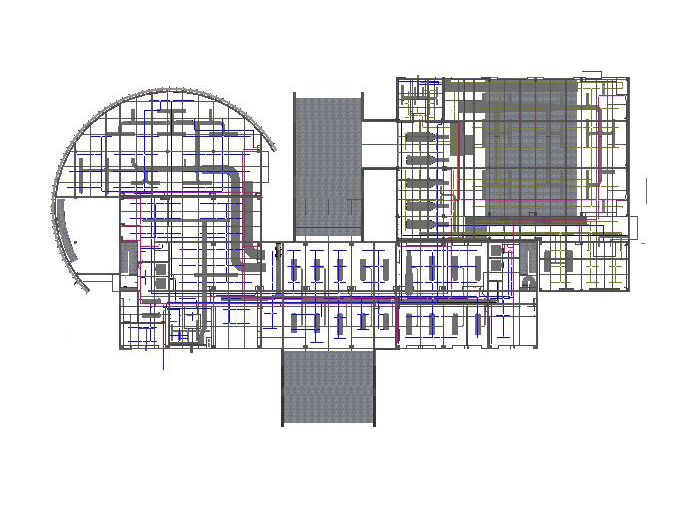

2.单层三维效果图

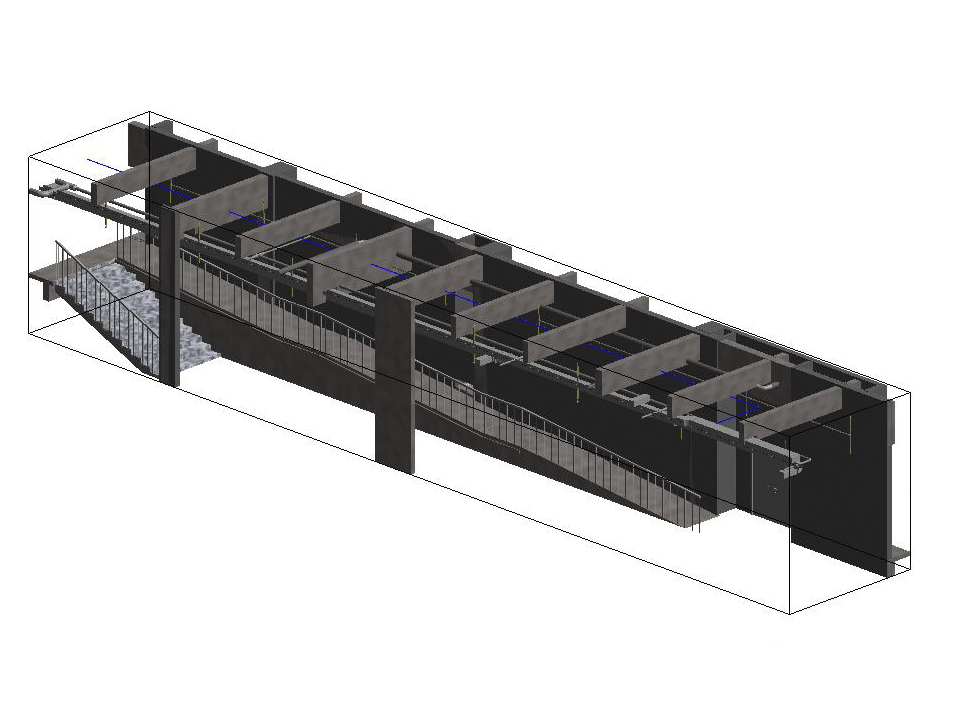

3.复杂节点效果图

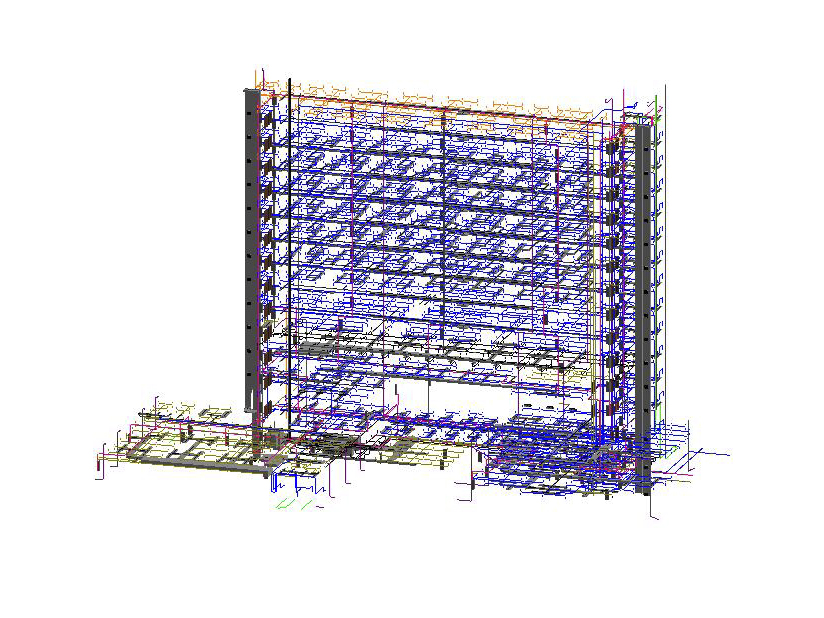

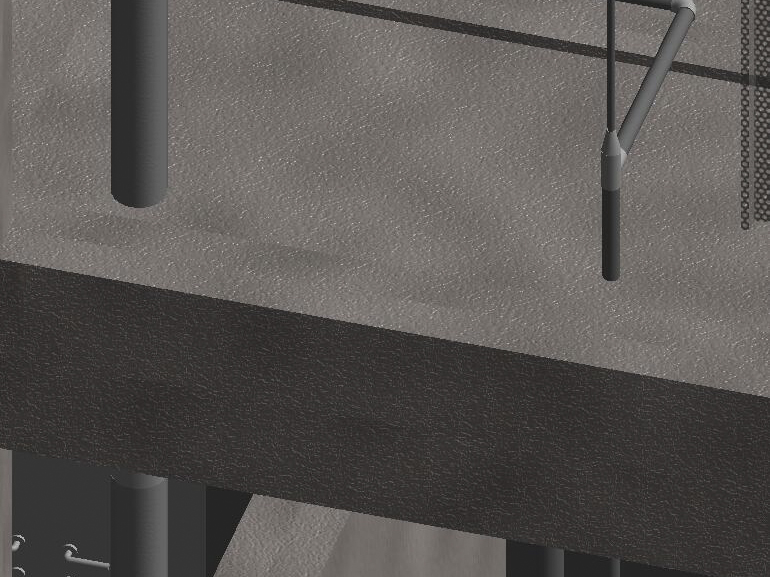

4.安装模型效果图

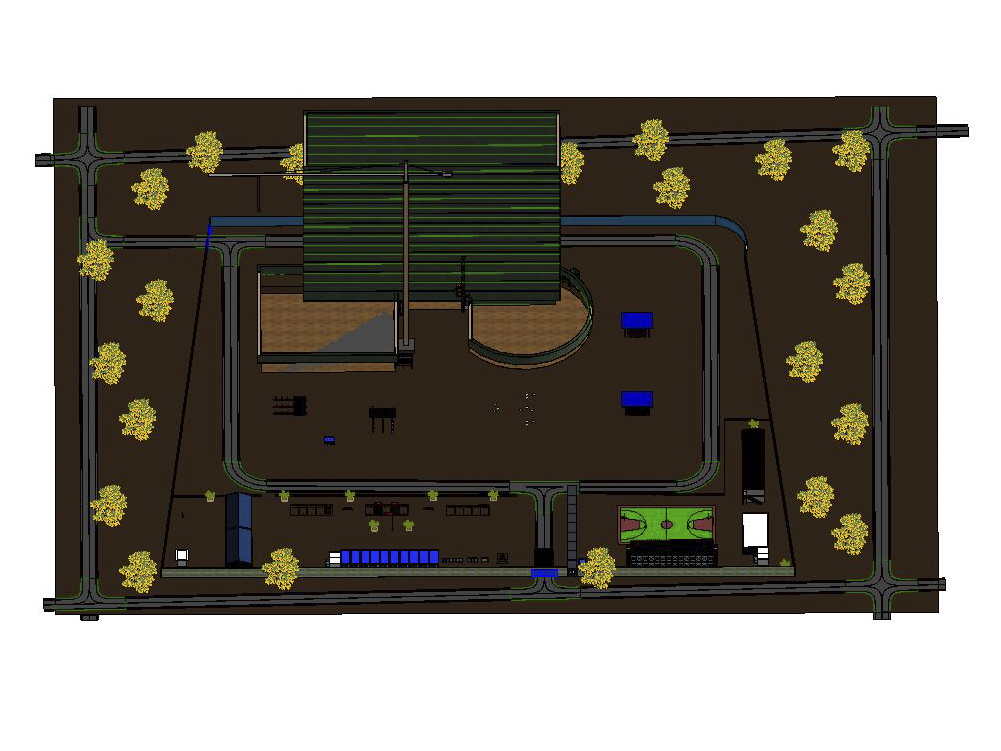

5场地布置效果图
3. 建模工作计划
土建模型建立：3月10日-3月15日
安装模型建立：3月10日-3月17日
场布模型建立：3月10日-3月14日
碰撞检查调整：3月18日-3月20日
4. 团队分工
张成媛+土建模型建立、外观及渲染
吴会祥+安装模型建立、碰撞检查及模型整合
石正明+安装模型建立
罗云飞+场布模型建立
5. 模型创建难点展示

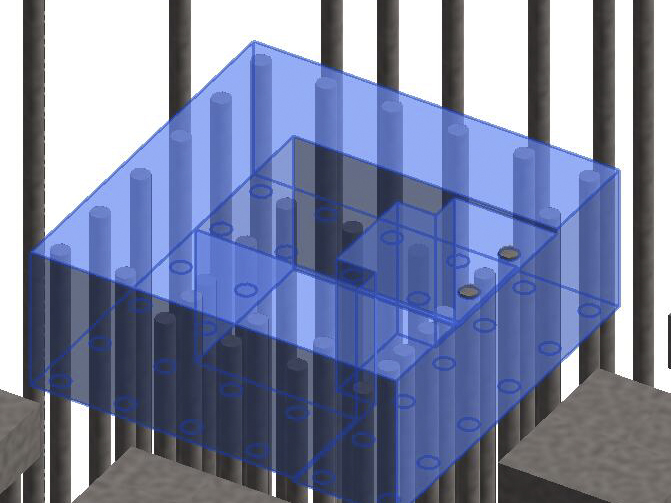

难点一：不规则的承台构件
解决方案：内建模型族手动绘制构件

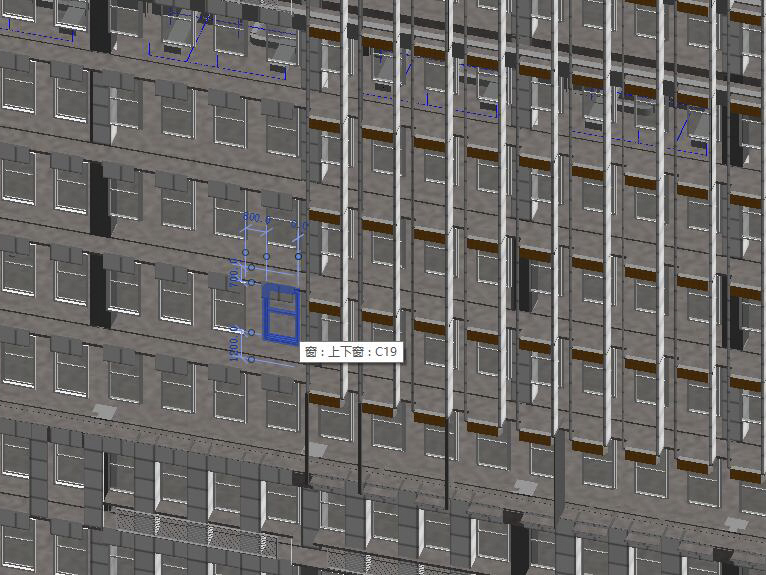

难点二：大量门窗族构件，增加了工作量
解决方案：借助红瓦大师的族库，快捷放置。
难点三：安装工程初尝经验不足，管线错综复杂

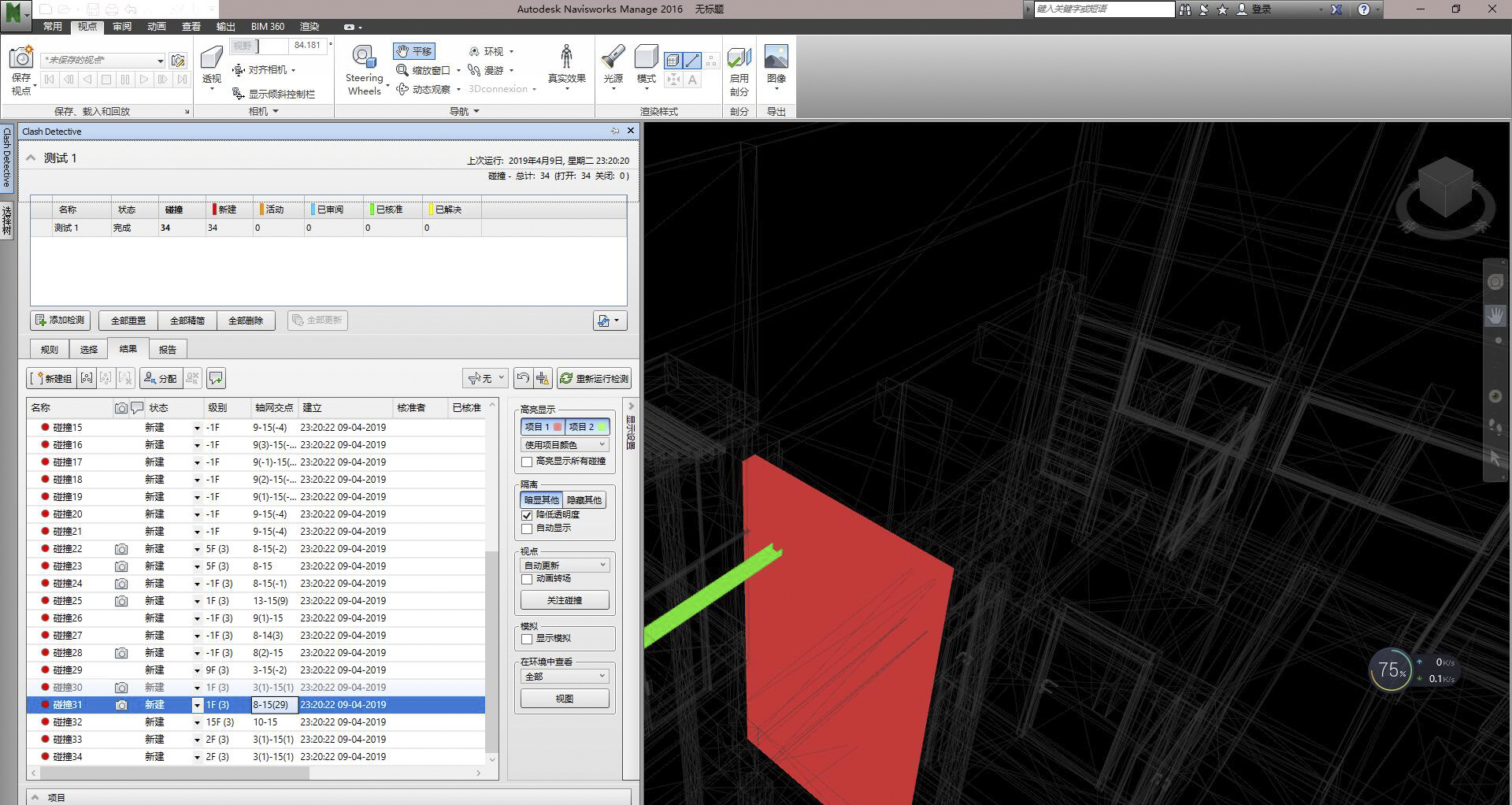

解决方案：通过碰撞检查导出碰撞报告，使用建模大师的一键开动工具对模型进行调整。
6. BIM模型为施工提供的价值点
价值一：BIM模型使建筑更为直观的表现出来，降低了施工图纸的门槛。多方位的展示让复杂的建筑结构有层次、更明确、针对强的表达出来，让施工员能尽快熟悉图纸，在困难节点上更有针对性的制定施工计划。
价值二：通过模型对多专业进行碰撞检查，减少施工阶段的设计变更，减少施工过程中的返工，从而减少了施工预算，提高了工作效率进而使工期顺利进行，避免施工工期的耽误。
价值三：BIM施工场地三维布置，可以更生动直观的表现施工现场布置情况，及时发现施工现场布置中存在的问题，并能根据现场情况配合施工组织，机械的使用量和进场计划。
7. 红瓦软件使用心得
1.心得体会
在建立BIM模型的过程中，通过借助建模大师，我们快速的完成了建模工作。相对于以前的纯手动在Revit上建模，费时费力，既影响效率又提高了错误率。建模大师的一键翻模工具大大提高了我们的建模效率，减少了我们的建模时间，也提高了我们的模型精度。同时在使用的过程中，我们也遇到过一些小问题，一来是对软件操作的不熟悉，二来是施工图纸复杂，有些构件必须手动修改。而族库大师解决了我们对参数族的需要，避免了我们二次建模，方便了我们建模。
2.希望提供
建模大师：增加关于幕墙、钢结构、装配式构件等相关方面的翻模功能。
族库大师：增加族界面的信息详细程度；区分参数族和非参数族并提供参数族的快捷修改方法；增加分类的详细程度。
