学生组 2019-05-16 00:00:29

育德教育园区

1. 项目概况

本工程规划地上用地面积为26929m2,规划地下用地面积为16393m2,总建筑面积23750m2。其中地上建筑面积20950m2,建筑占地6600平方米,建筑密度24.51%,容积率0.78,绿地率14.279%

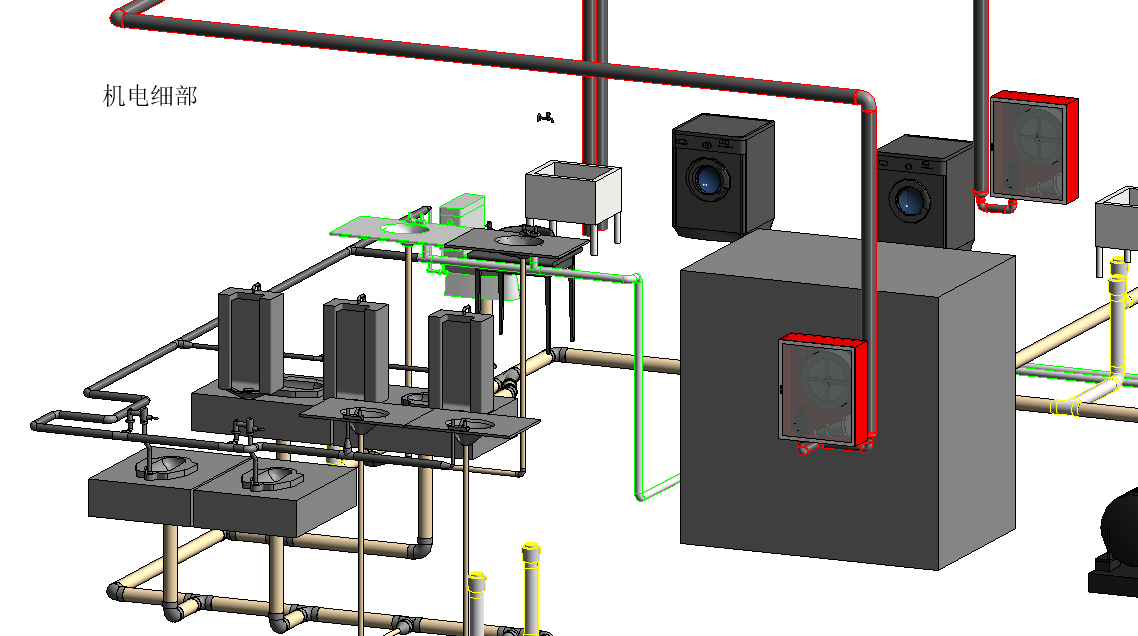

2. 模型成果展示


3. 建模工作计划

2019年3月中旬:图纸审查、整理,分配工作。
2019年3月下旬:根据图纸进行建筑、结构、机电模型的建立。
2019年4月中旬:室内外装修,模型整合,碰撞检查,管线综合优化。
2019年5月上旬:场地布置,室外景观布置

4. 团队分工

朱源鑫:机电+场地+渲染
张杨蔚:建筑模型
彭祖杰:建筑模型
徐静妍:结构模型
黄文贤:结构模型


5. 模型创建难点展示

1、难点:楼梯转角栏杆连接
解决方案:自建栏1.png杆族


2、难点:建筑立面复杂
解决方案:自建族


3.png3、地形绘制

4、屋面做法复杂


6. BIM模型为施工提供的价值点

建立以BIM应用为载体的项目管理信息化,提升项目生产效率、提高建筑质量、缩短工期、降低建筑成本。
具体体现在:1、三维渲染,宣传展示2、快速算量, 精度提升3、精确计划,减少浪费4、多算对比,有效管控5,虚拟施工, 有效协同6、碰撞检测,减少返工7、冲突调用,决策支持。
就本工程中,通过BIM建模为部分专业深化设计工作、或重要复杂节点进行设计深化,具体范围包括机电安装、幕墙和精装修等,并通过与二维深化设计配合的方式完成深化设计图纸,根据最终的深化设计图纸进行模型更新修改并最终复合图纸的准确性及可操作性。建立以BIM应用

7. 红瓦软件使用心得

建模大师:本次建模过程中,建模大师对于我们这次的建模任务起到了很大的作用,提高了我们建模的速度和效率。建模大师可以把CAD图纸导入revit直接识别转换成三维。bim模型以供机电专业进行管线综合排布。一键剪切,批量链接,批量改族名称等功能给予很大的帮助,节省了我们建模的时间。
族库大师:内含各式各样的族,为我们团队创建族模板节省了大量的时间。我们只要输入关键字,就会有大量适配族供我们选择,弥补了我们的建族短板。而且在我们对参数化建族还不是特别熟练时,里面的各种族可以当我们的建模教学模板了。我们可以下载族库大师里面的族,然后进行拆解剖析,深化我们对参数化建族的学习。
协同大师:在进行建模时,极大程度上提高了工作效率,实现团队之间的同步运作,缩短了建模过程,节省了时间。
建议:希望一键生成时更加灵活,进一步提升建模速度。提高族库大师族文件的细致度、以便于参数化的实际应用;丰富图纸转化的类型,不要只局限于CAD图纸。
