兰州市第二中学雁滩分校-综合楼
1. 项目概况
兰州市第二中学雁滩分校项目施工（第一标段）由兰州市第二中学投资建设，建设场地位于城关区雁滩街道办北面滩村403号,为兰州市第二中学原农场用地。东临B640#规划路与雁滩林业管理站接壤,南邻T605#规划路,西邻T636#规划路与甘肃文理学院接壤,北临黄河与607-1#路(南滨河路)相连,总建设用地面积70043.0平方米(合105.065亩)。南北长约420米东西长约280米。
项目总建筑面积93429.64平方米，其中综合楼总建筑面积15589.22平方米，地上建筑面积：13119.43平方米，地下建筑面积：2469.79平方米，建筑层数：地上：七层，地下：一层；基础形式为平板式筏板基础，桩基承台。
本项目建模包括建筑模型、结构模型、安装模型以及场布模型。
2. 模型成果展示

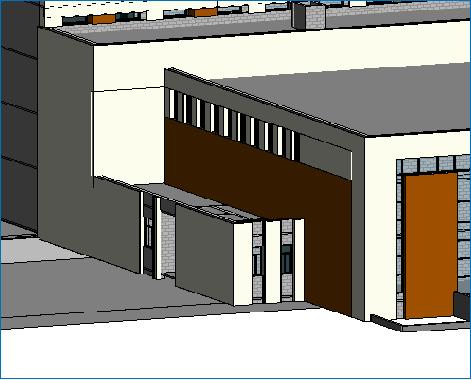

（1）.建筑模型

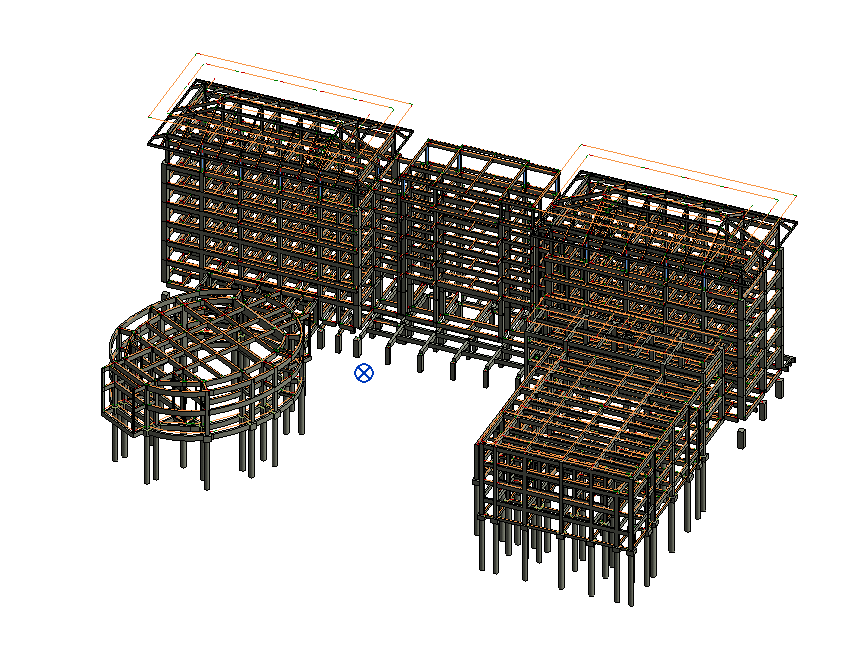

（2）结构模型

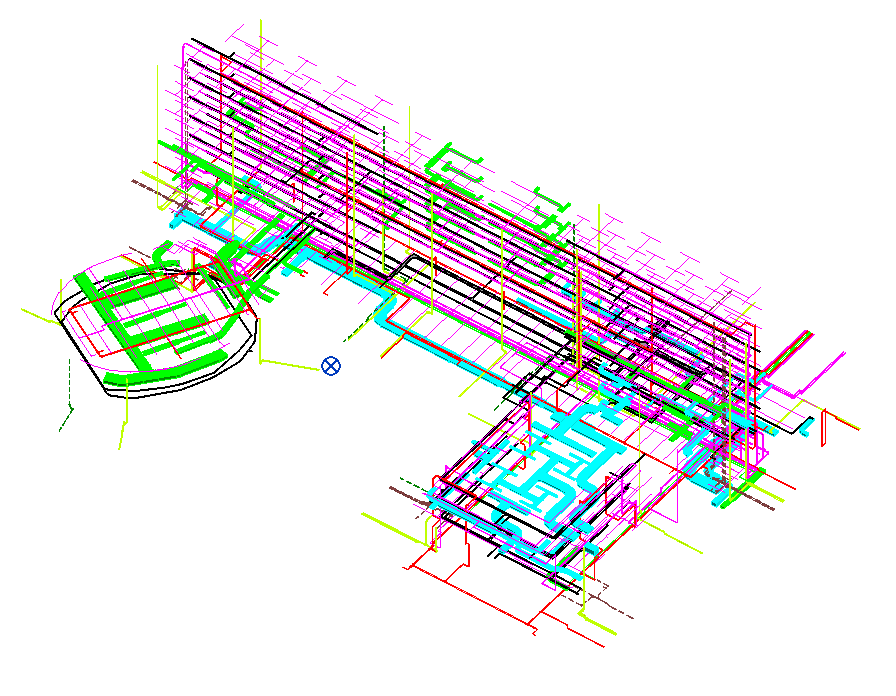

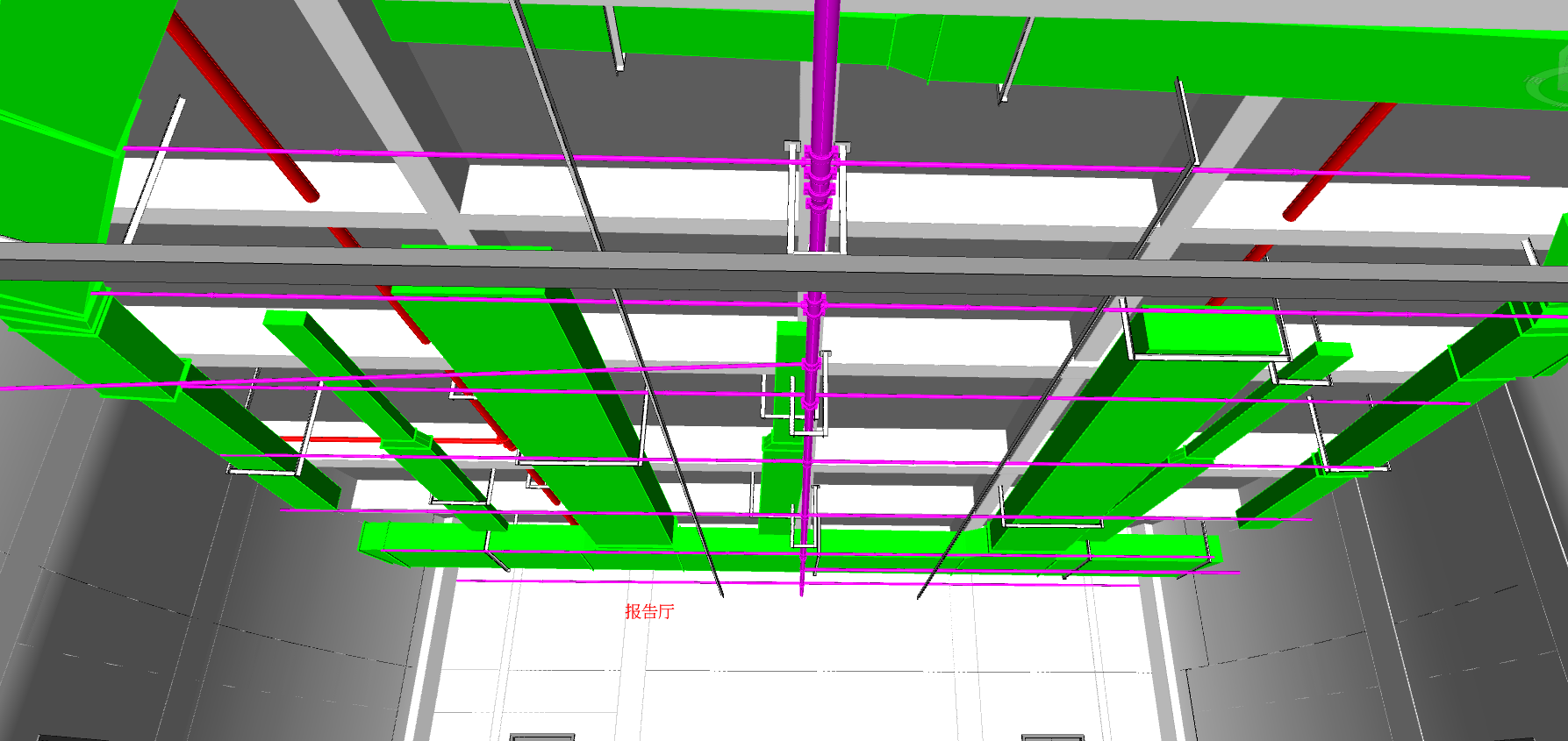

（3）安装模型

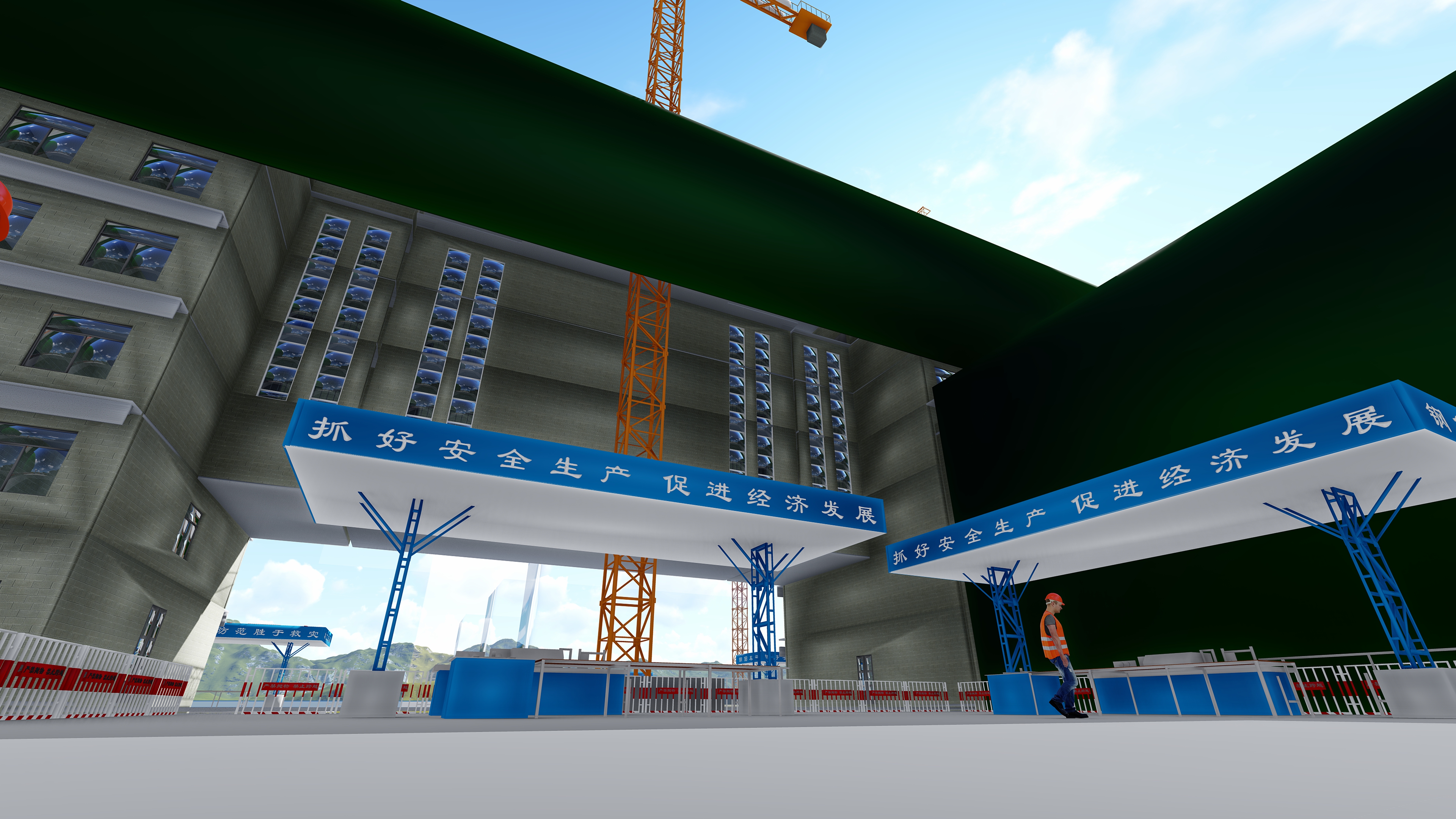

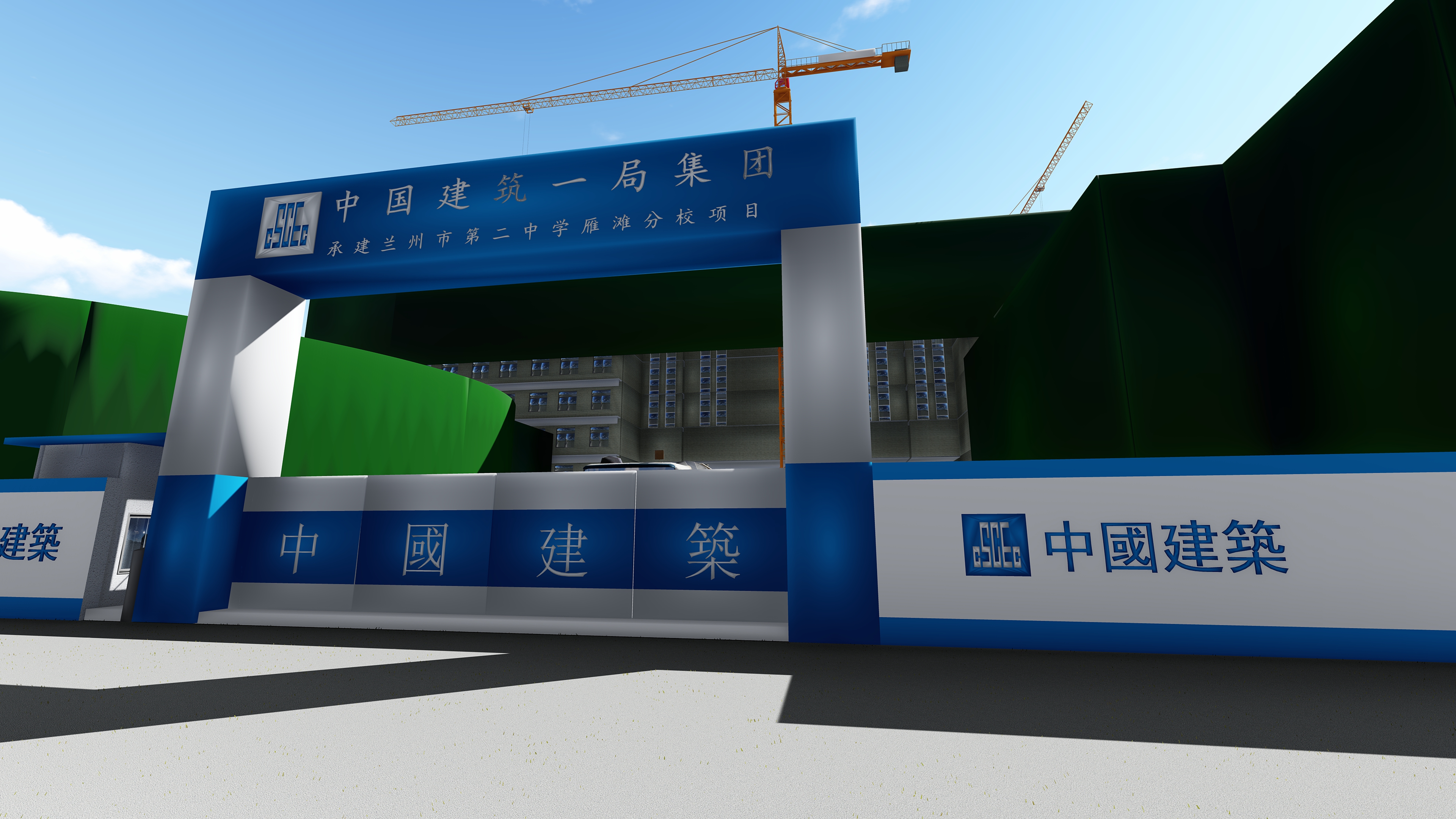

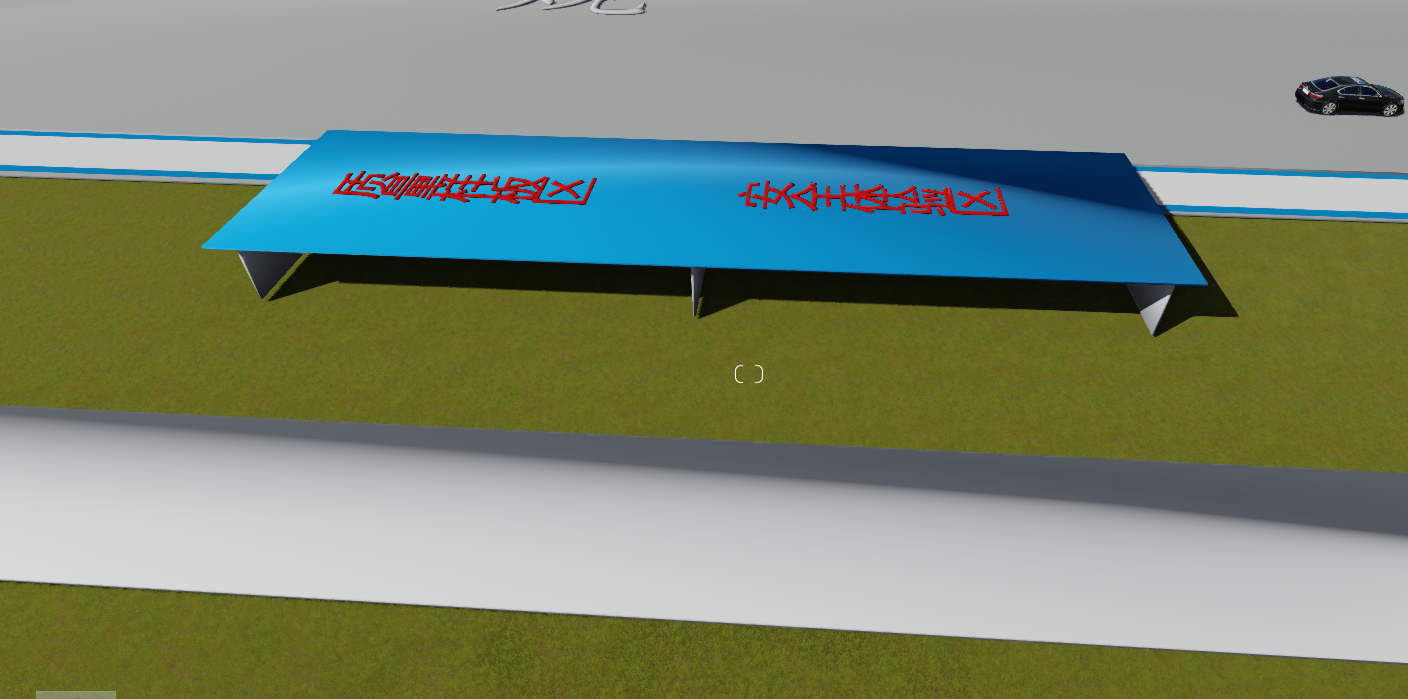

（4）场布模型
3. 建模工作计划
结构专业模型建立：2018年9月
建筑专业模型建立：2018年10月
场布模型建立：2018年11月
安装专业模型建立：2018年12月-2019年1月
碰撞检查及机电深化设计：2019年2-3月
4. 团队分工
李刚强+建筑专业模型
李刚强+结构专业模型
李刚强+安装专业模型
李刚强+场布模型
李刚强+机电深化
5. 模型创建难点展示

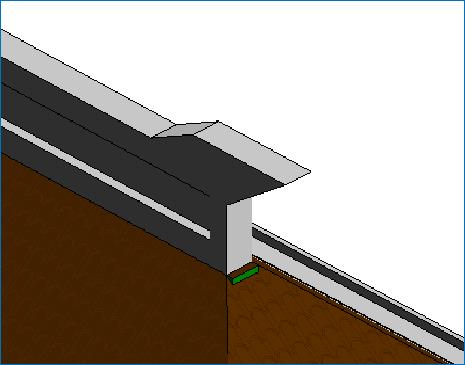

1.屋脊处复杂节点的创建

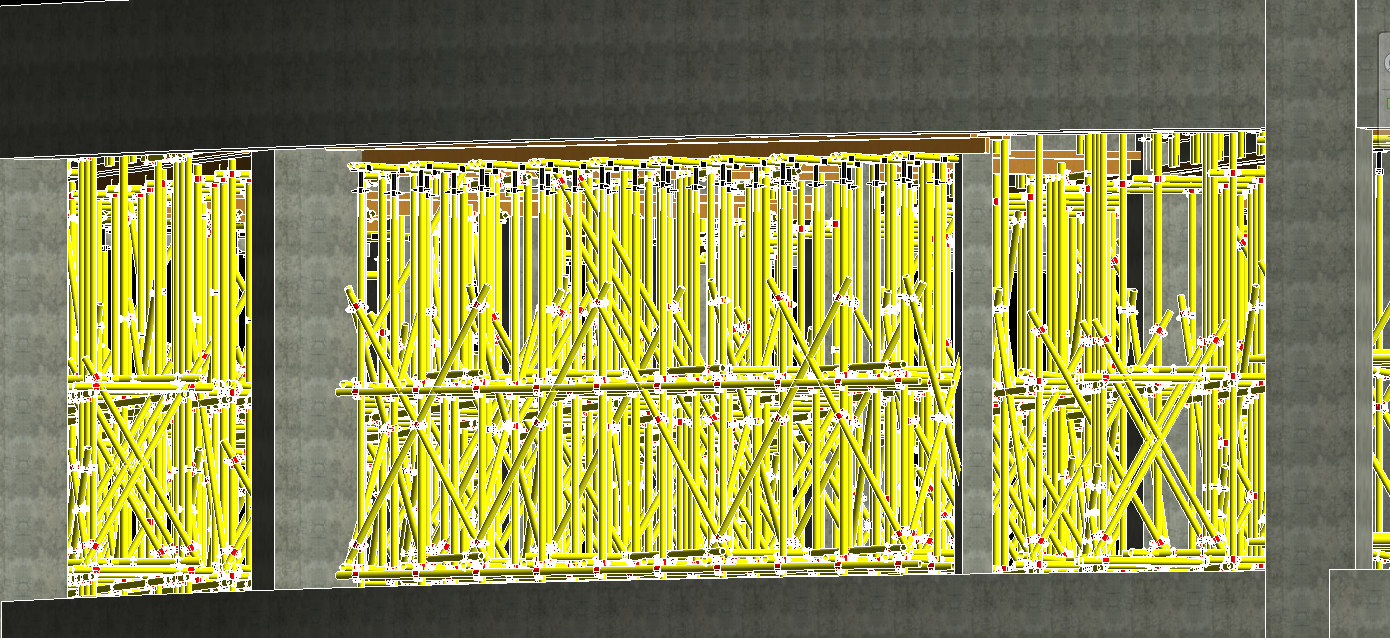

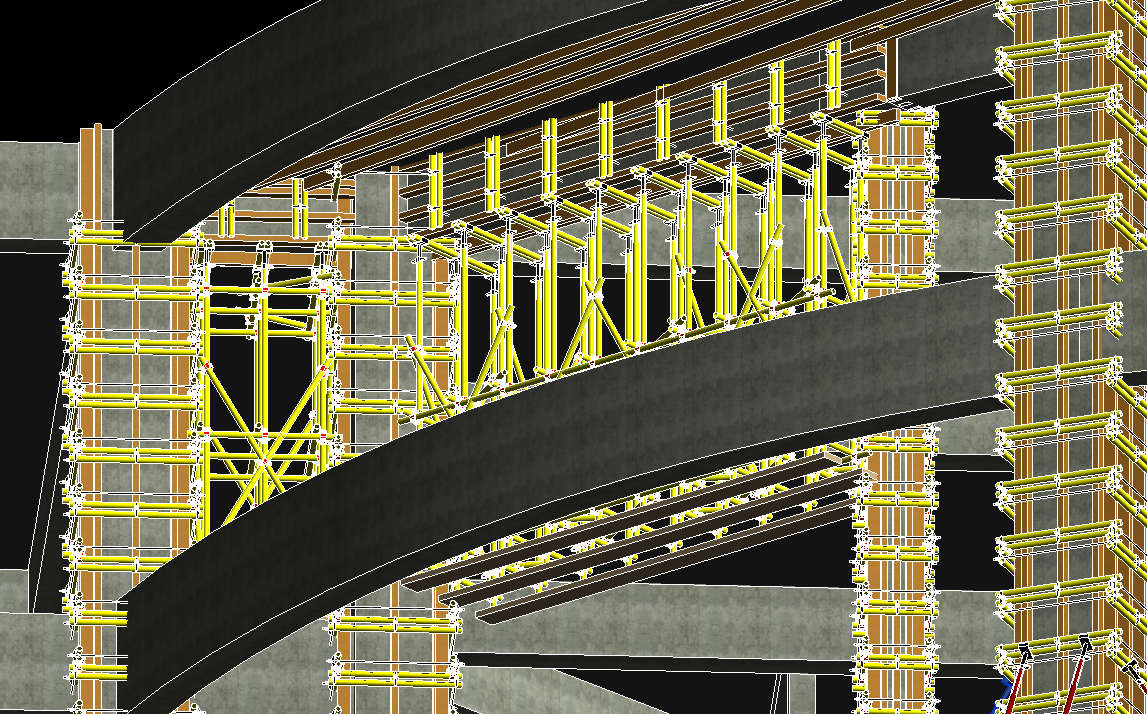

2.本项目综合楼报告厅及报告厅顶板浇筑涉及大跨度高支模，综合楼顶板有高悬挑部分，红瓦软件生成模架、生成报表的功能提高了材料的准确性，为现场施工提供了有力的保障。
6. BIM模型为施工提供的价值点

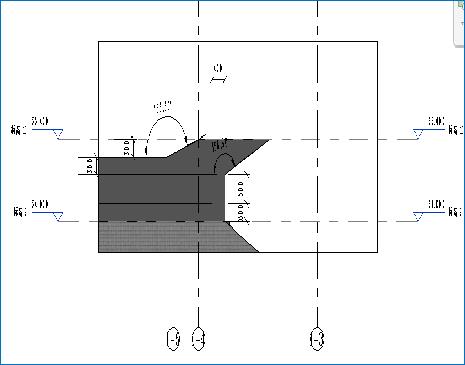

1.屋脊复杂节点的出图为施工提供便利

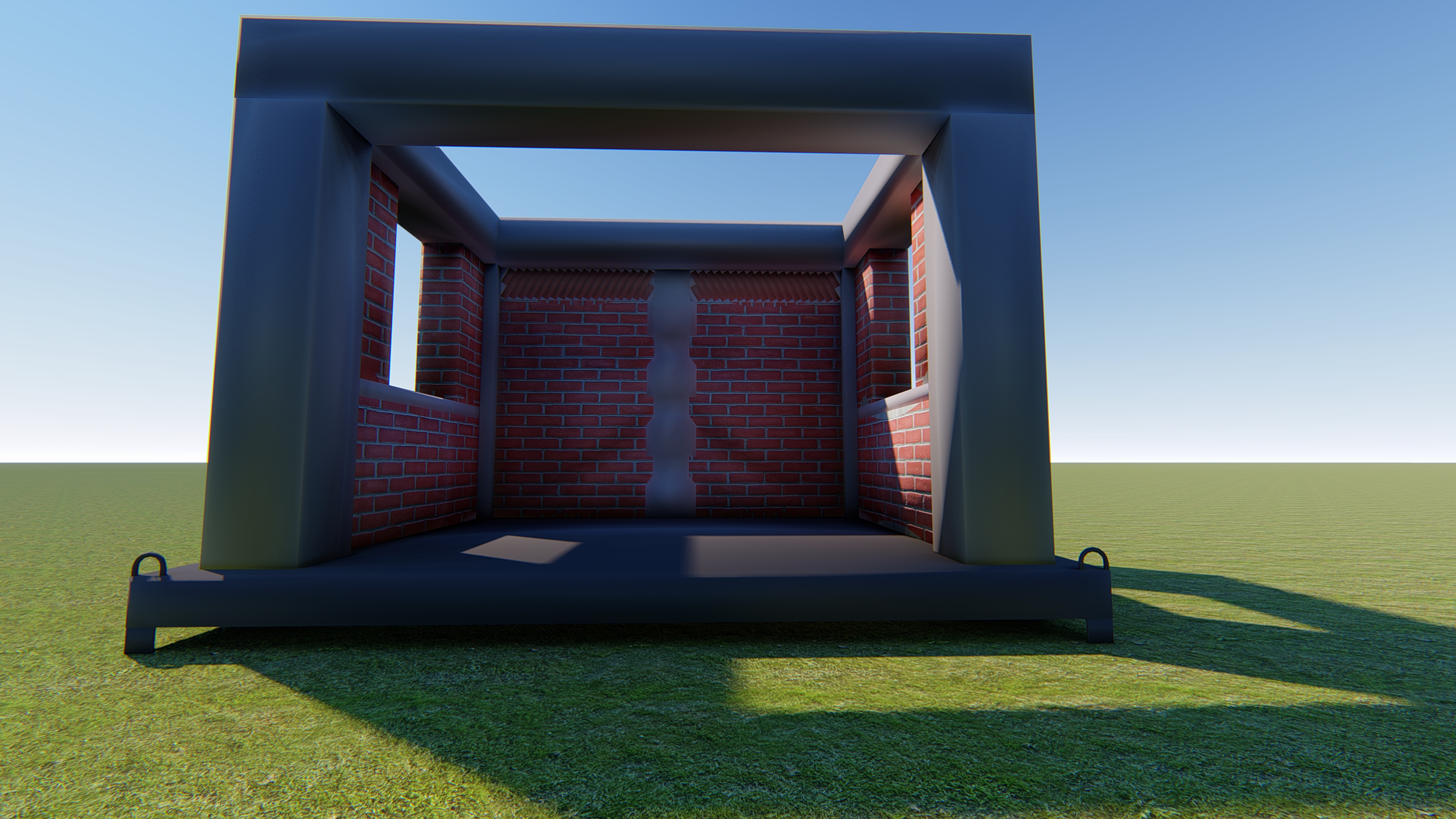

2.质量样板的制作为施工提供了便利

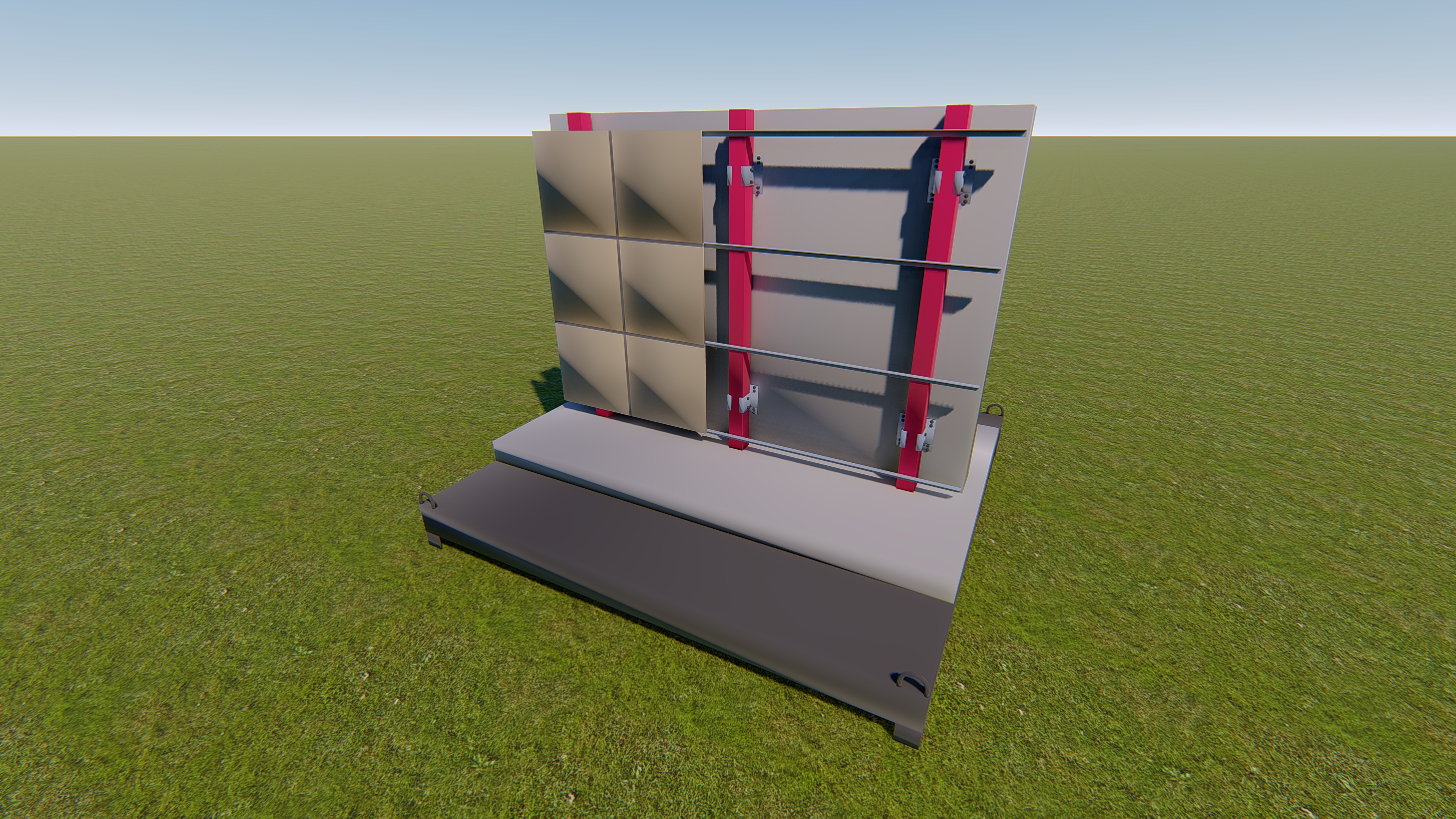

（1）外挂玻璃质量样板

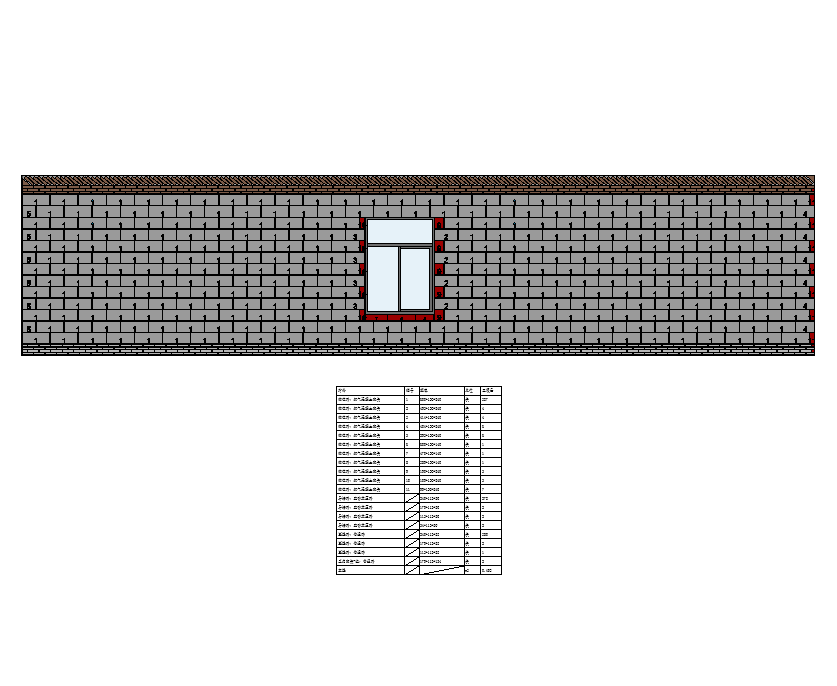

（2）排砖
（3）柱子支模样板

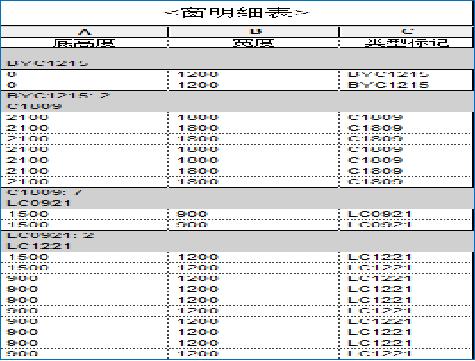

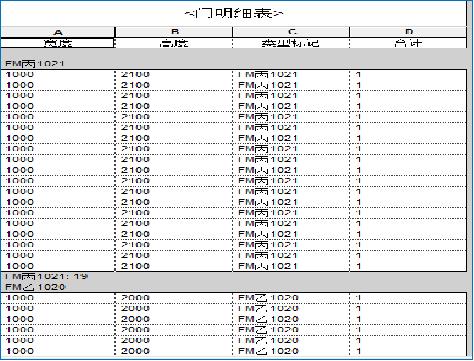

3.门窗表的导出有利于二次招标的进行与厂家的制作

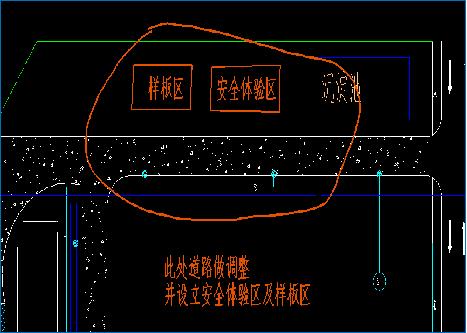

4.在场布模型的建立过程中发现总平面图的不足并加以改正

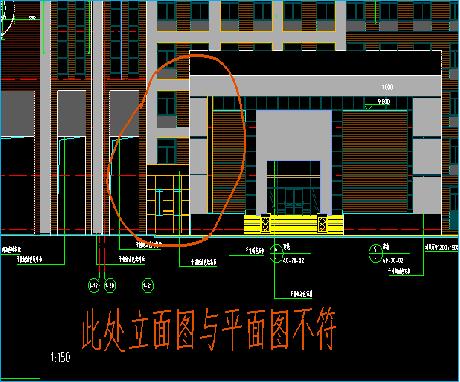

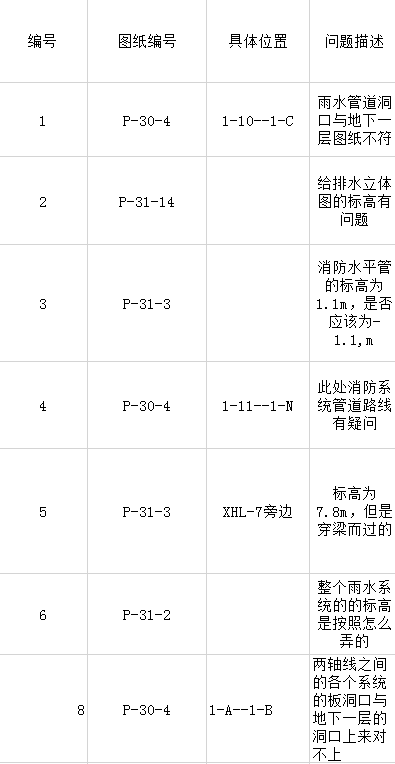

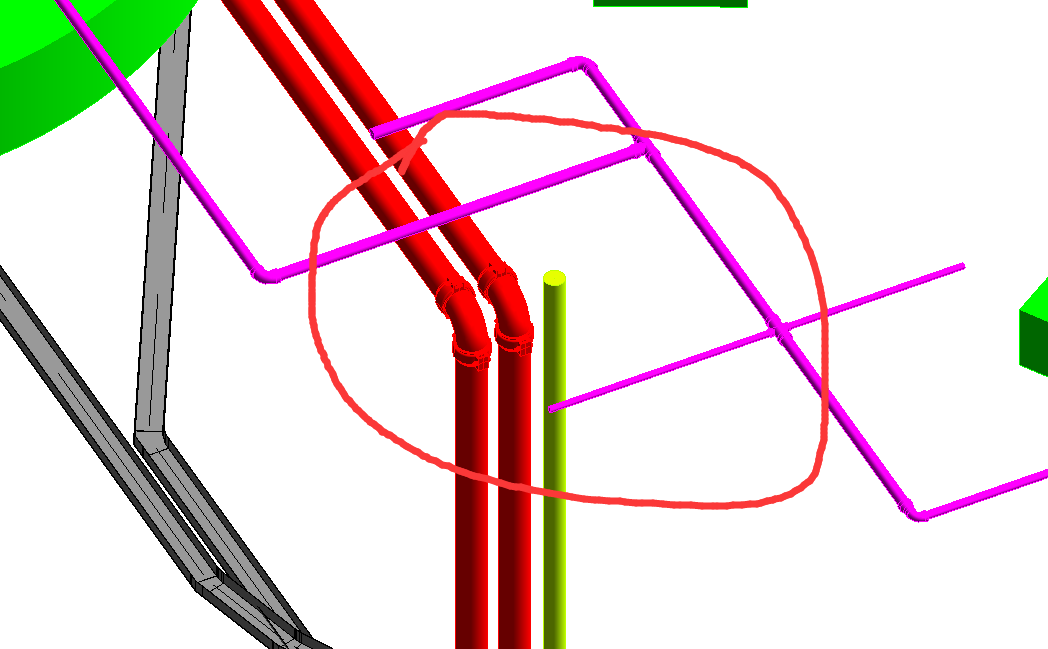

5.在建立模型的过程中发现图纸的问题并与设计院协商修改

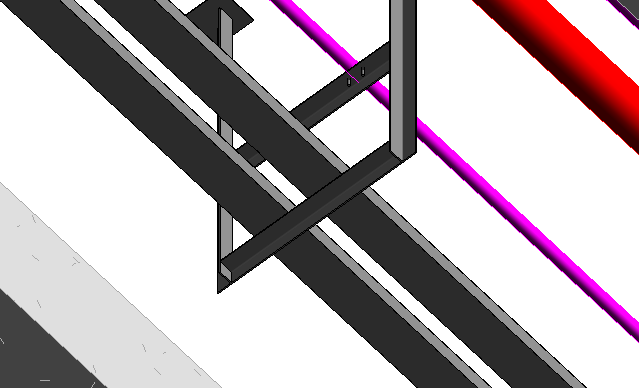

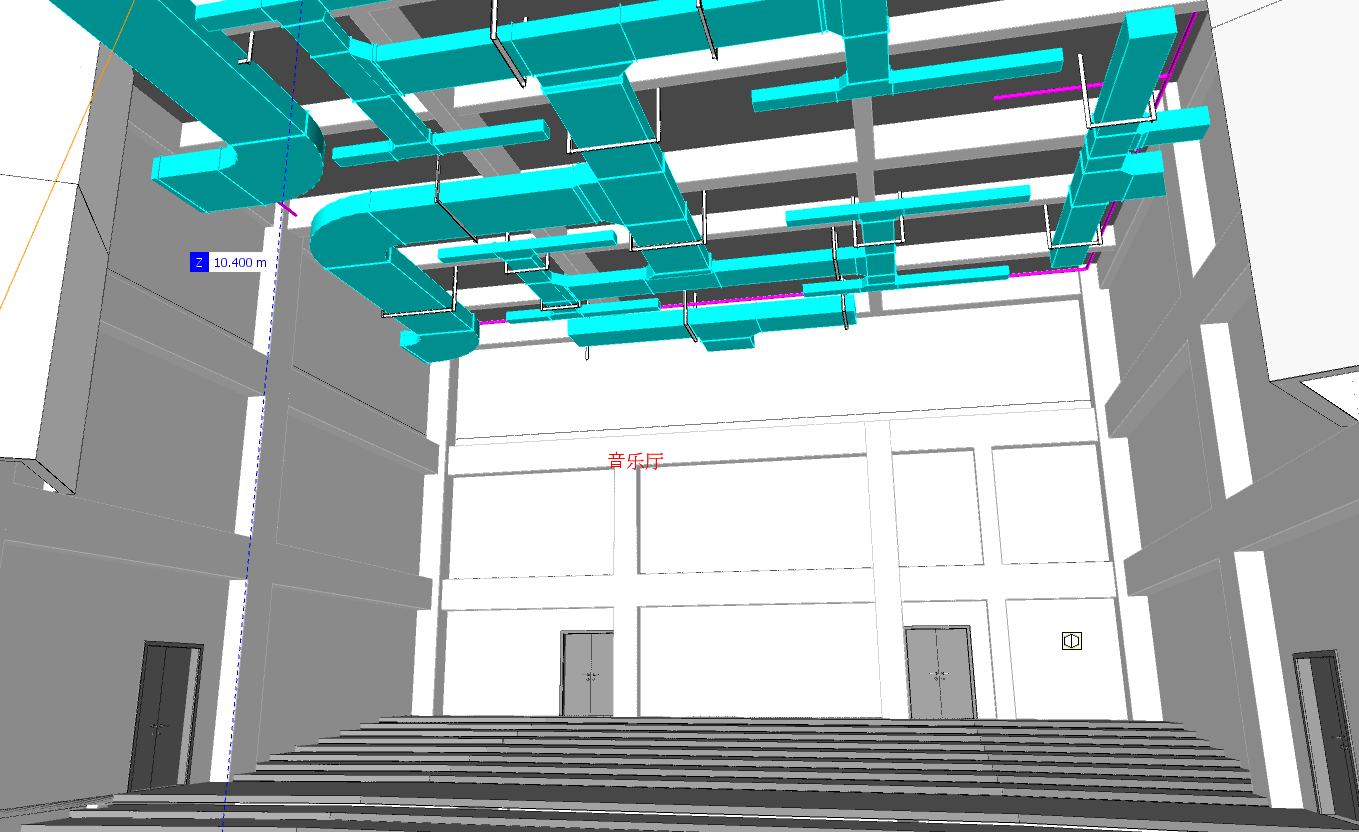

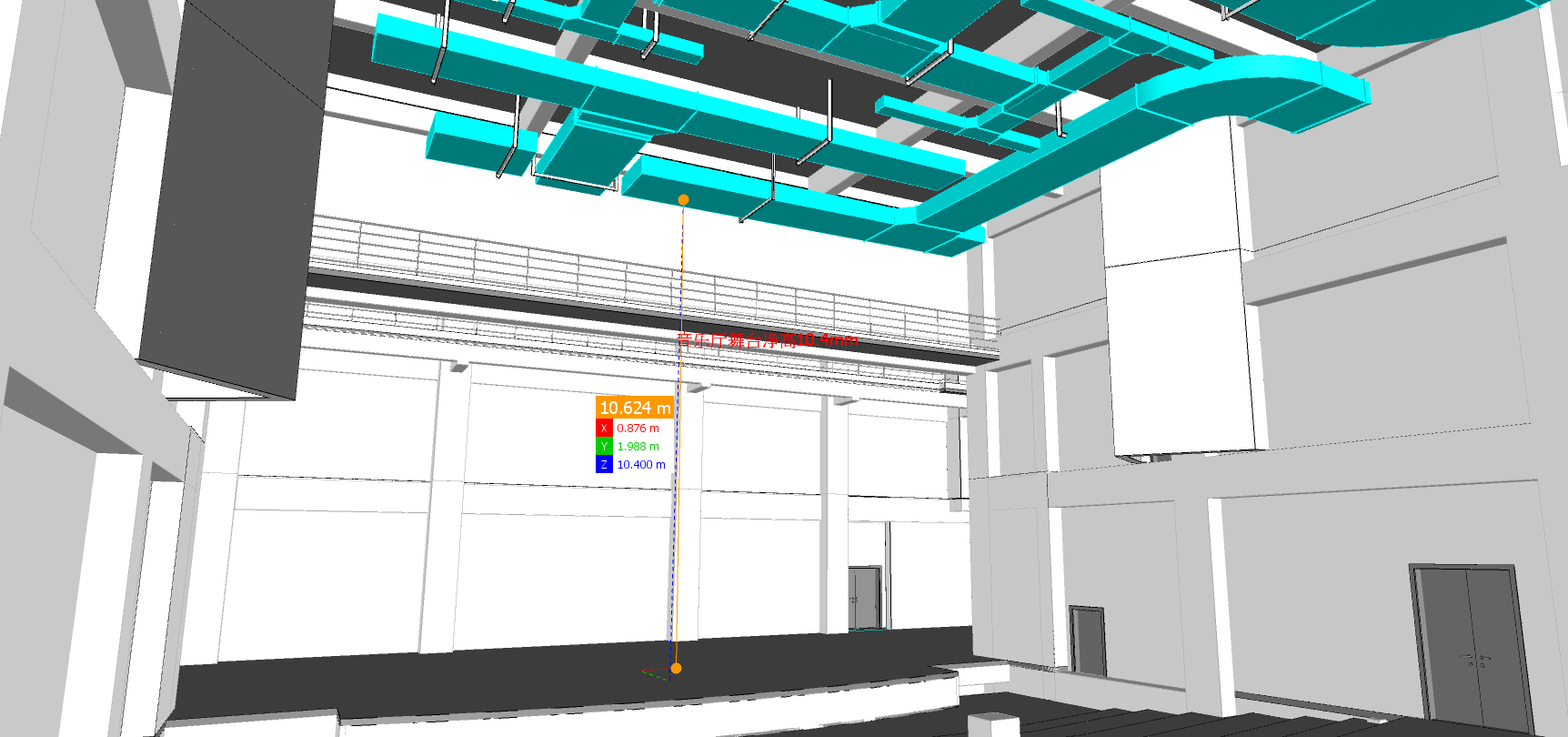

6.机电深化设计优化净高、优化管线排布为公司节省成本
7.砌体排砖大大减少了资源的浪费，提高了施工效率。

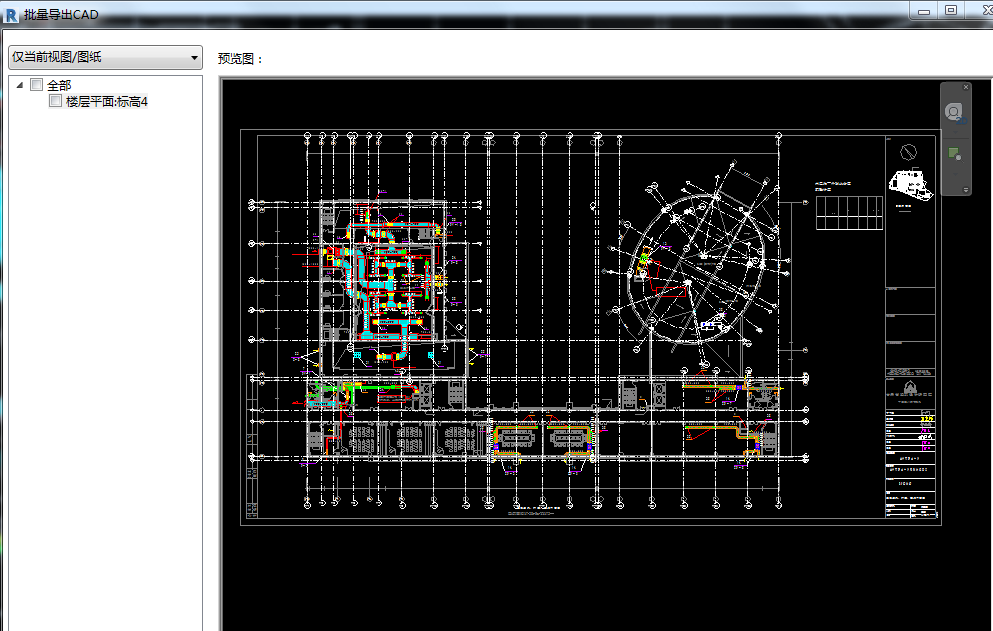

8.机电深化设计出图，提高施工的准确性
7. 红瓦软件使用心得
1.红瓦软件翻模的功能大大节省了建模时间，提高了建模效率。如果翻模能够更加精确的话，那将是广大BIMer的一大利好消息。
2.红瓦软件全面的族库为我们提供了很大的便利。
3.翻模的过程中还是有很多局限性，对图纸的要求精度比较高，导致后期修改的工作量还是比较大。希望红瓦软件会越来越好
