佛山中德工业服务区高技术服务平台项目

1. 项目概况

佛山中德工业服务区高技术服务平台项目建筑总面积约为21万㎡，由两栋总高192.4米的超高层办公楼，五层高层裙房配套商业服务用房及地下三层商业及车库构成，建成后将作为广东乃是中国制造业转型升级示范基地、战略性新兴产业培育重要载体、中外产学研合作和科技成果转化重大合作平台。本工程位于佛山新城核心区CBD，岭南大道以东、君兰路以南、君兰南二路以北、华章西一路以西地块，紧邻佛山新闻中心、交通枢纽中心和各类企业总部，广佛环线在地块北侧。本工程总用地面积约25706.05㎡，净用地面积为17931.88 ㎡，容积率为8.36，建筑总面积214404.02㎡。地下三层，地上A栋41层B栋43层，六层以上为公寓，地下一层到五层为配套商业，地下二、三层为停车库。高层公寓采用现浇钢筋混凝土框架核心筒结构，因功能需要，本双子楼在3、4、5层处通过设置连接体连成一个整体，形成连体结构，连体部分采用型钢混凝土梁式转换。地下室采用现浇框架剪力墙结构。基础采用钻孔灌注桩基础，塔楼下桩为抗压桩，其余桩同时存在抗浮抗压两种受力工况，纯地下室部分主要为抗浮工况控制。

2. 模型成果展示

佛山中德项目效果图

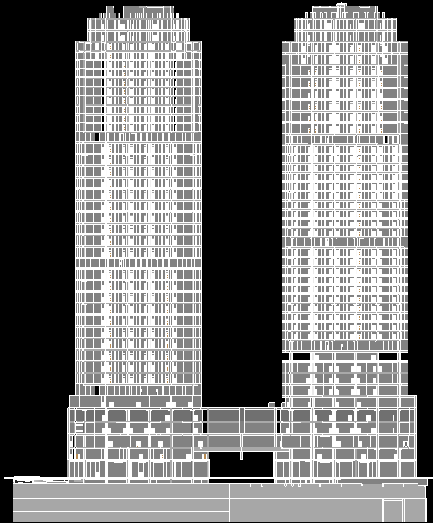

土建BIM整体效果图

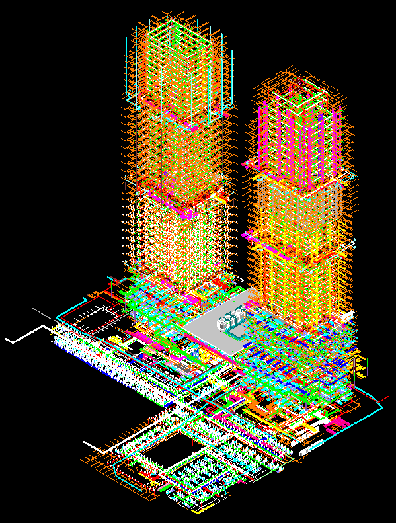

机电BIM整体效果图


幕墙BIM整体效果图

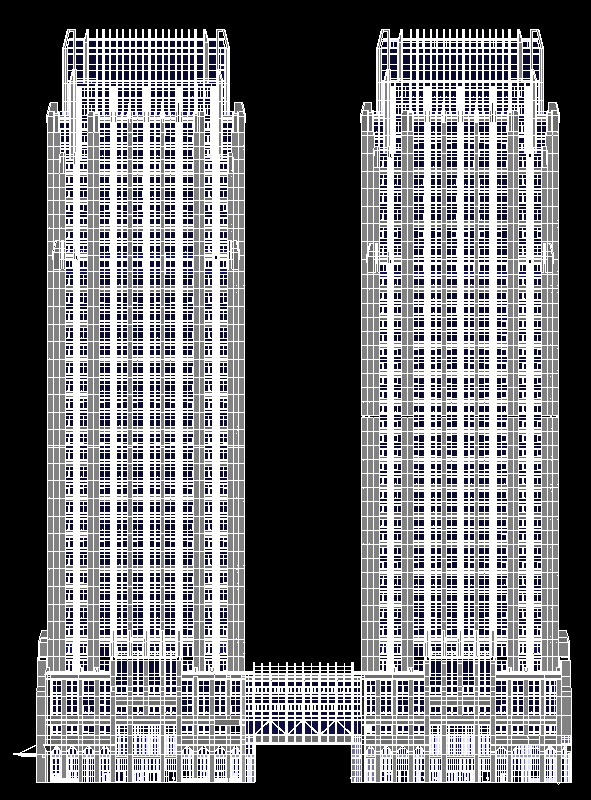

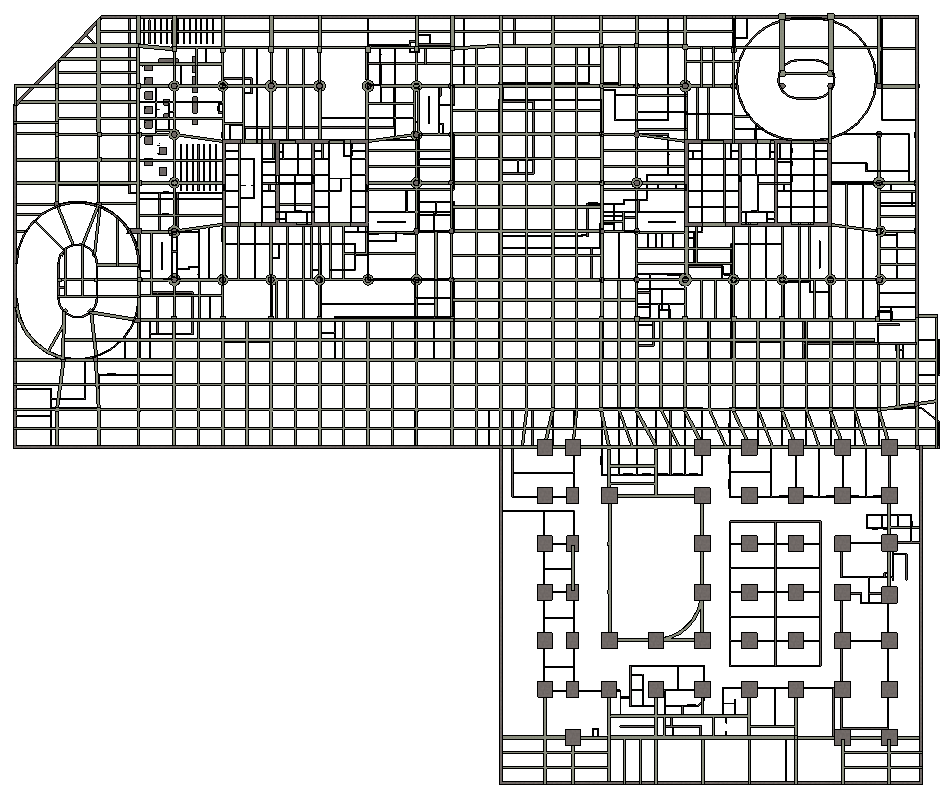

地下室负一层土建建筑结构图

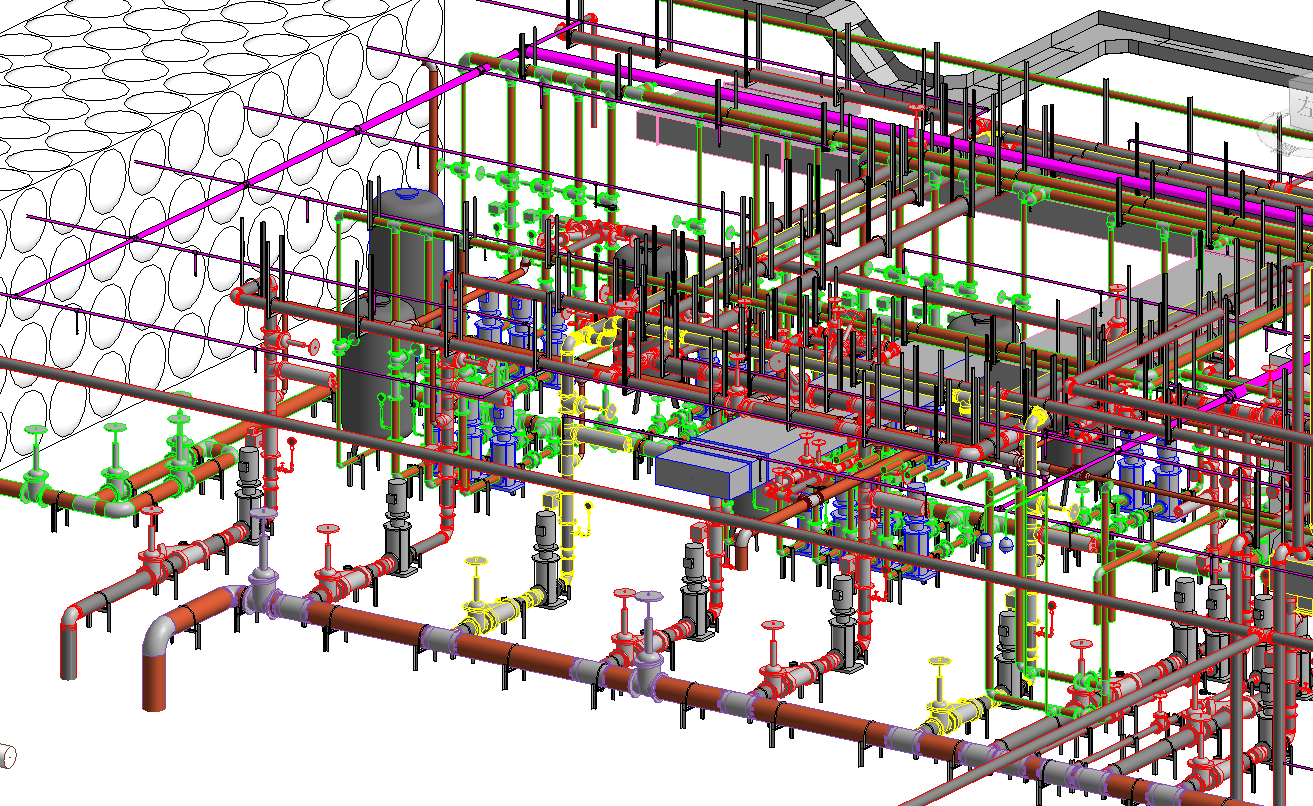

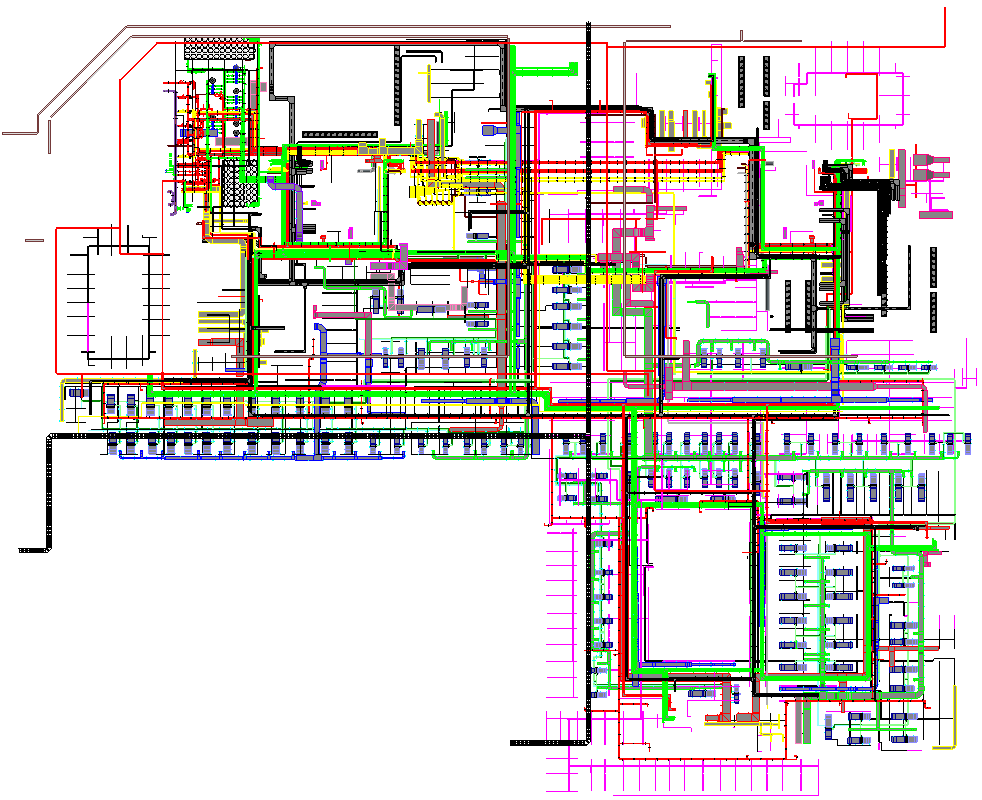

地下室负一层机电管综综合图


地下室负一层水泵房三维图


地下室负一层湿式报警阀间三维图


地下室负一层变电站三维图


3. 建模工作计划

因为这个项目进度比较急，所以一接手项目就立马投入工作。

1.七月中旬收集设计院给出的图纸、图集、建造标准、规范以及标高要求；

2.七月底审图，整理图纸，建立模型样板，分专业建立模型，

首先统计了所需要建模的楼层，分别有地下室3层的冷冻机房，地下室1层的所有管线，裙楼A/B栋各5层，标准层A栋6层、B栋12层，避难层A栋7/18/29三层、B栋11/22/33三层，还有带夹层的标准层A栋17/18/28层、B栋34/39/40层，屋顶设备层等。

3.八月开始按照设计要求进行管线综合初步调整，碰撞检查，净高分析；

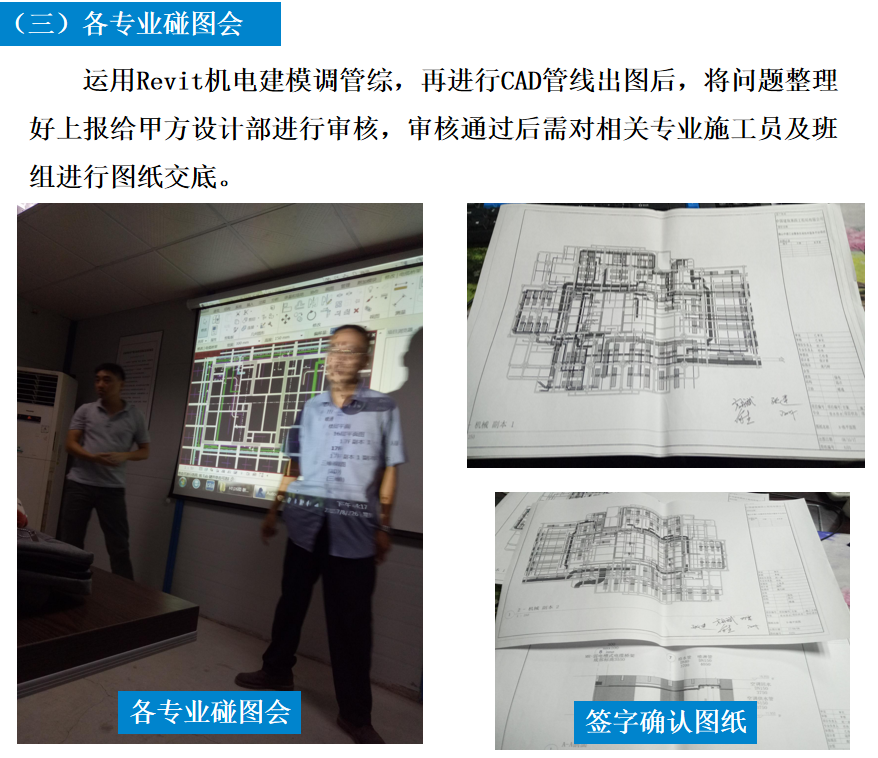

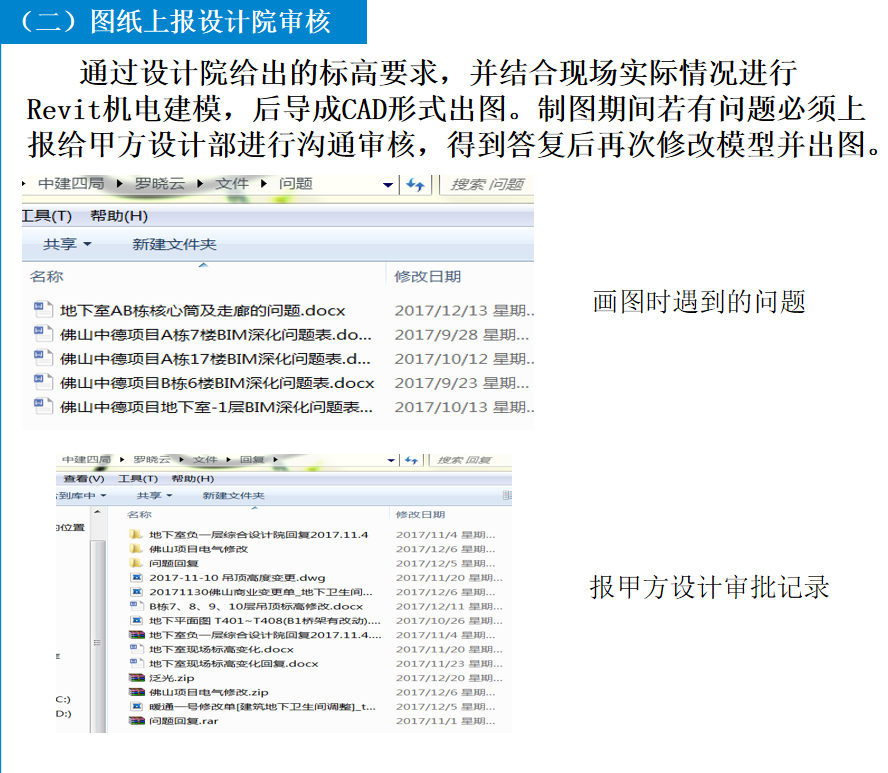

4.项目部内部审核，修改模型，组织各专业负责人和总包负责人评审，修改模型，再次会审；

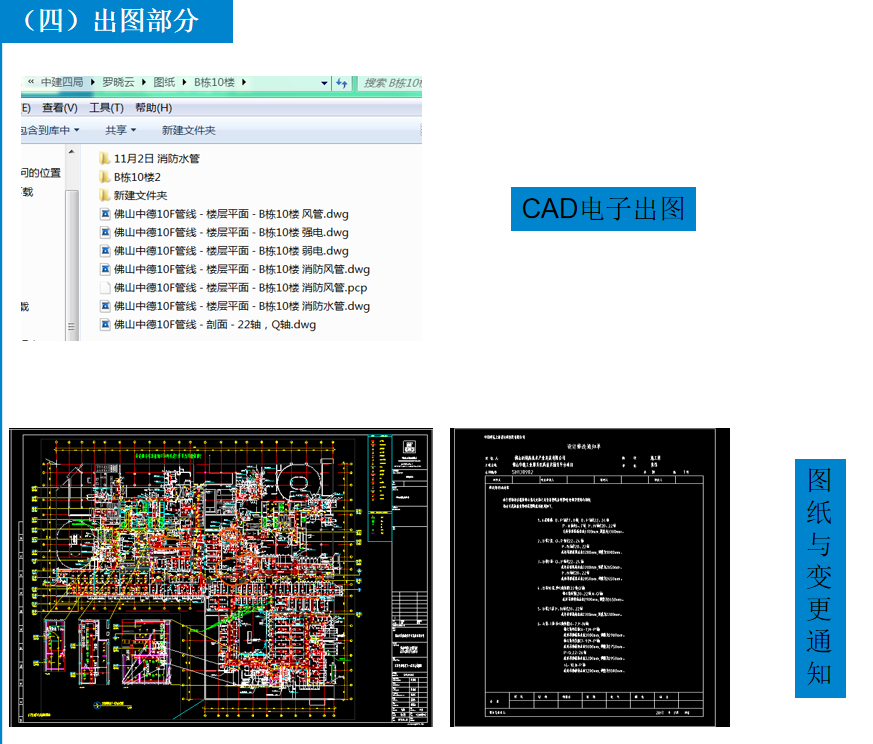

5.BIM出图，签字确认，图纸交底，下发班主指导现场施工。






4. 团队分工

本项目BIM建模由中建四局安装工程有限公司全权负责，其BIM技术员的工作内容包括：土建建筑结构，机电管综，管综调和，管综优化，BIM管综深化，组织图纸会审，BIM出图，与各个专业施工员和现场班主对接指导现场施工。

项目经理：邓伟

技术经理：张建

生产经理：单伟

BIM技术员：罗晓云

给排水施工员：向鹏程

暖通施工员：杨子昂

电气施工员：李嘉鑫

5. 模型创建难点展示

1.地下室三层的冷冻机房，冷冻机器设备较多，尺寸较大，水管尺寸较大，需要建模合理摆放，和摆放管线走向，以免占地，施工时浪费人力。

BIM建模图-地下室三层冷冻房

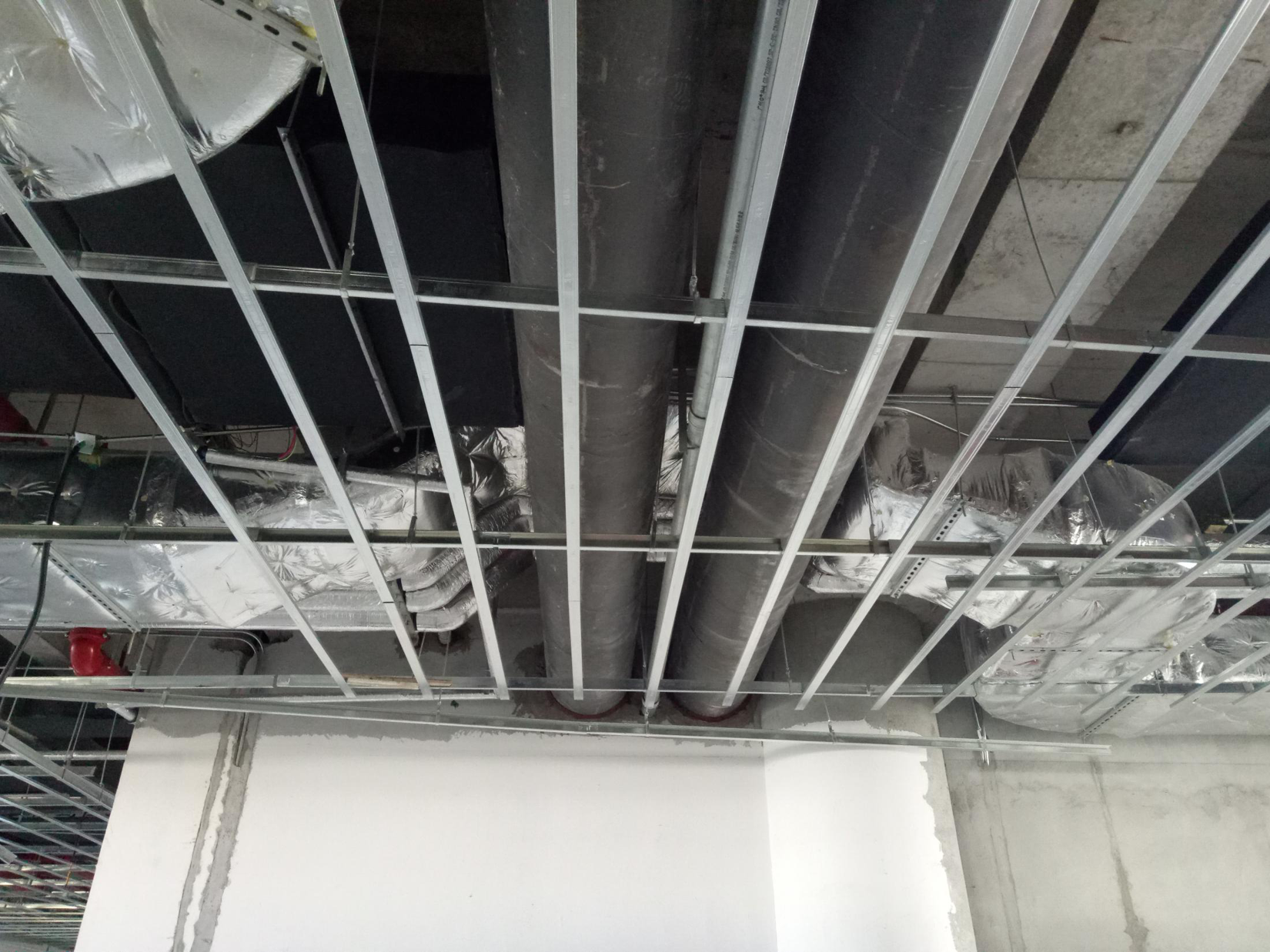

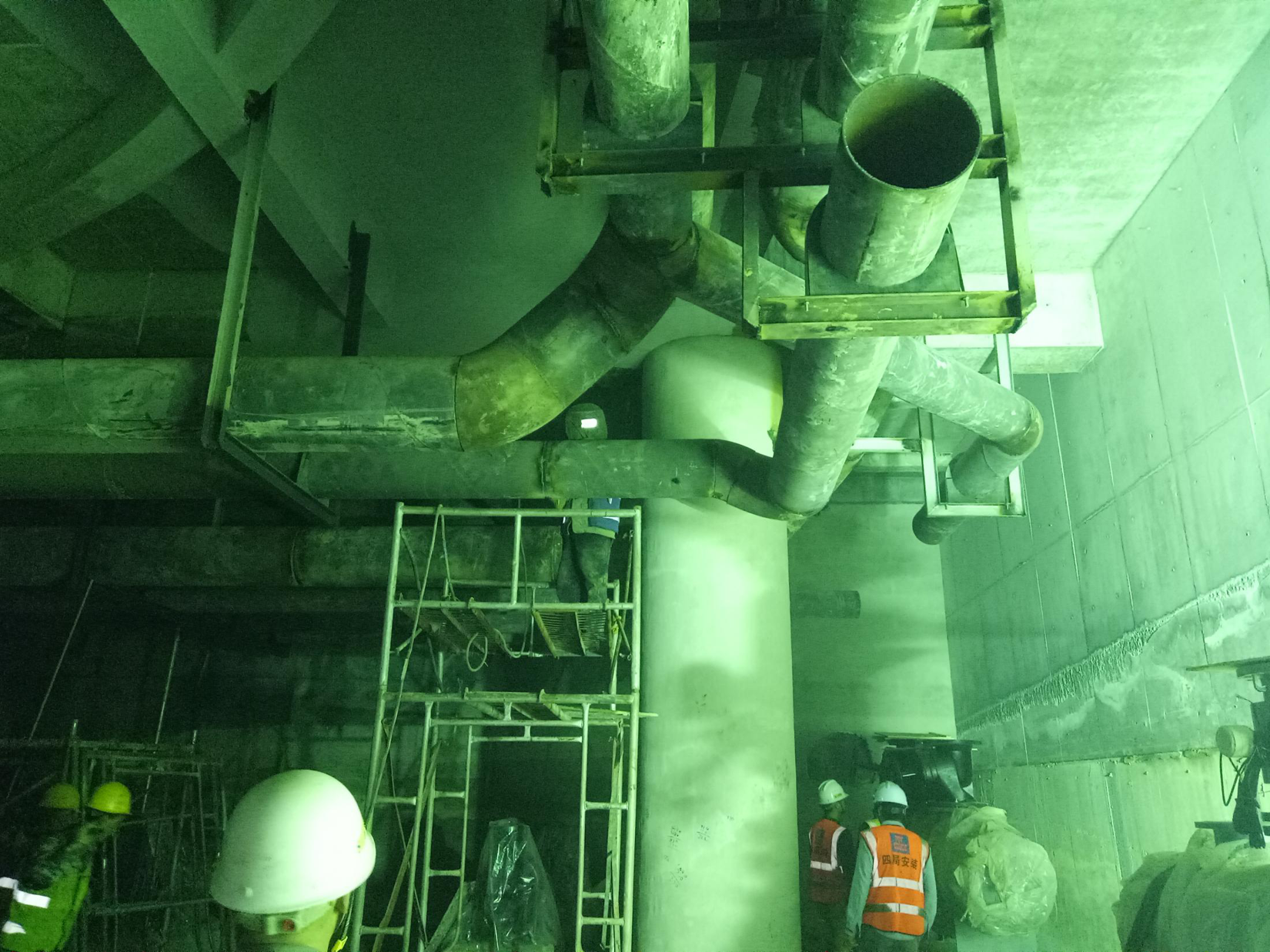

现场施工图-地下室三层冷冻房


2.地下室负一层水泵房，集齐了消防水泵房，生活水泵房，污水房，管线密集错综复杂，使用BIM建模，提前排好管线走向和顺序，可大大减少施工时出现的碰撞问题，减少不必要的走线，美化走向。

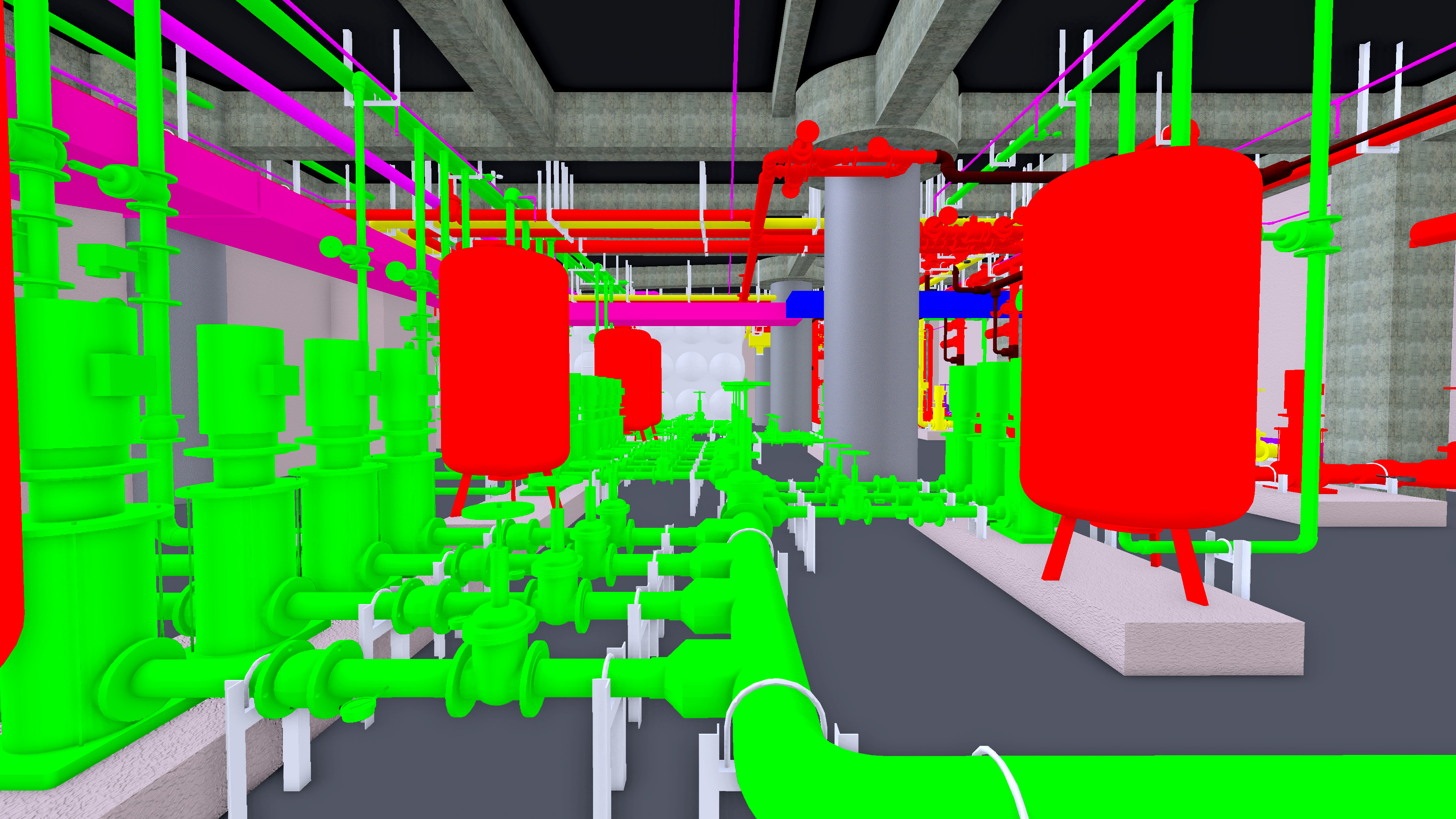

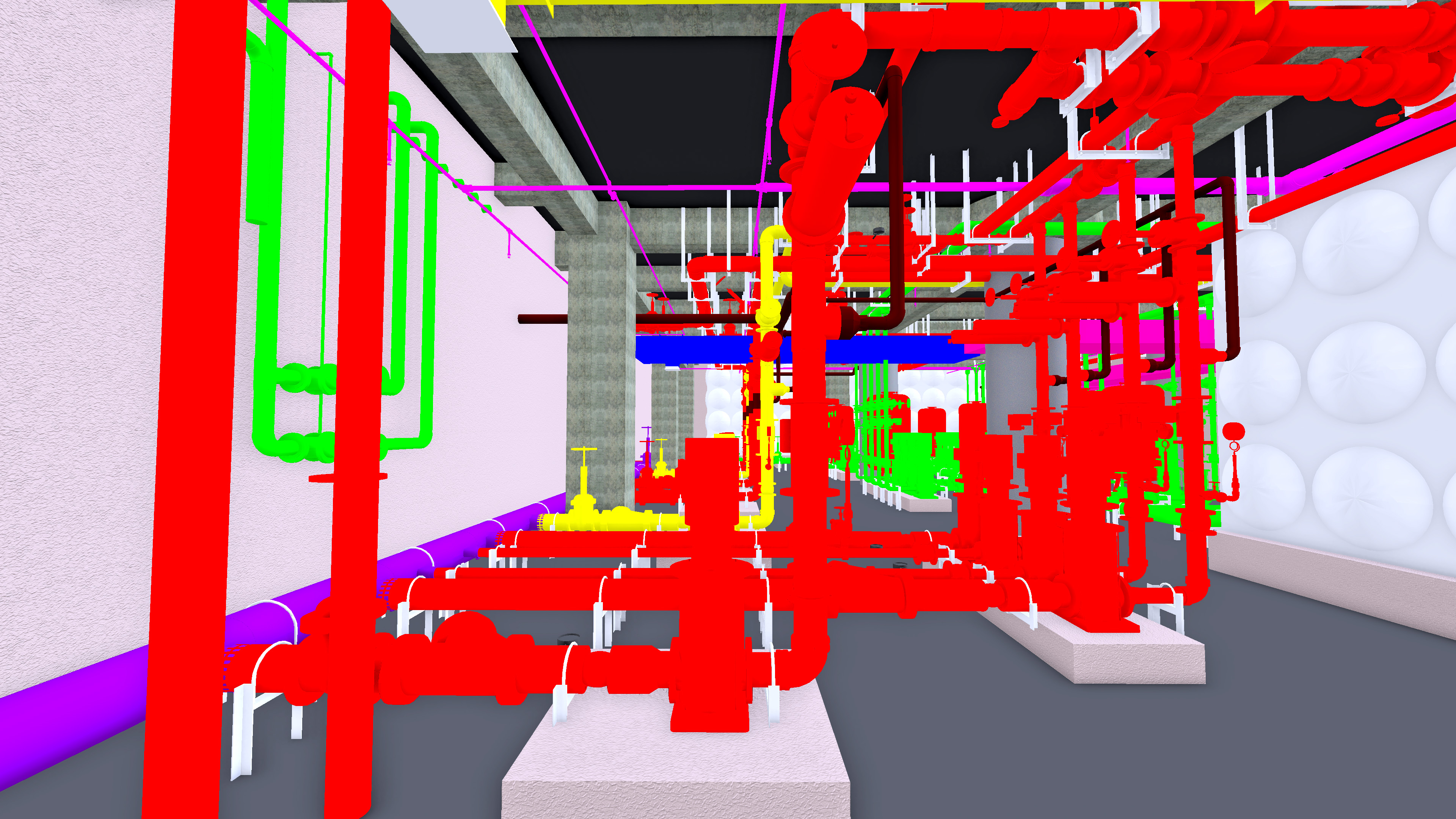

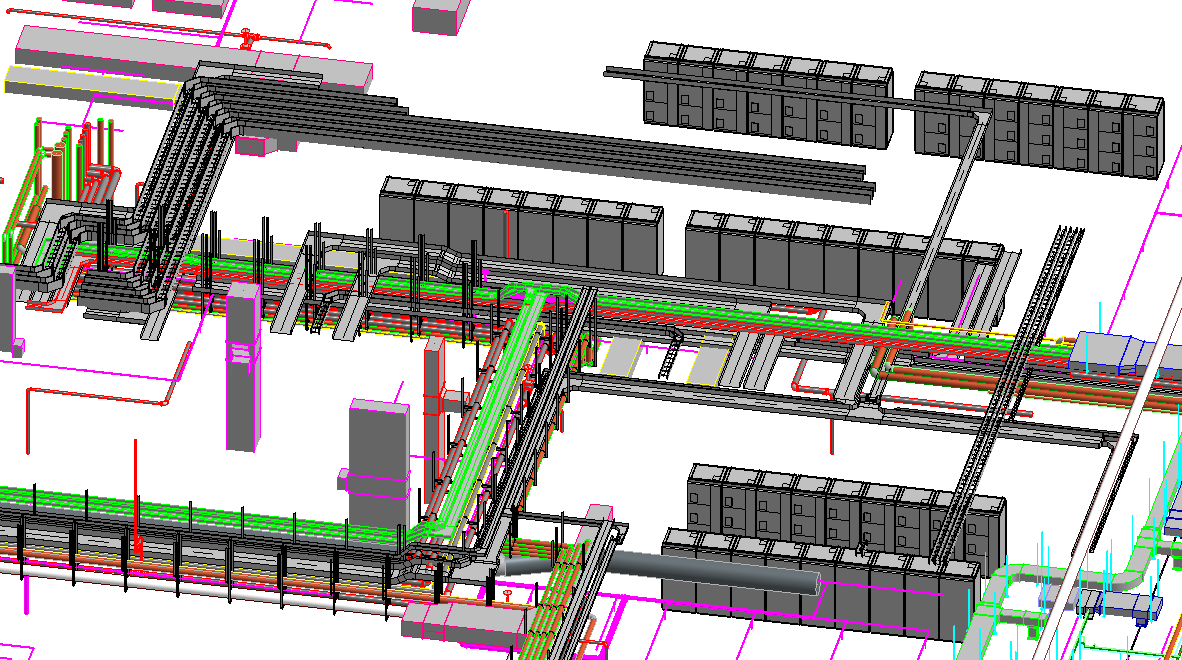

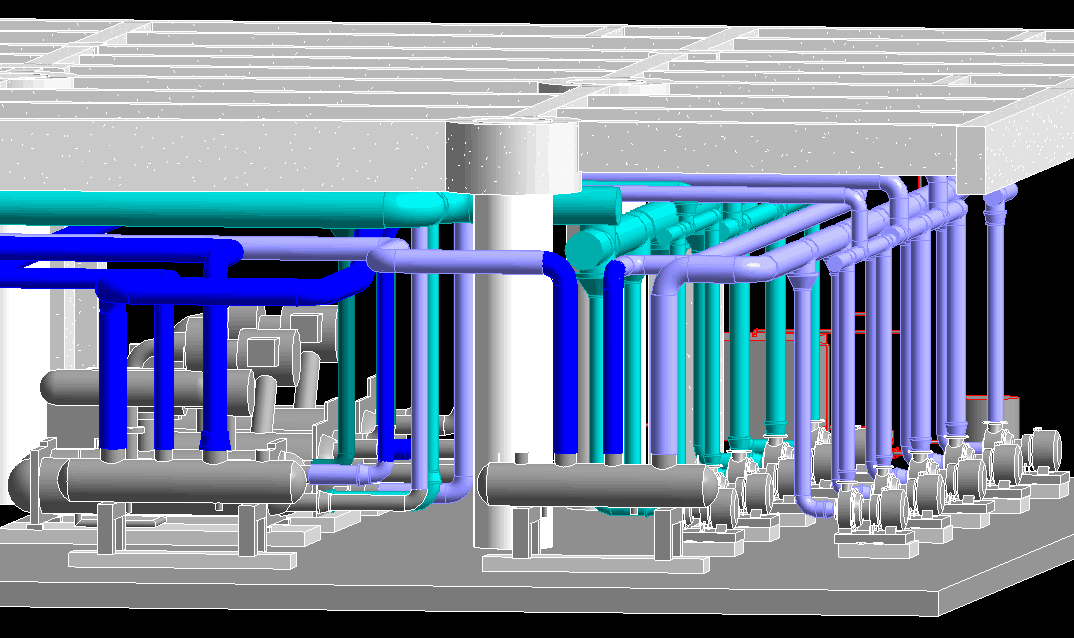

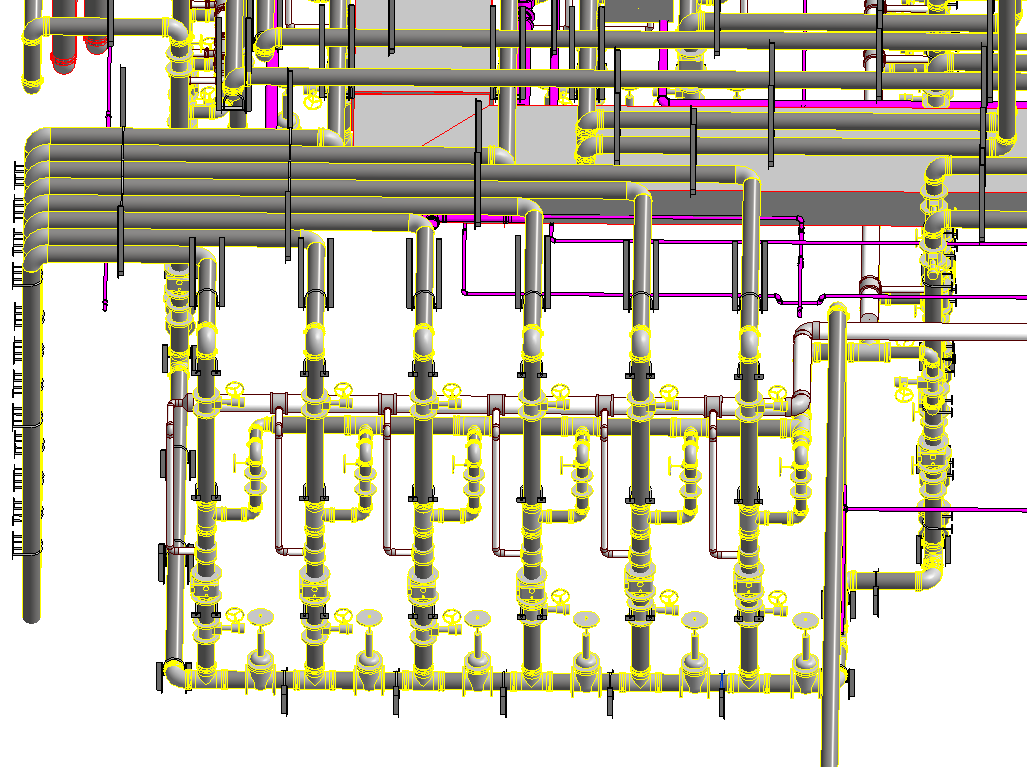

BIM建模图 -地下室一层消防水泵房


BIM建模图 -地下室一层生活水泵房


BIM模型图-地下室负一层核心筒&变电站

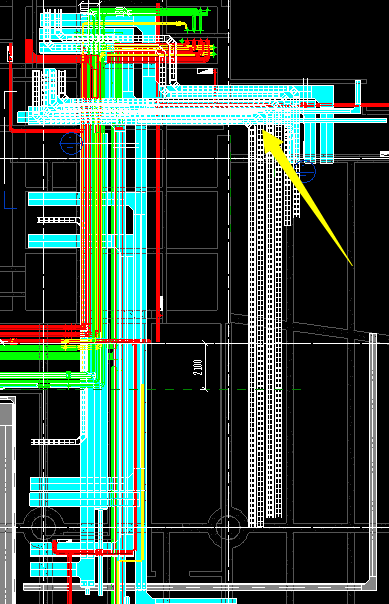

变电站的所有桥架都通往相同核心筒电井，6根母线：300*300mm，3根强电：600*150mm*4、500*150mm*4，2根智能弱电桥架：300*100mm、200*100mm，1根消防桥架：300*150mm

消防水管：200mm*2，150mm*6，65mm

给排水水管：150mm，100mm*3

空调水水管：300mm*2

排风风管：800*400mm

走到位置宽2900mm，梁下4200mm，原设计要求最低标高2900mm，经过BIM管线综合排布最后标高2700mm，商量将原设定标高下降。


3.6层冷却塔，美化管线，合理利用空间

BIM建模图-六层冷却塔

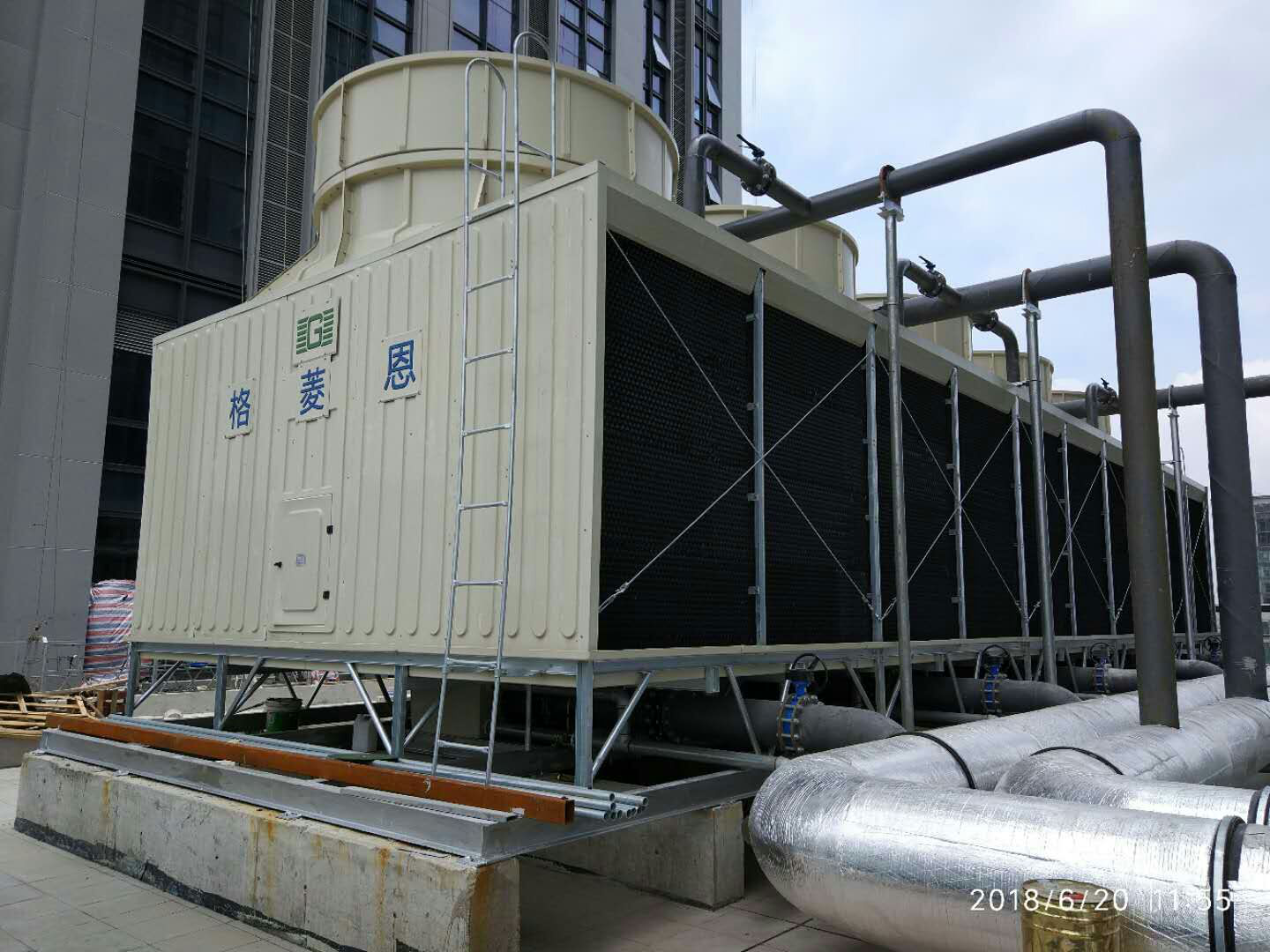

现场施工图 -六层冷却塔


6. BIM模型为施工提供的价值点

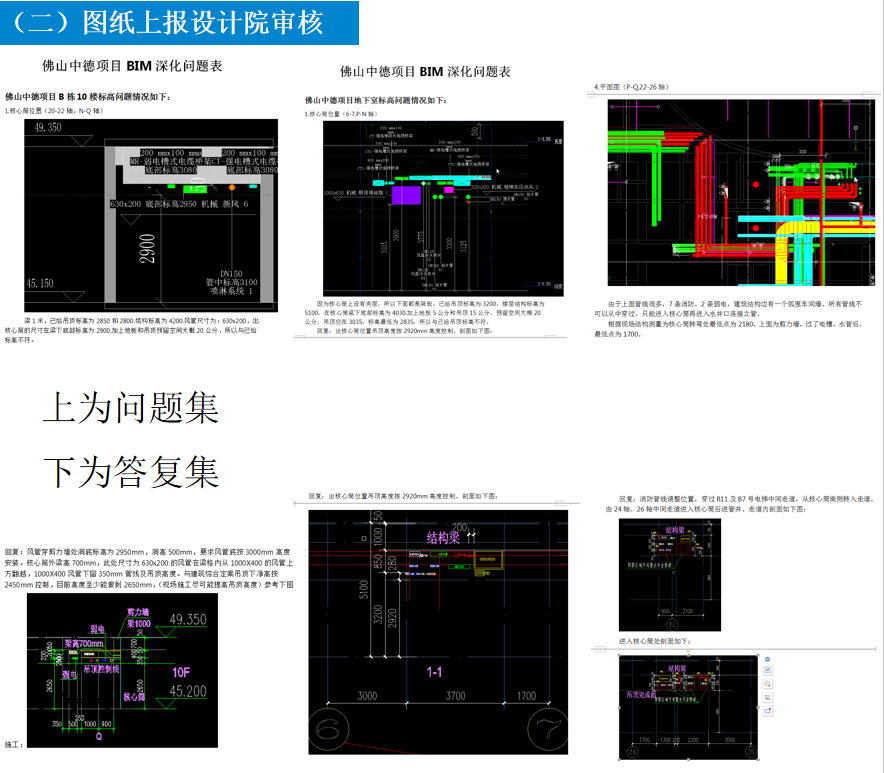

1、施工前，帮助审核图纸、并优化原有方案

2、施工前，确定墙体的墙洞预留位置

3、施工中，指导现场施工

综合管线定位和走向（如：支架、管道）

机房基础核对定位

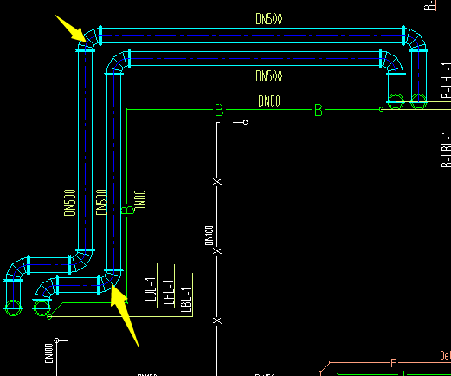

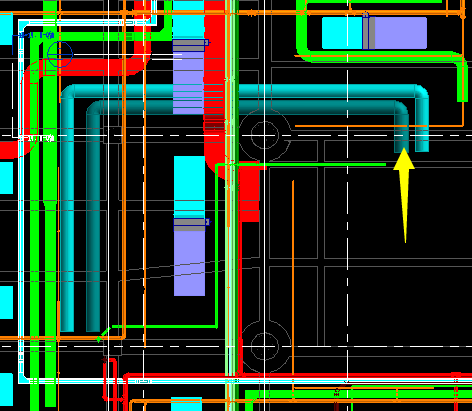

案例一：在此案例中，管线优化节省了四个不必要的500弯头，和焊接人力（弯头综合单价926.91，人工240/人x3，时间1/个，共：6587.64元）。基于原设计图纸管线排布与走向，进行现场勘查，并给予适当的优化

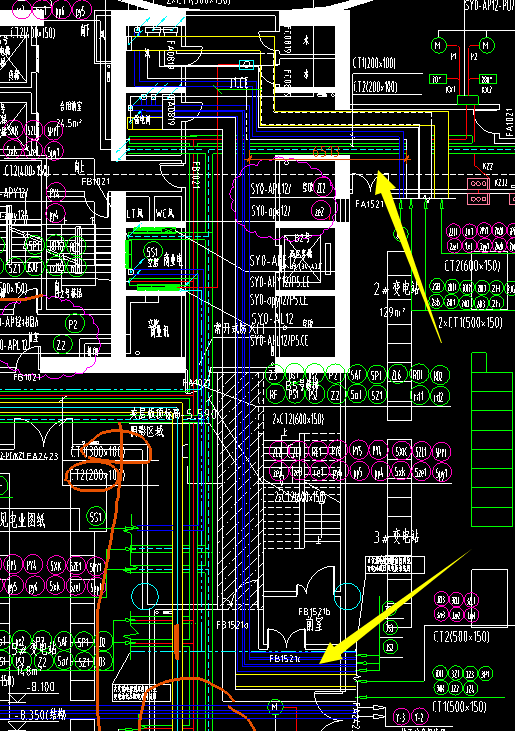

原设计图

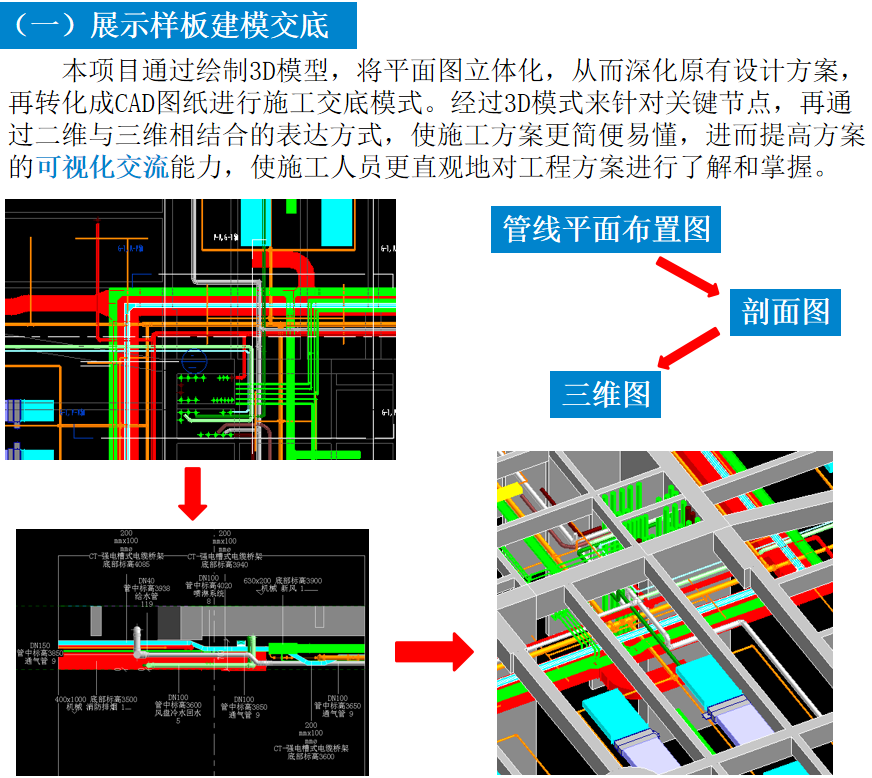

BIM深化图


现场施工图


案例二：根据原有设计图结合现场建出模型后，发现现场走道位置比较窄，有些空间不能利用，而管线排布过多，设计吊顶标高要求过高，导致无法排布安装管线，经过深思熟虑讨论后，最后协商确定方案为：改变管线原有走向，以确保达到设计要求的最低标高。

原设计图


BIM深化图


还有很多地方是使用了BIM技术后产生的效益分析，如下内容：

（1）公共部分：裙楼（A栋1-6层，B栋1-10层）吊顶部位：现场根据综合管线图纸水电暖通专业一次安装到位，深化前后节省了一部分空调水管道及配件，给排水管道及配件，空调风铁皮，电气桥架电线电缆，预计材料费24000元，预计每层节省人工10人，节省费用10人*240元*16层=38400元。

（2）A塔楼（7-41层）公共走道部位：现场根据综合管线图纸水电专业一次安装到位，深化前后节省了一部分给排水管道及配件，电气桥架电线电缆，预计材料费45000元，预计每层节省人工5人，节省费用5人*240元*35层=42000元。

（3）B塔楼（11-43层）公共走道部位：现场根据综合管线图纸水电专业一次安装到位，深化前后节省了一部分给排水管道及配件，电气桥架电线电缆，预计材料费46000元，预计每层节省人工4人，节省费用4人*240元*33层=31680元。

（4）经过优化，标准层每层节约 WDZA-YJY-1KV-5*16电力电缆1800米，合计节省成本1800米*55.24元/米*41层=4076712元；铸铁管每个房间节约8.5米卡箍式柔性铸铁排水管DN50,合计节约成本8.5*48*35*119.83=1711172.4元。

整个项目部按BIM图纸施工，工序有条不紊，预计节省费用34000元。总共预计节省费用6048964.4元。

(人均工资按240元/工日计。)
