南通生活垃圾填埋场七号填埋池项目
1. 项目概况
2. 模型成果展示

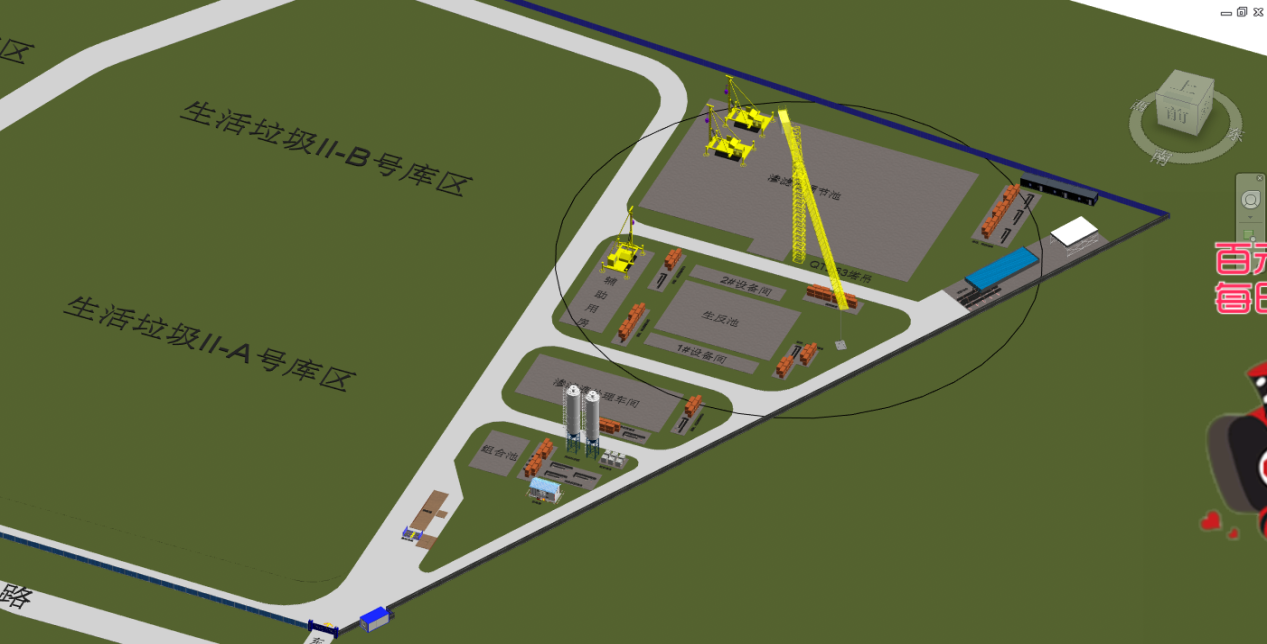

施工总平面图

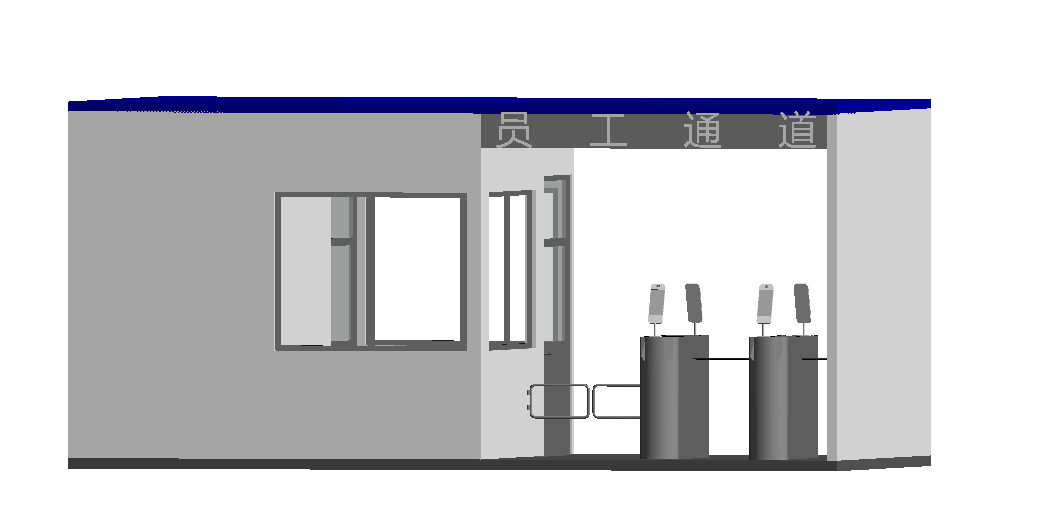

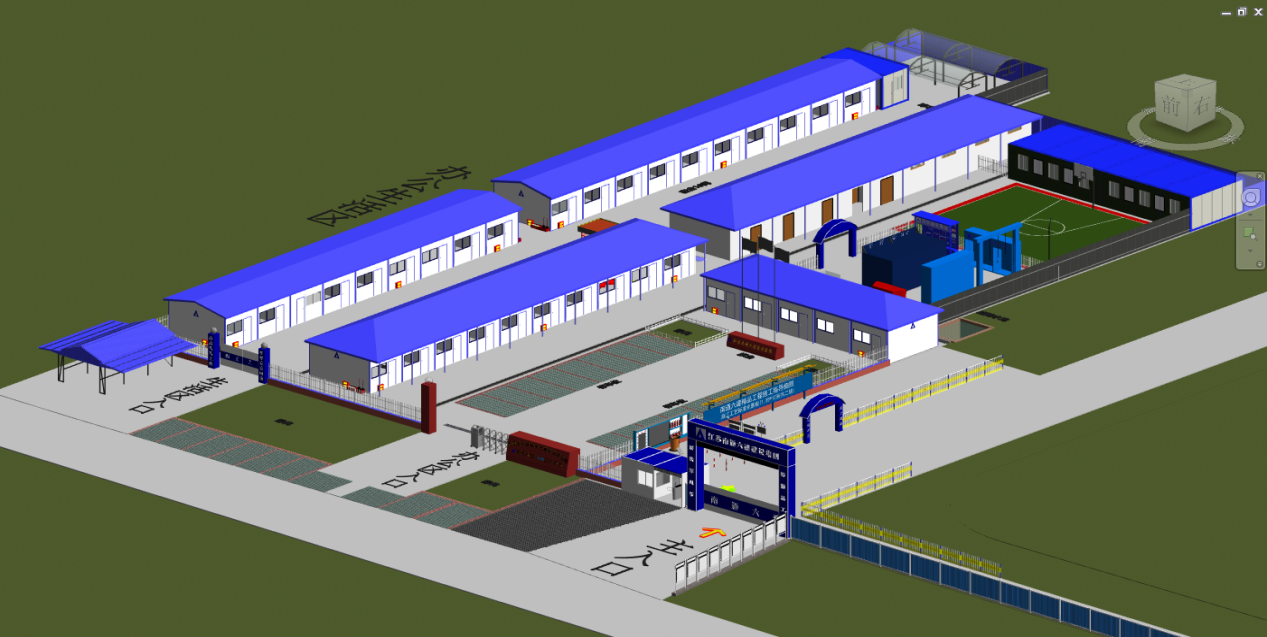

施工总平面图局部（办公生活区及工地主入口）
施工总平面图局部（施工区）

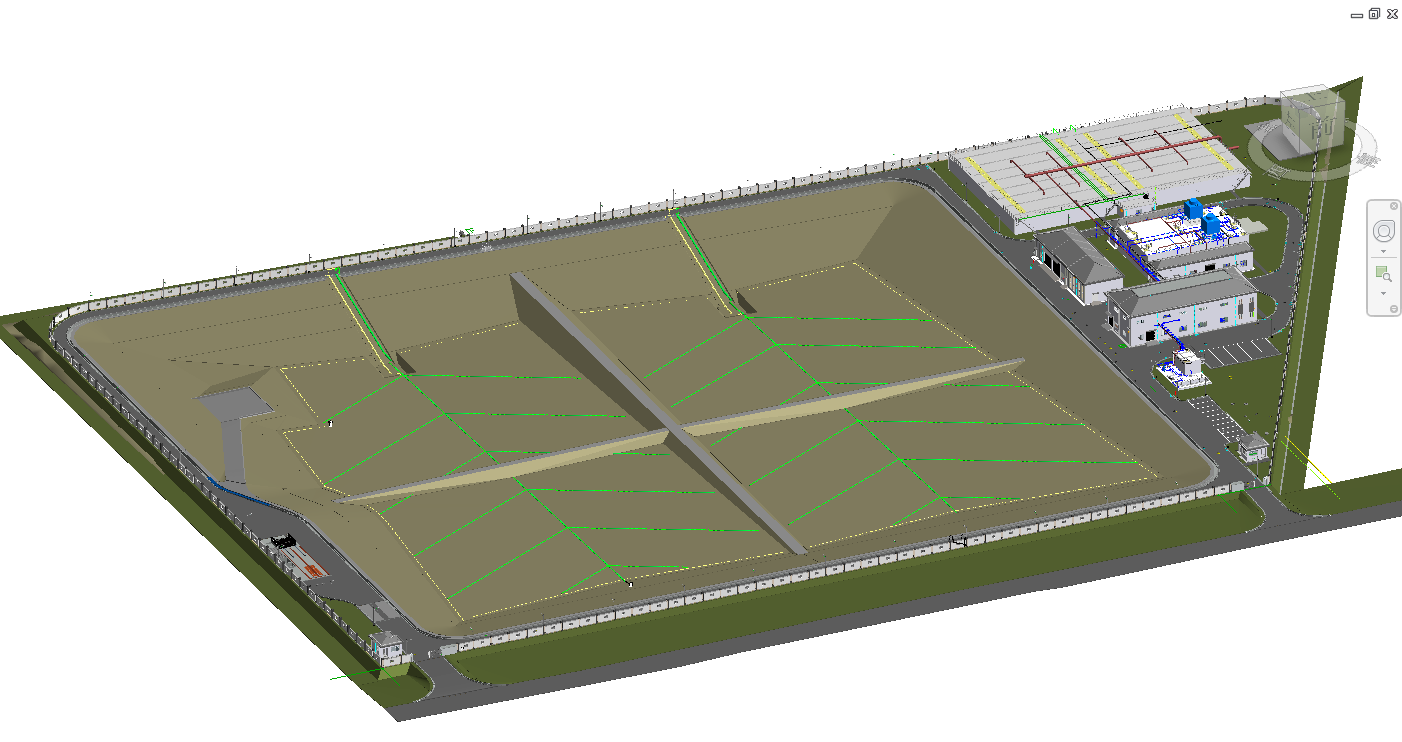

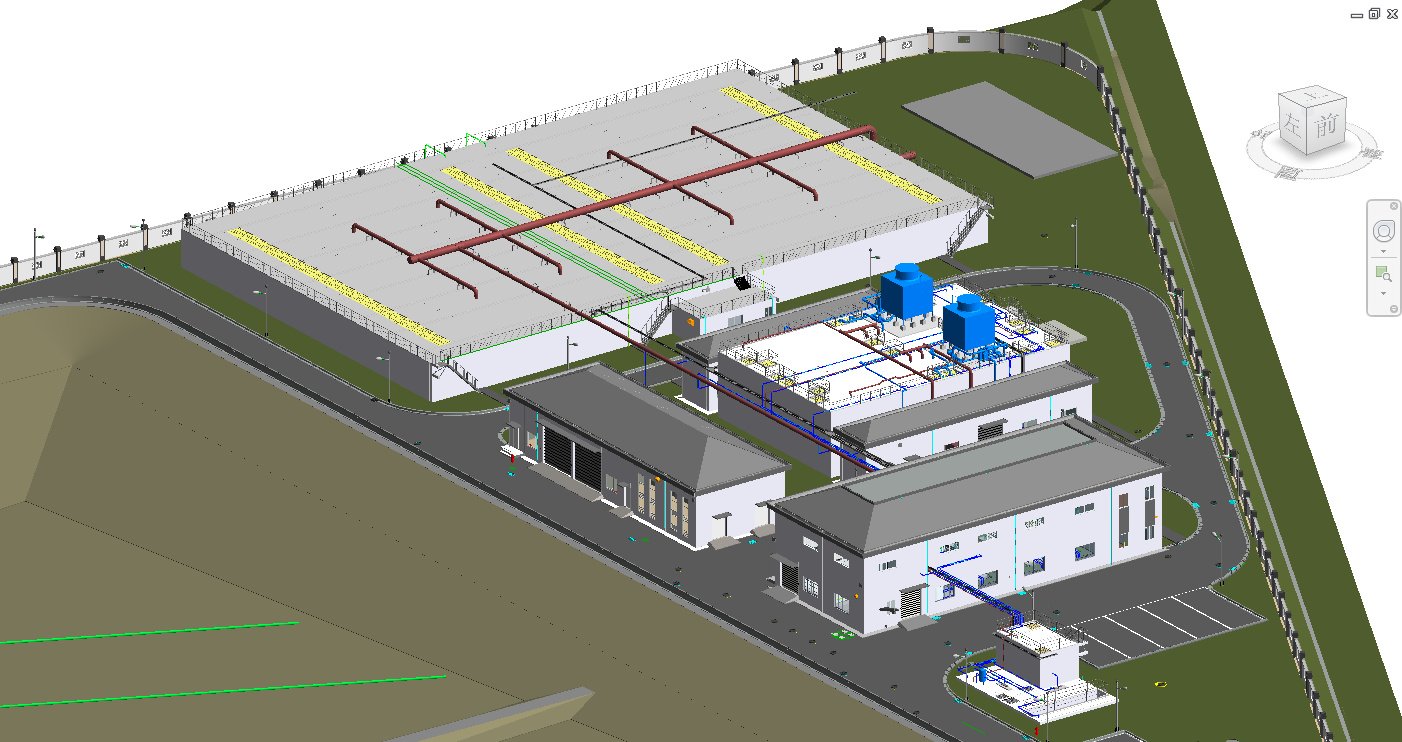

整体项目模型

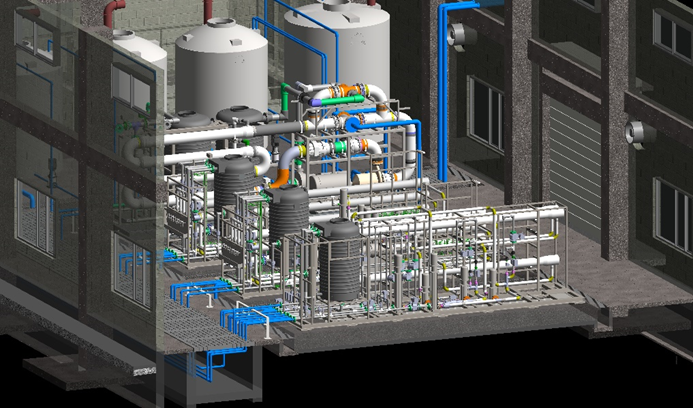

项目局部模型（设备车间，辅助用房，处理车间、生反池、组合池）
室外管网及照明局部模型

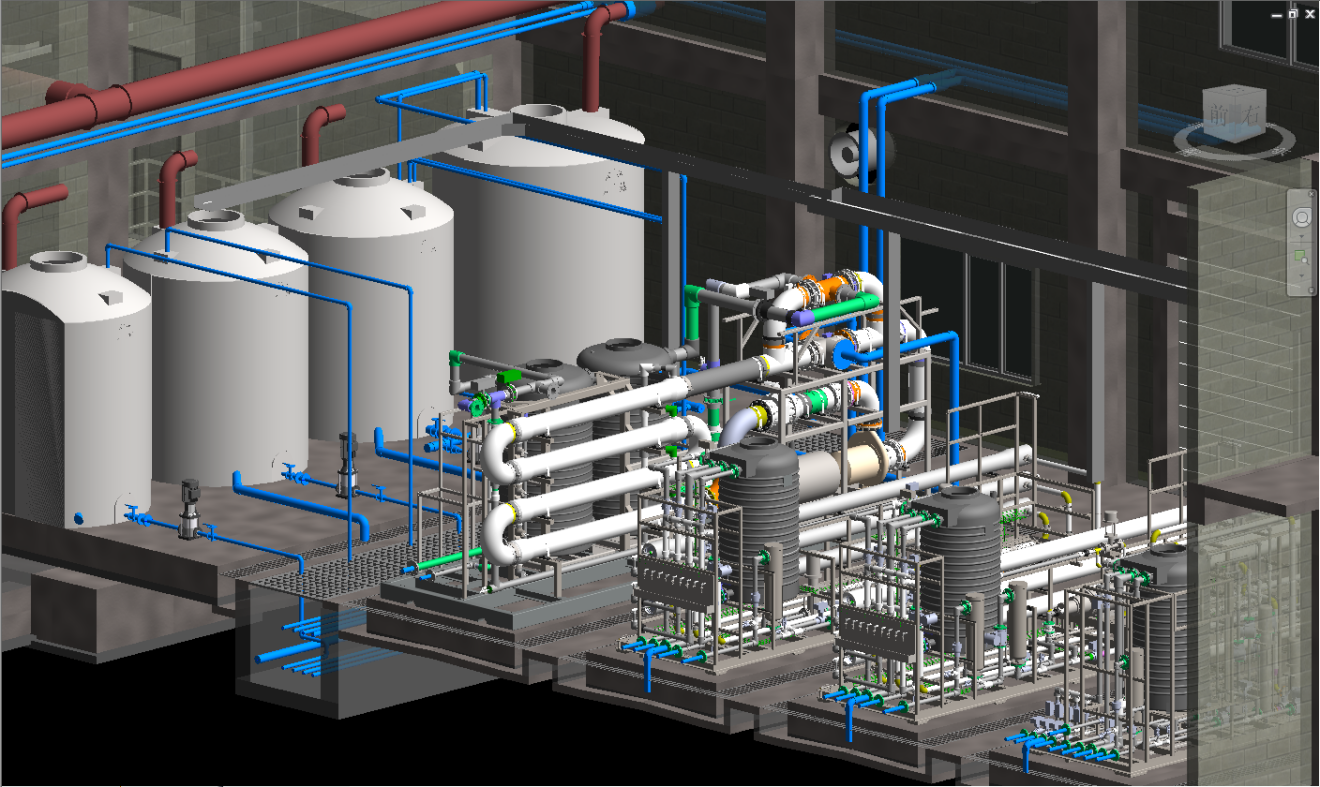

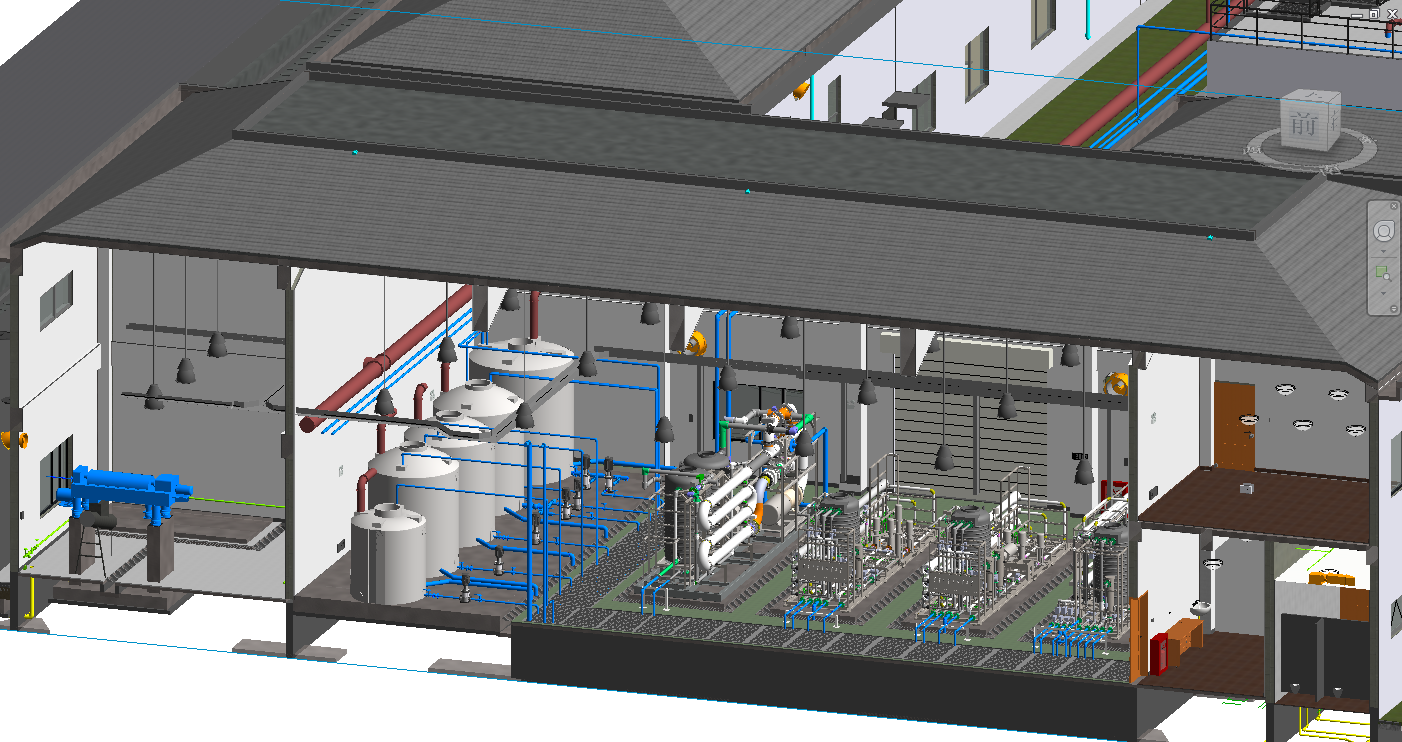

渗沥液处理车间工艺管道模型

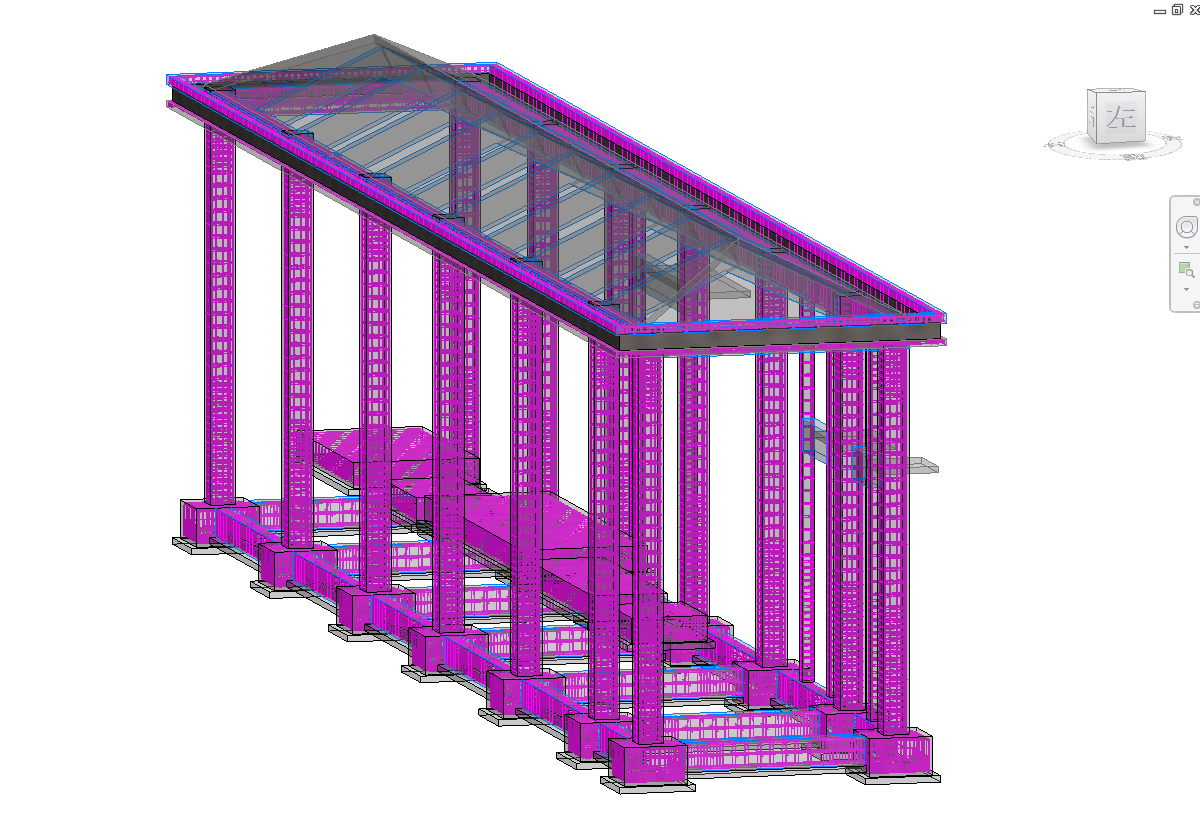

生反池1号设备车间-钢筋模型

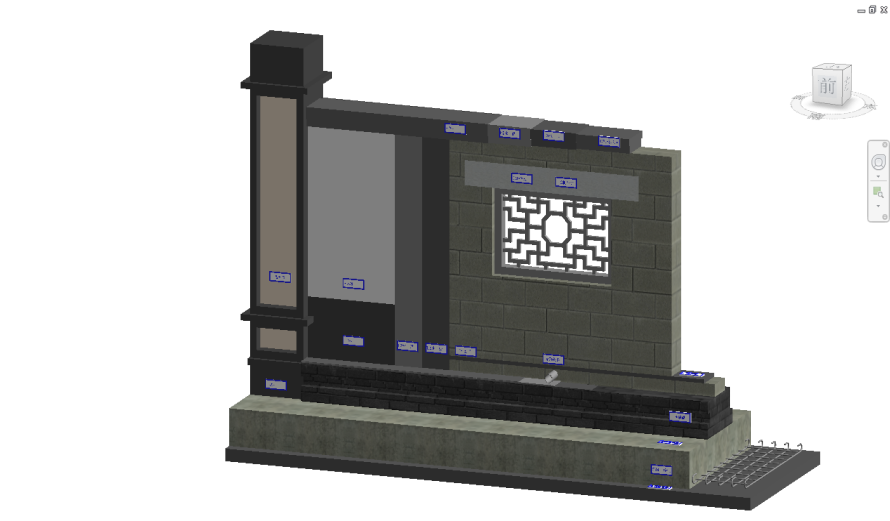

渗沥液处理车间多基础重叠砖胎模模型（复杂节点）

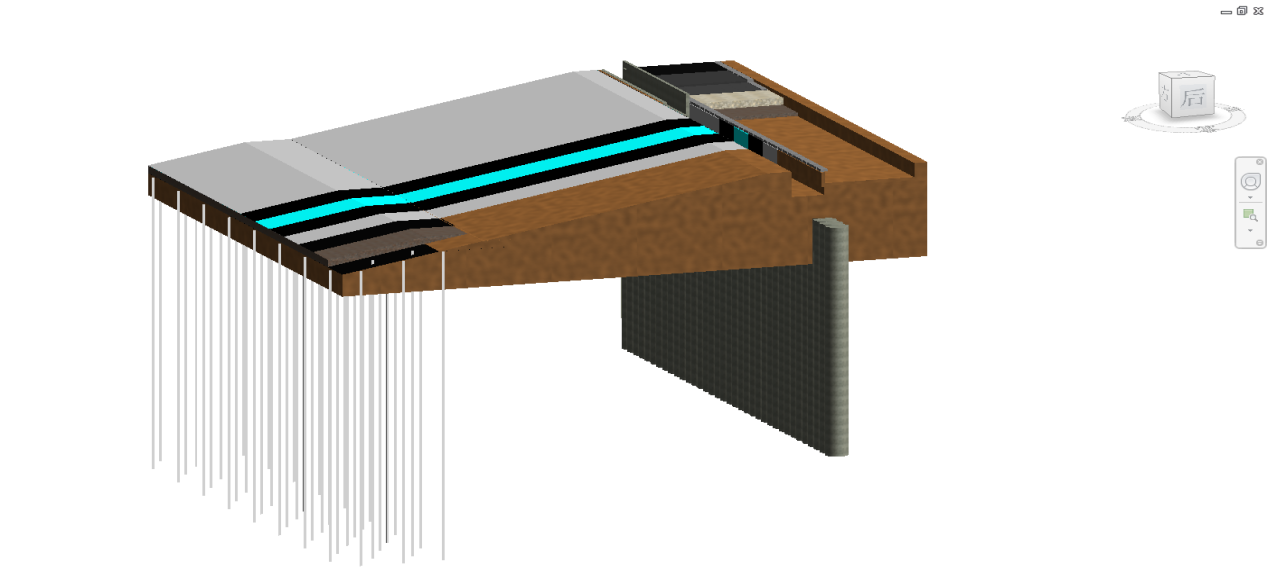

库区边坡做法模型（复杂节点）

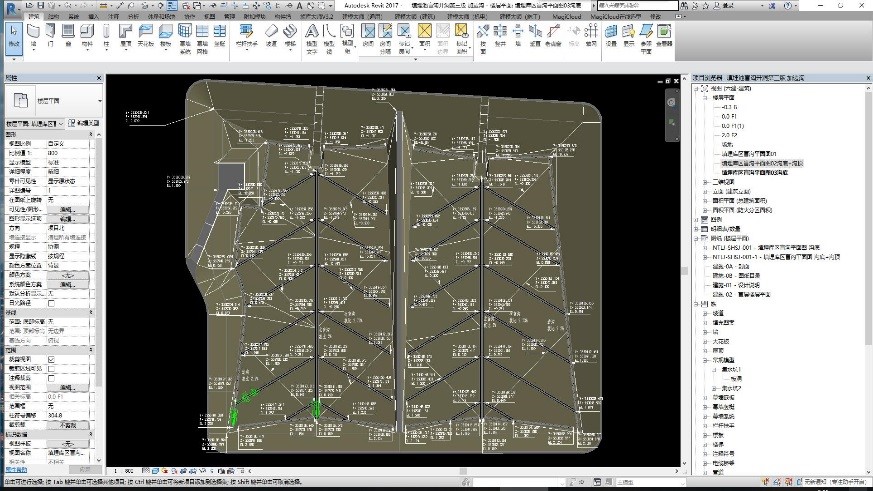

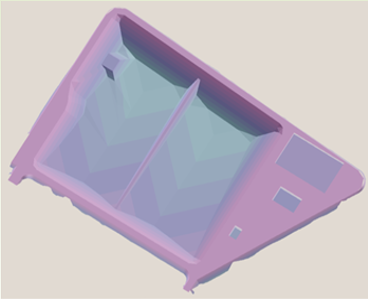

填埋池模型（填埋池标高复杂多变）
设备车间效果图（附简单装修）

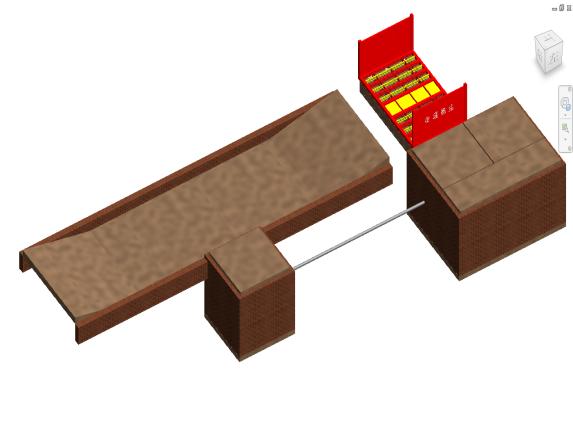

部分质量安全样板模型（指导施工）
3. 建模工作计划
场地布置模型建立：2018年8月上旬
安全质量标准化模型建立：2018年8月上旬
结构专业模型建立：2018年8月中旬
建筑专业模型建立：2018年8月下旬
机电专业模型建立：2018年8月下旬
深化模型建立：2018年9月中旬
4. 团队分工
马秋艳：项目工作站BIM总监，监督、检查项目BIM应用执行情况
周 萍：项目工作站BIM站长，负责全面策划、部署工作站的BIM技术应用和推广，并提供BIM技术支持。
徐海东：项目工作站BIM技术负责：负责协调、实施工作站BIM技术应用点，并关联现场施工需求情况进行相应调整。
马建芬：项目工作站BIM土建工程师：建立土建模型并通过模型进行现场进度、质量、安全管理。
冒桂高：项目工作站BIM机电工程师：建立机电模型并指导现场施工。
5. 模型创建难点展示

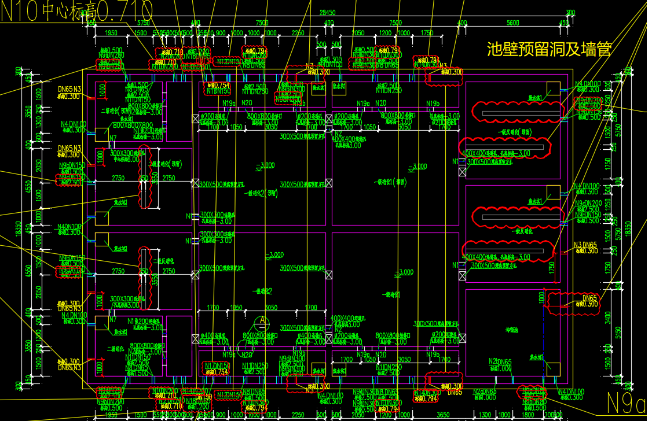

1、 工艺处理系统复杂，整个渗沥液处理流程是通过管理区的工艺构筑物构成一个整体。渗沥液是高污染液体，为了满足防水等级要求，各钢筋混凝土构筑物上的预留墙管需精确定位，杜绝后期返工整改，从而避免破坏防水层；预留预埋工程量大，仅生反池外墙套管就达61个之多。
解决方法：

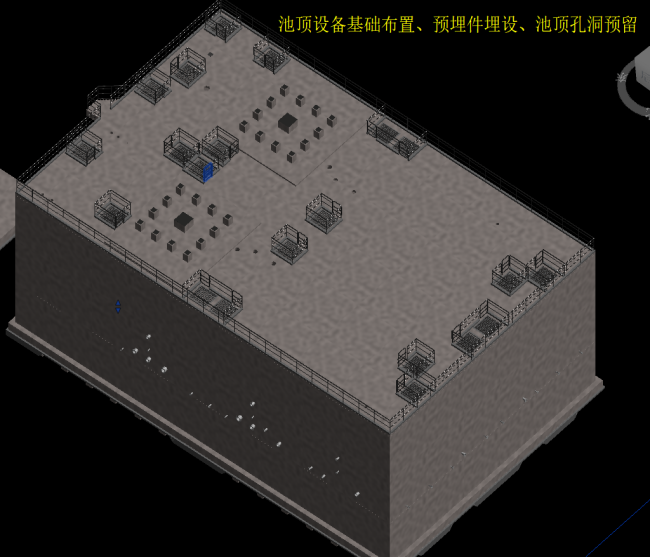

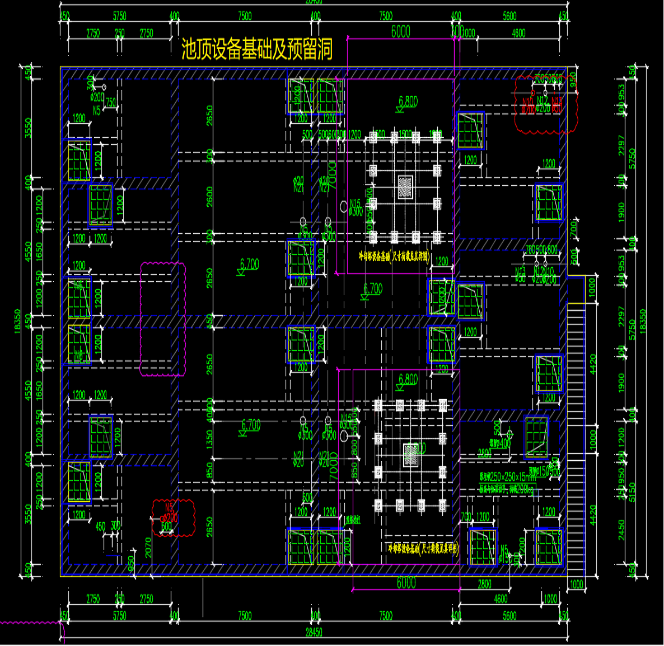

通过对主管道进行综合调整， 对预留洞、穿墙管的位置标高进行定位，再进行精确留洞，布管。在对设备基础进行深化之前，需要根据设备技术手册进行一比一建族，再对基础的尺寸、标高和位置进行确定。

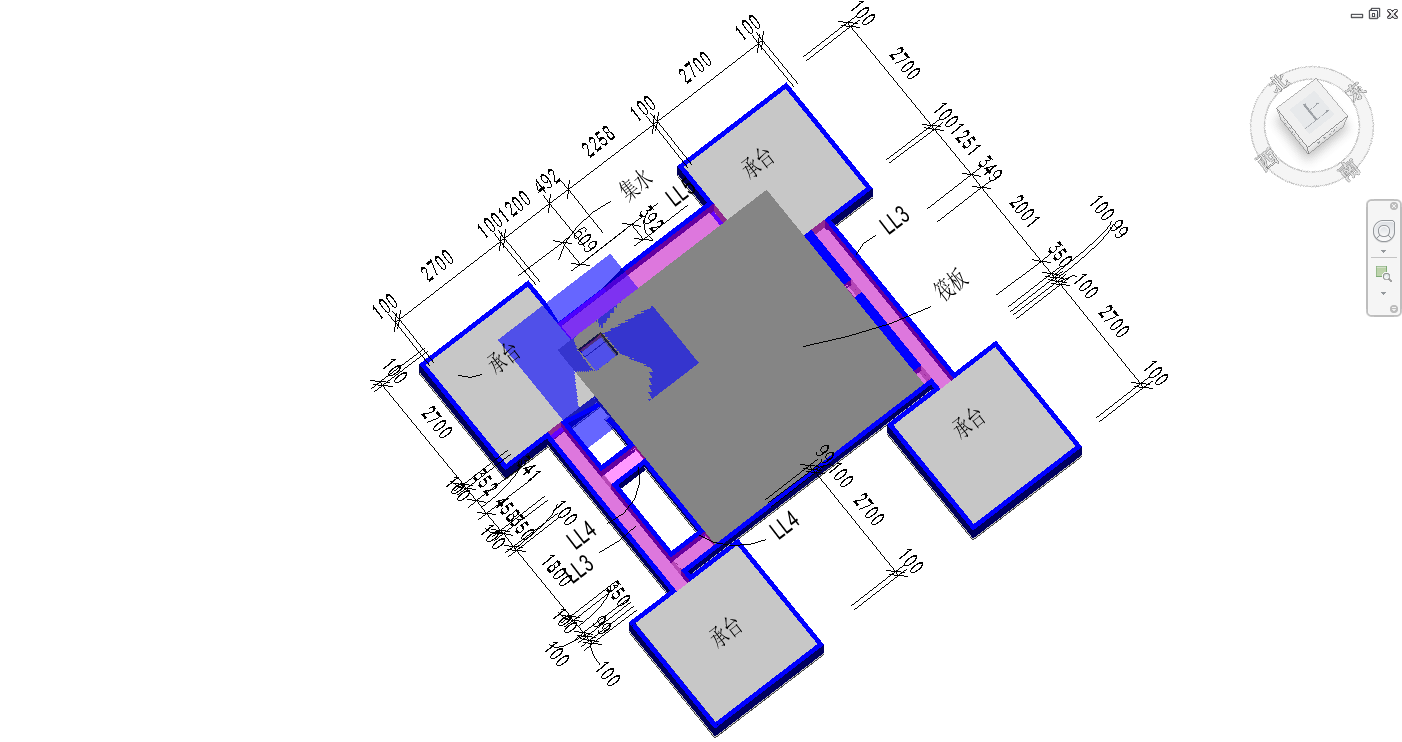

2、 工艺设备的设备基础、管沟、排水沟等需随一次结构完成，土建提资图的准确度要求高，对整体模型和设备族的精度有较高要求，设备族需根据实体产品一比一创建。
解决方法：

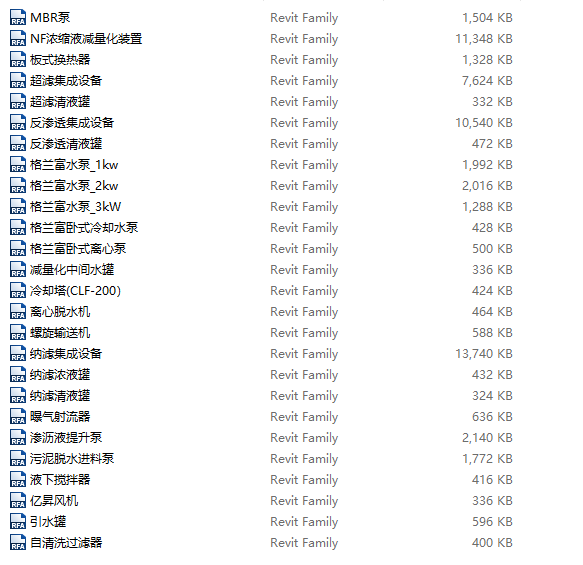

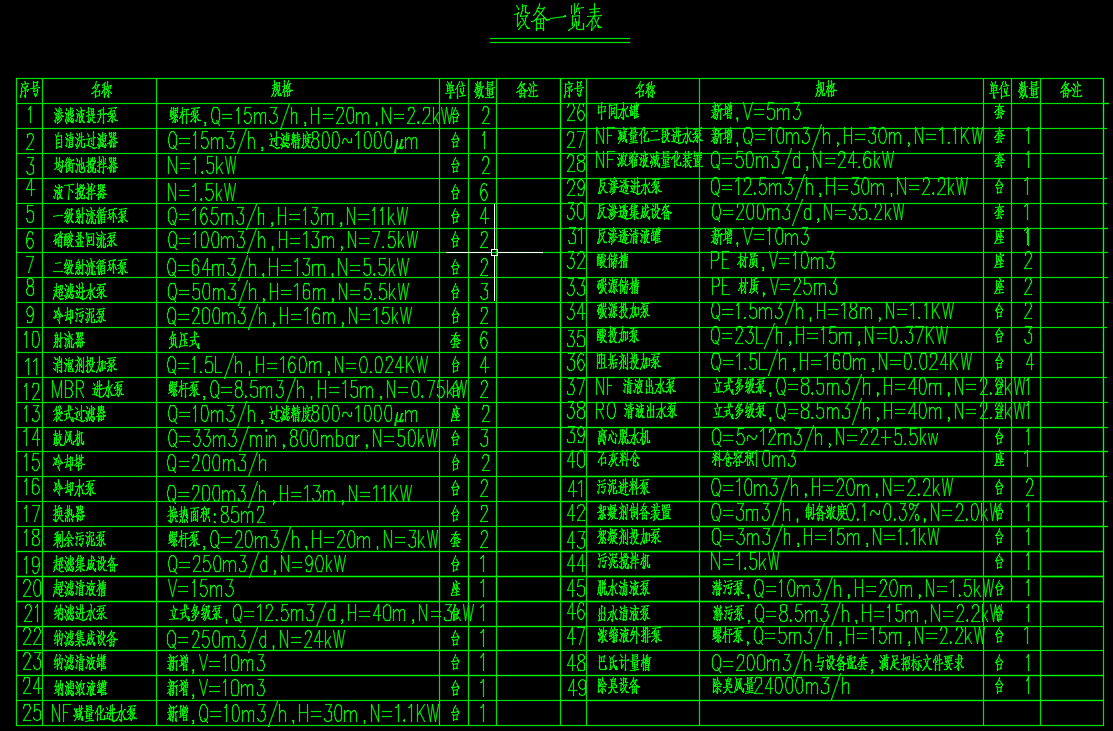

根据设备商提供的技术手册和设备选型表自建设备族以及利用族库大师内的相似族进行修改生成所需族。 部分设备需提前跟相关厂商协商，请设备厂商协助提供模型。
6. BIM模型为施工提供的价值点
1、 安全、质量标准化模型的建立，指导项目精细化施工。

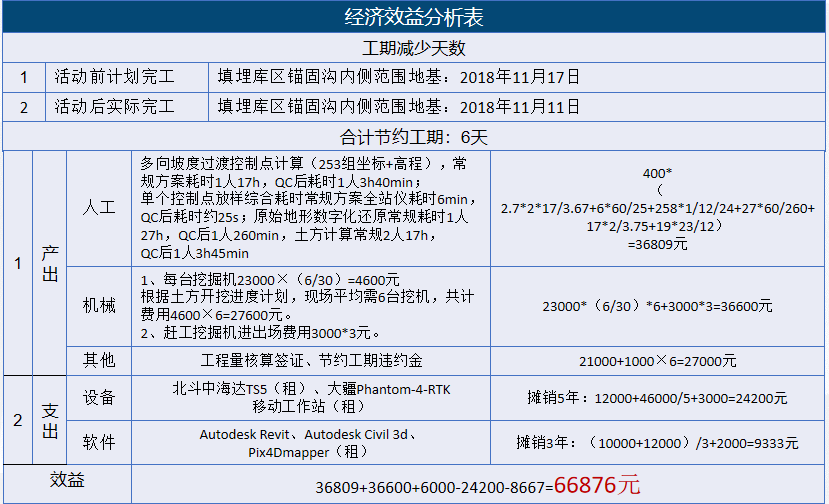

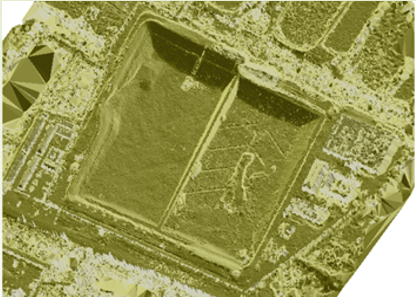

2、 通过库区模型的建立，并通过基于BIM技术与RTK相结合的方法指导库区土方施工精确放样，为项目节约6天工期，降低成本6.6万元。

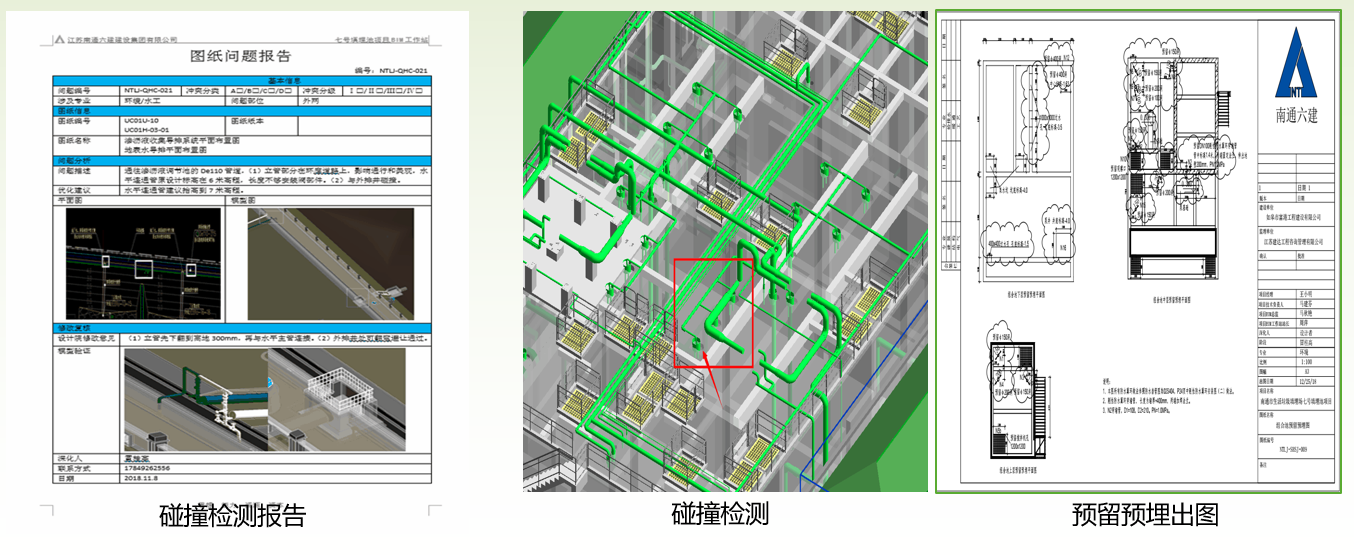

3、 碰撞检测：机电同专业碰撞，检测出碰撞部位，进行调整后，指导施工；机电与土建专业碰撞，检测出碰撞部位后对机电部分进行调整，进行管道预埋洞口精准定位，指导土建施工时预留。通过碰撞检测发现并解决碰撞点百余处，减少大量返工时间，直接节约工期30余天，降低成本3.2万元。
4、 基于项目模型的工程量统计，通过高精度（LOD400）的建立，能够准确提取施工所需材料的工程量，辅助工程材料的采购及对现场材料的控制。

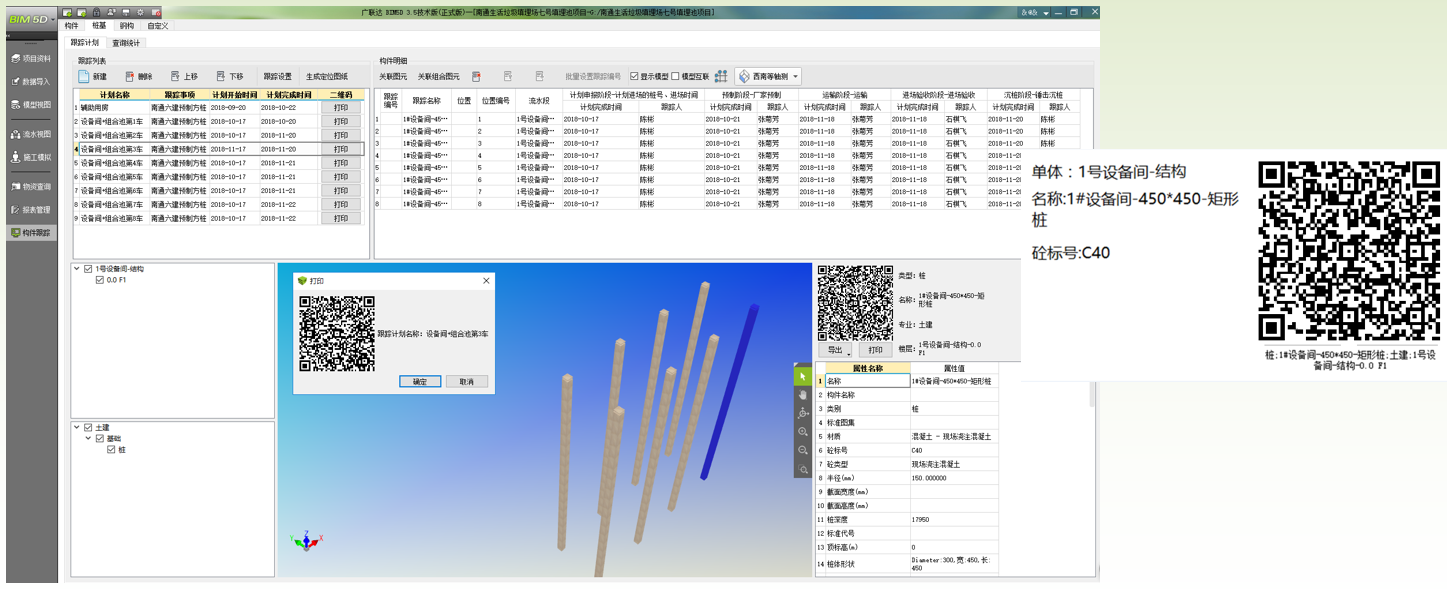

5、 基于项目模型的预制构件跟踪，准确反映预制构件在图纸中的具体位置，指导施工准确定位。
6、 土建专业：通过复杂节点模型的建立，进行可视化交底，指导工人施工。
7、 机电专业深化设计：本项目BIM工作站自主完成部分机电专业深化设计，并获得设计院认可。通过机电深化设计模型用于指导机电专业构件工业化定制，现场直接组装，大大提高了效率，缩短工期。
7. 红瓦软件使用心得
1、利用建模大师软件中的砌体排砖功能对项目砌筑工程进行多方案智能排砖，并选出最有方案，指导施工，有效控制砌体损耗。
2、利用族库大师内丰富的族资源，省去大量建族时间，大大提升了建模效率。
3、建模大师操作界面简洁明了，能很好的让初学者快速上手，且功能强大基本可覆盖工程全过程建模，自动识别功能强大，逐渐取代手动建模，极大的提升了工程建模速度。
