1. 项目概况
本工程为河南城建学院大学生活动中心及创业园,建设地点:河南城建学院西校区院内。主要由大型报告厅和科创园组成,凭依平顶山天然地势,科创园与报告厅成阶梯状,科创园地上五层地下两层,报告厅的观众席恰好根据地形由高到低成阶梯排列。充分利用了天然地势,面积最大化利用。该楼用地面积6448平方米,占地面积3123.89平方米,总建筑面积10864.8平方米。

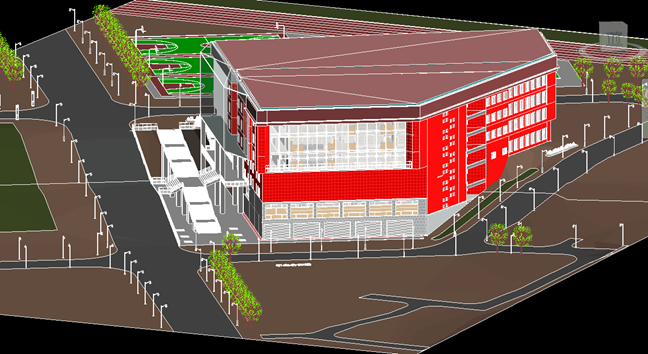

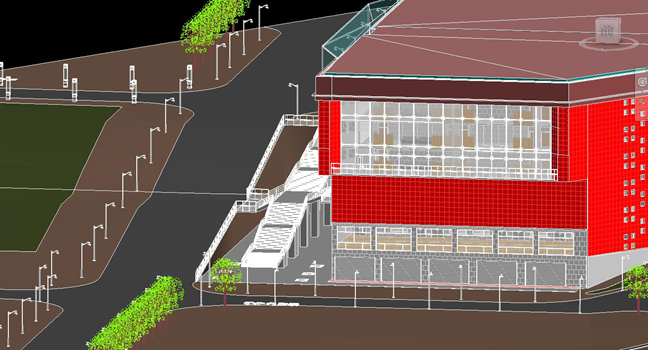

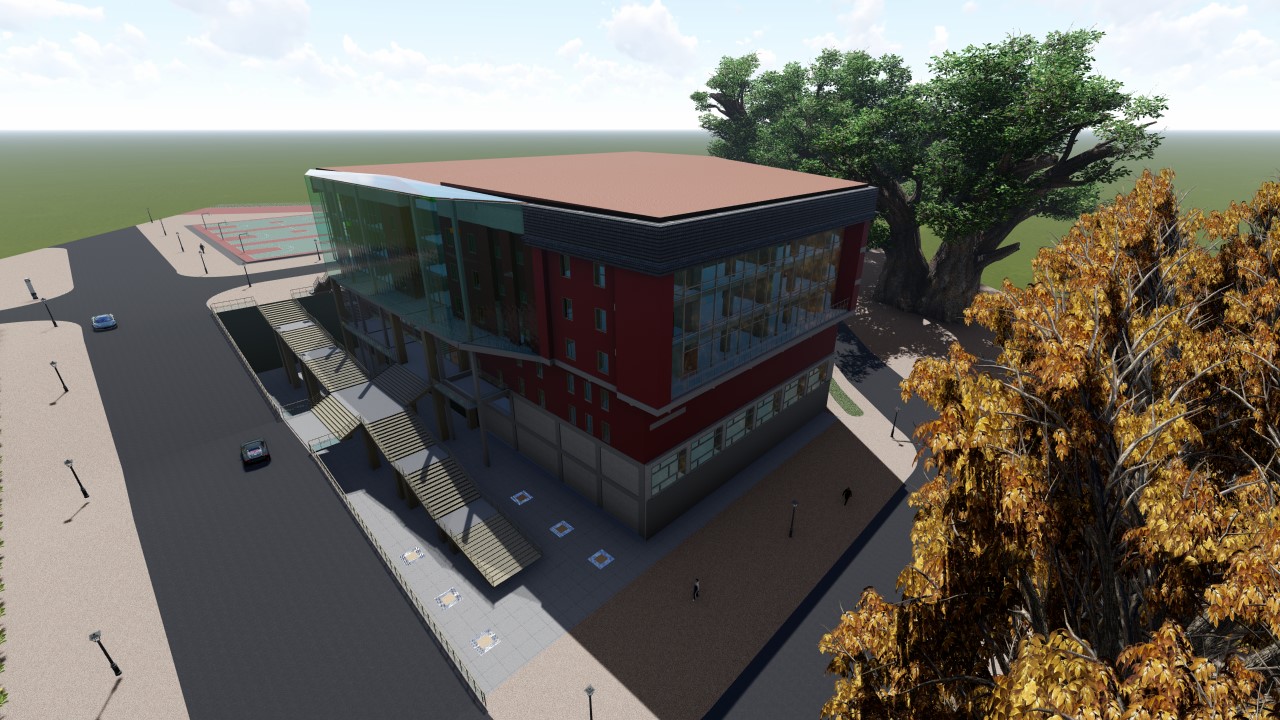

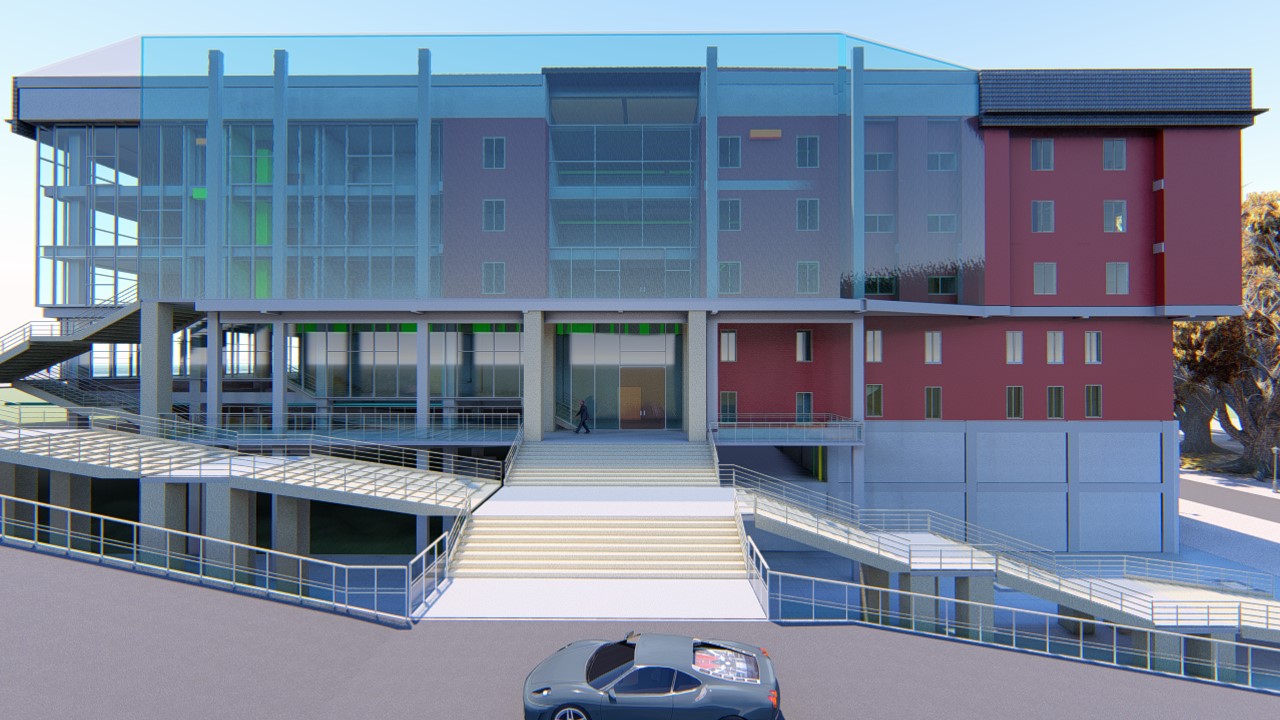

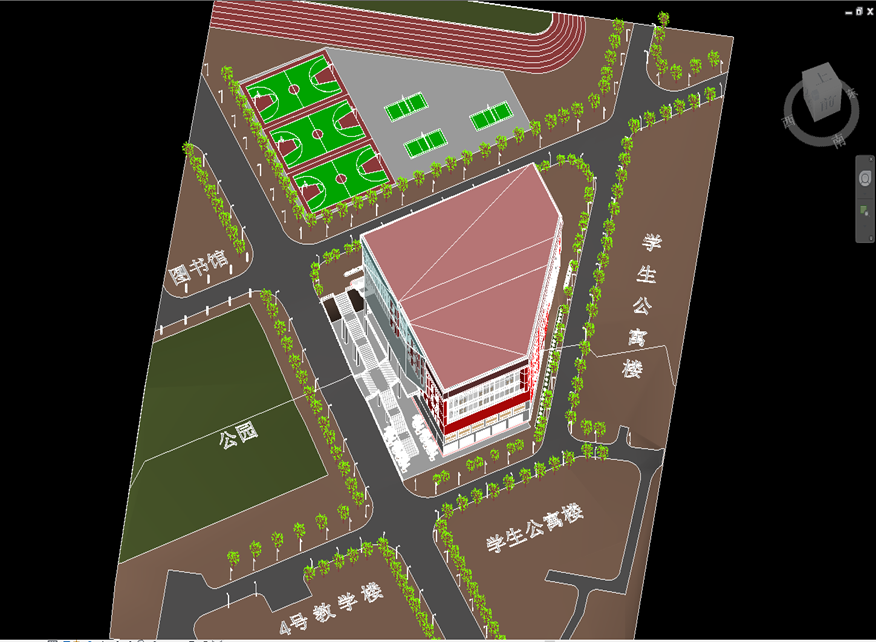

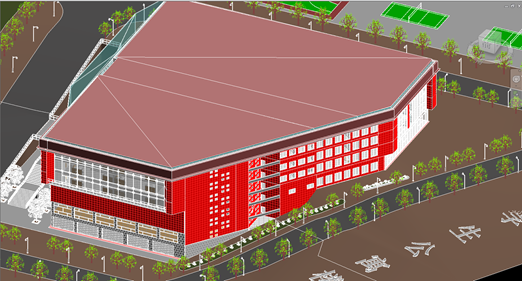

2. 模型成果展示
3. 建模工作计划

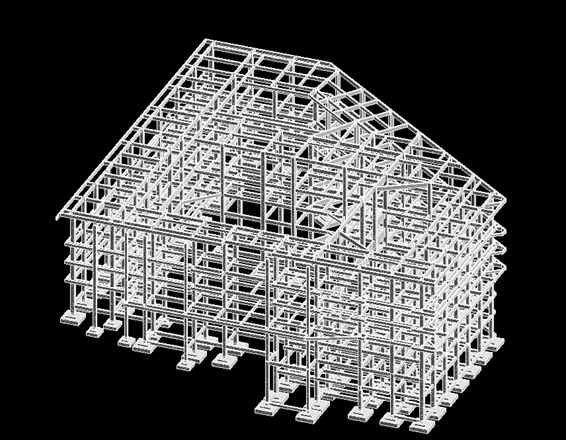

结构模型建立 3月中上旬
土建模型建立 3月中上旬
机电模型建立 3月中上旬
整合模型 4月中旬
场地设计 4月中旬
渲染 4月下旬
4. 团队分工
牛鹏彬 负责结构
王来冉 负责建筑
朱泽晨 负责场地
易亮 负责机电
赵军 整合及渲染
5. 模型创建难点展示
1.地势

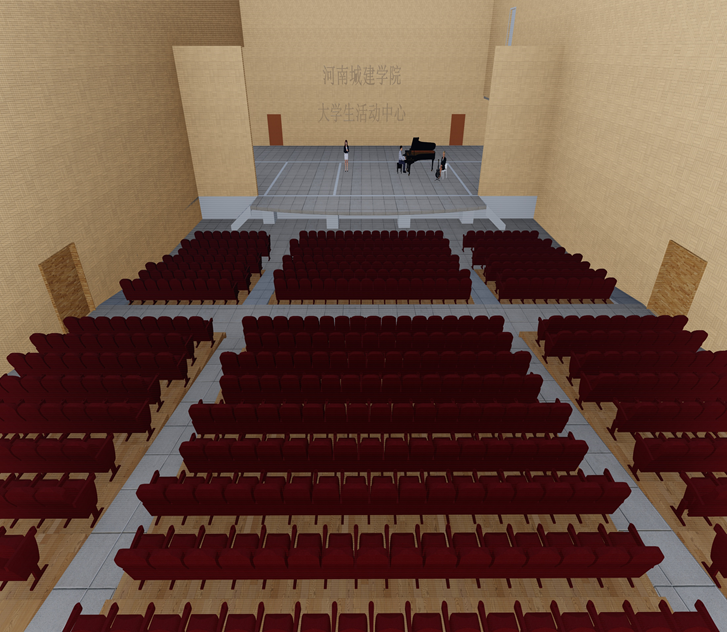

建筑成功完美的利用了平顶山地势,让建筑看起来更加独特美观,打破了常规在平地上建筑的风格。室内的报告厅合理的利用了这个坡度,让这个富有舞台的报告厅更加大气美观。

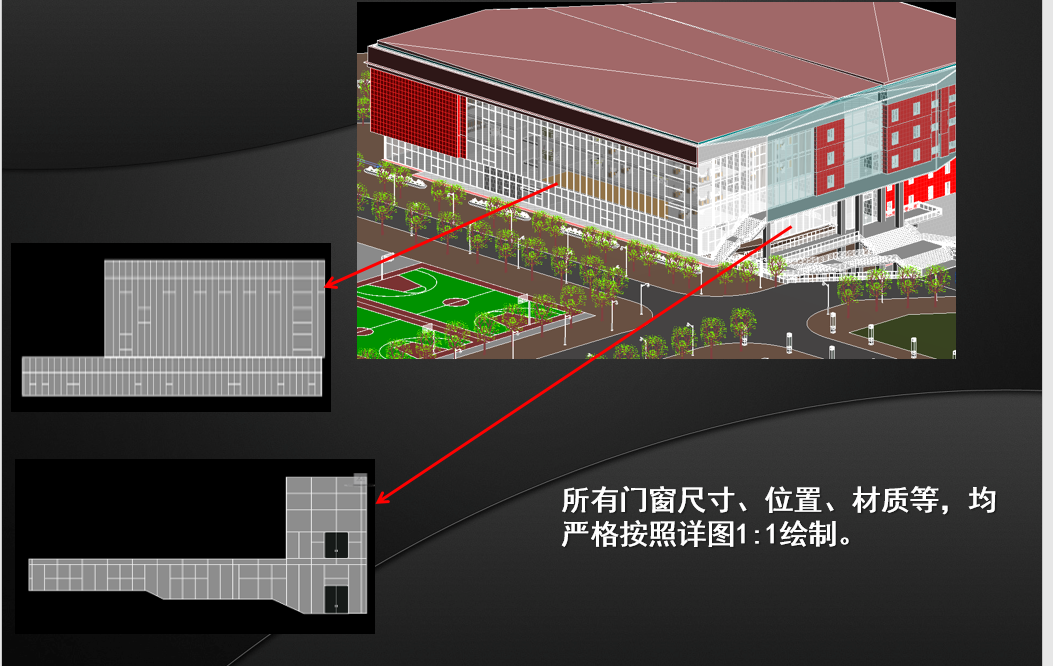

2.各种异型门窗.

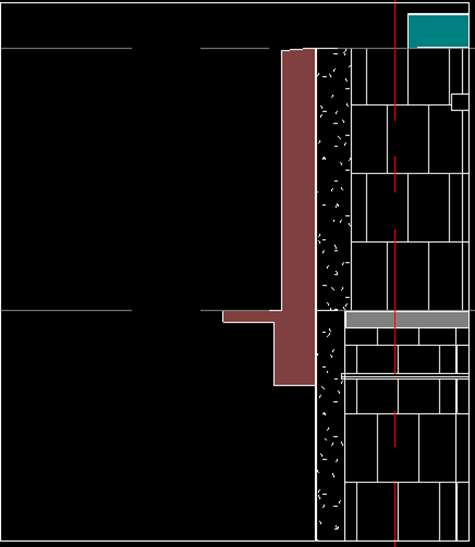

3.复杂节点.
4.室内梯度.
6. BIM模型为施工提供的价值点

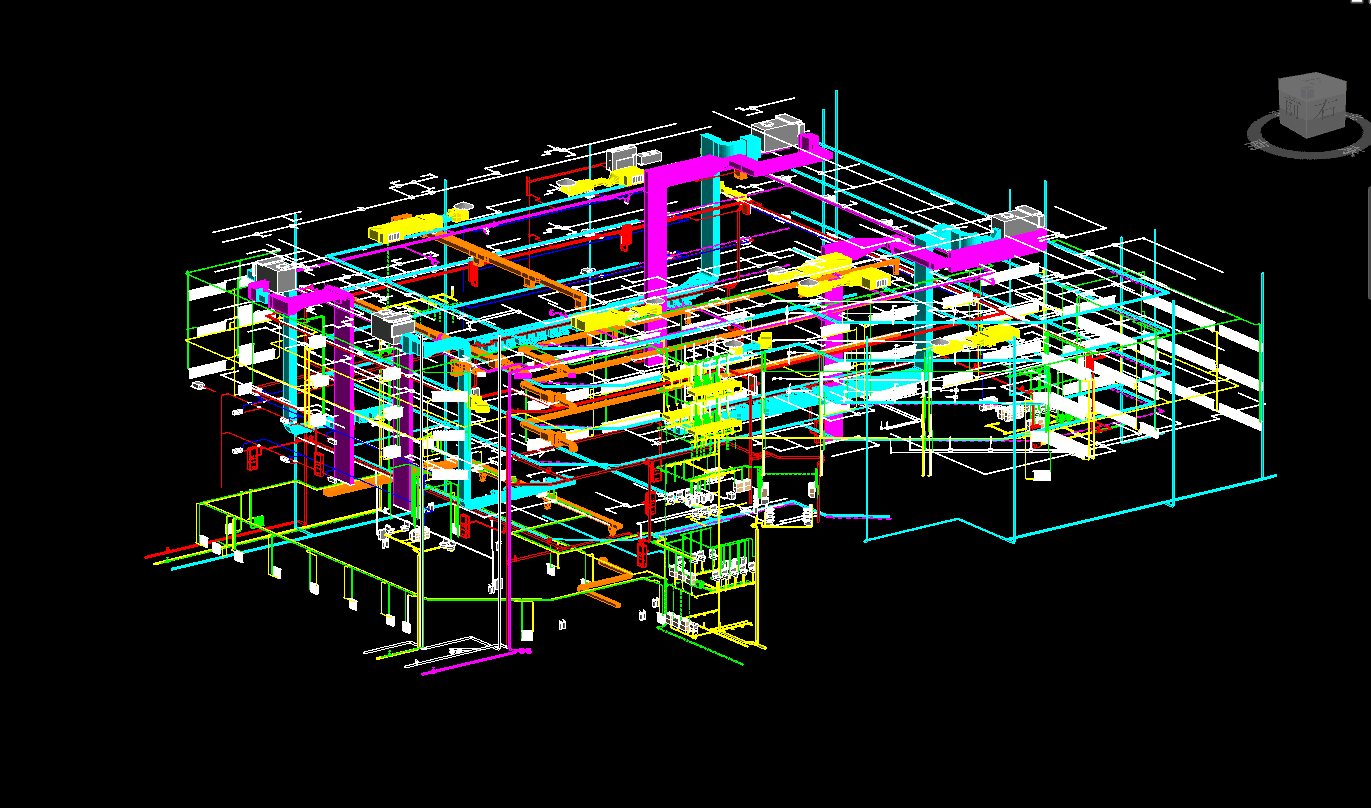

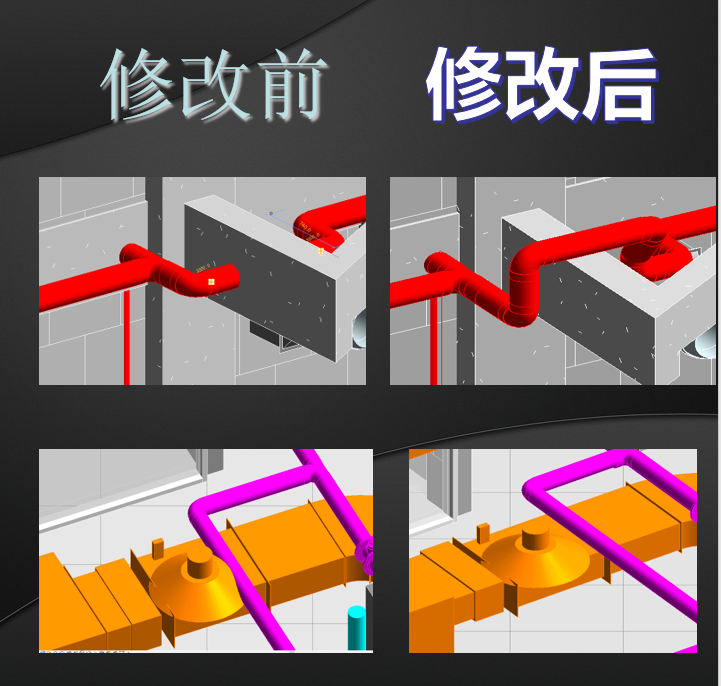

碰撞问题:多联机箱与楼板碰撞.
碰撞问题:门与线管碰撞.
机电之间的碰撞,机电与梁的碰撞.
充分利用原始地形,将整栋楼分成多个标高的台地,大大节约了土方量,既节约成本,又有利于施工,而且增加了视线的层次感.
7. 红瓦软件使用心得
使用建模大师、族库大师有很多便利的地方,不仅功能强大,而且族的资源丰富,基本能满足建模时各种族的需求。
强大的功能
1.管线开洞,一键完成
2.一键开出梁洞,墙洞,板洞。自动提取管线系统名称,洞口标高
3.建模大师集成各种快捷功能 .
例一键剪切 、成板
节省大量时间并且提高工作效率。
