一、BIM技术在临建场地布置的应用

      本项目施工场地狭小，需要设置办公区、生活区、加工区、临水、临电等排布需要仔细周密考虑，详细策划。基于BIM的可视化、协调性、模拟性的特点，利用BIM技术进行场地布置规划，作出新建项目最理想的场地规划、交通流线组织关系、建筑布局等关键决策。

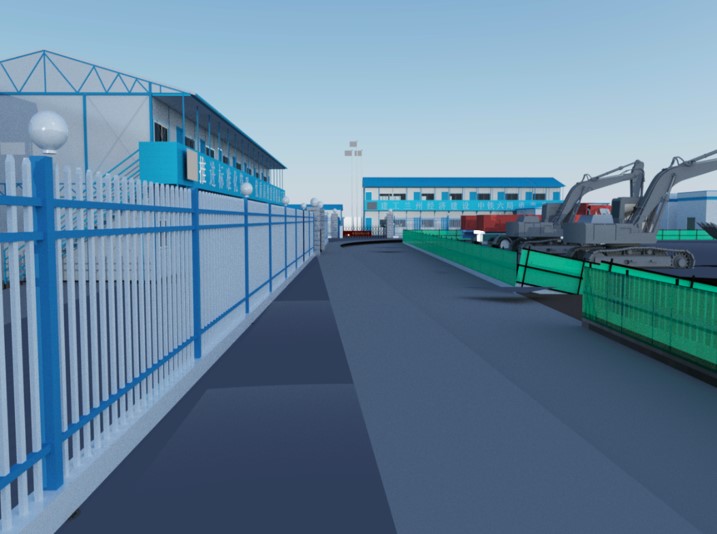

      根据工程施工部署，在BIM模型中模拟出各个施工阶段工程所有地上、地下、已有和拟建建筑物、施工设备、各场地实体、临时设施、库房、材料堆放及加工区、管线、道路等现场情况，将需要布置的现场设备与工程BIM模型进行整合，通过调整位置来优化平面布置方案。

      利用BIM技术实现三维施工场地布置及立体施工规划，实现标准化建设可视化，形象生动，并能够有效传递标准化建设实施的各类信息，实现绿色信息智能化管理。同时通过漫游从细部到整个施工区，快速全面了解项目标准化建设的整体和细部面貌。

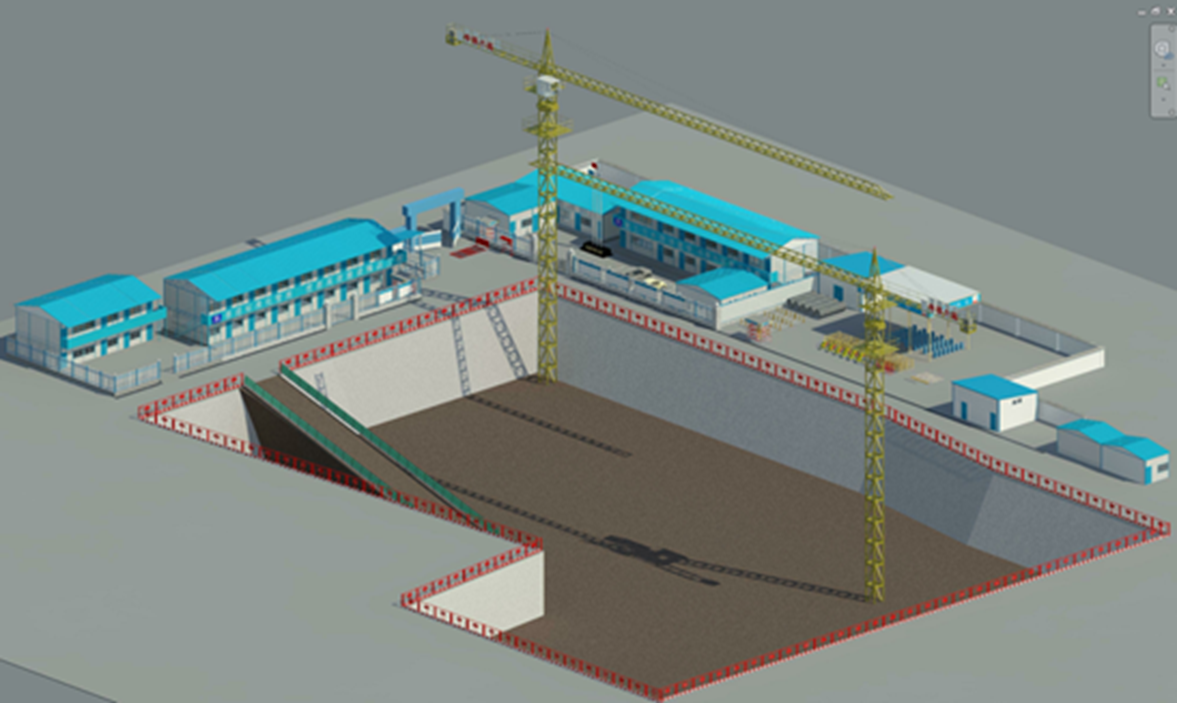

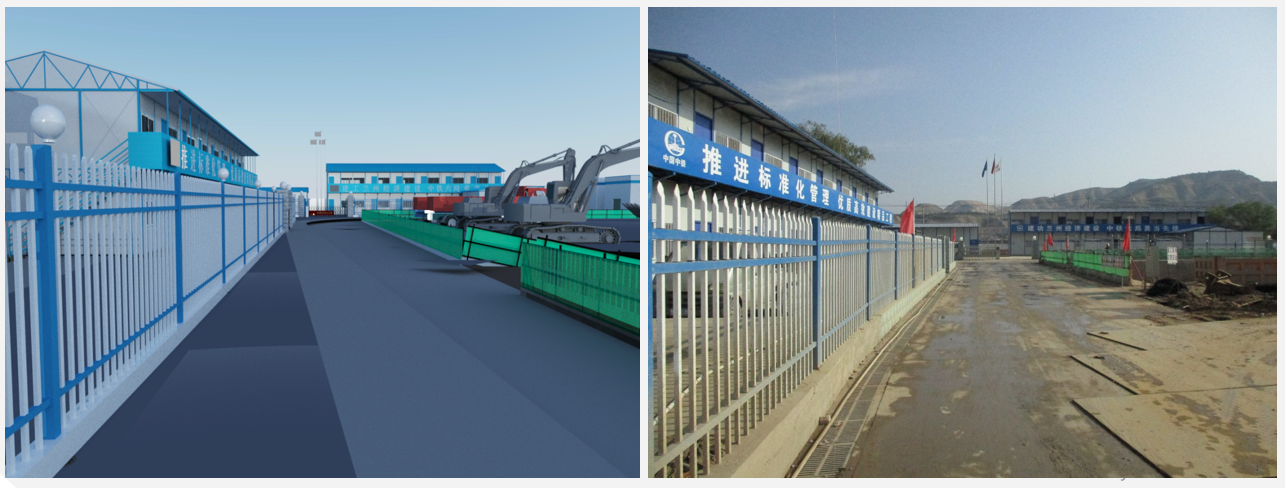

      施工前期，根据施工现场提供的CAD二维平面布置图，利用BIM技术进行3D模型建立，直观显示出各构筑物之间的关系，未建即可见（如下图），完工后的效果一目了然，加快临建的施工速度，保证安装质量。通过BIM技术的可视化、漫游功能以及分析场布合理性得出最优场布方案，使施工现场布置合理，施工效率得到提高，更利于施工安全文明的实施。通过BIM技术做好施工前期策划，相对以往传统2D平面图布置，更加直观、高效使施工现场确认施工现场布置方案。

       二、施工进度模拟

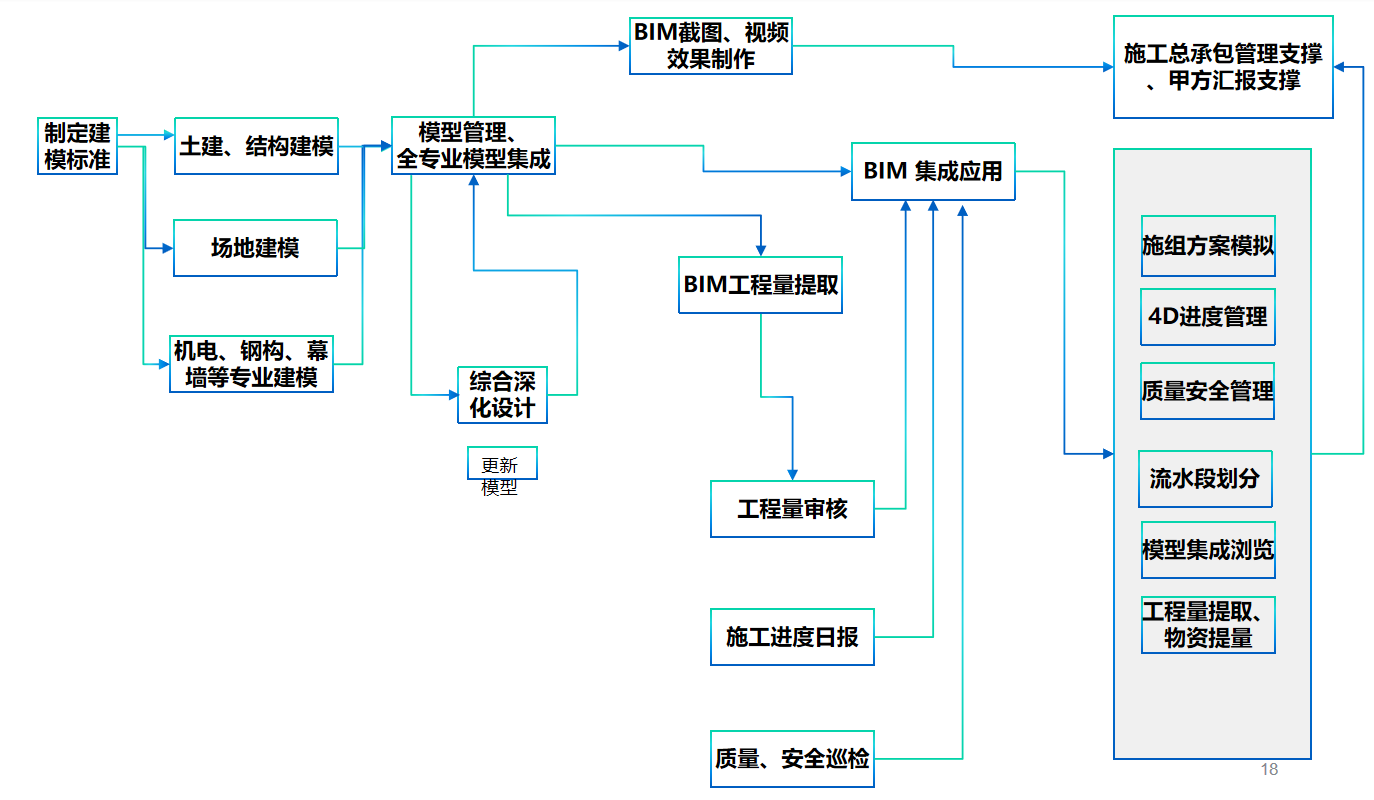

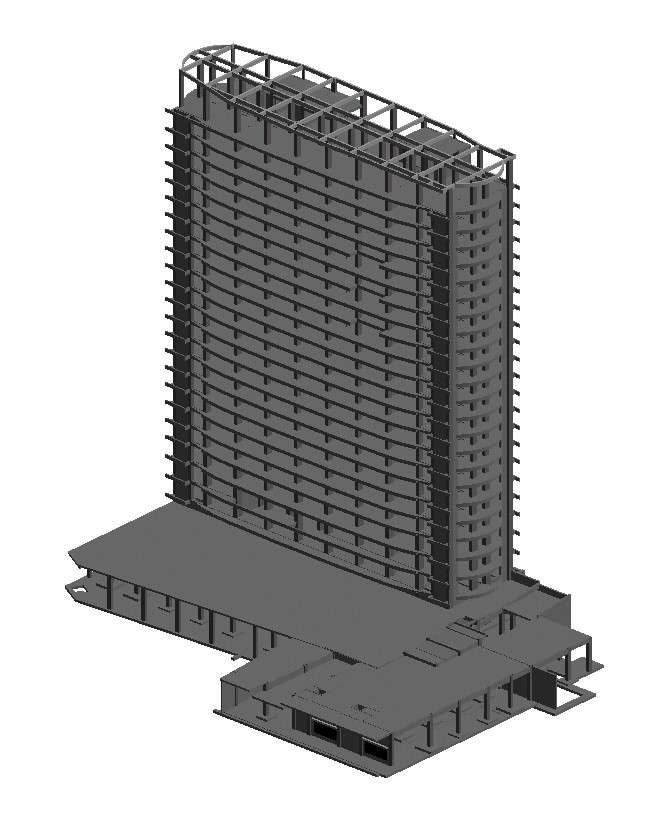

       整合BIM模型与工期信息，进行施工进度4D模拟，直观精确反应整个建筑的施工过程，同时将实际进度与计划进度进行比较，对即将到期的任务或者到期未完成的任务进行提醒，分析进度偏差，采取纠偏措施，进而对施工的进度、人力、设备、安全、质量等进行管理，保证工期目标，提高施工项目管理的效率。

         将BIM模型和施工模拟应用于方案交底、培训汇报，表达更加准确形象，易于理解沟通。运用三维模型进行细节展示，通过施工模拟预演施工过程，形象生动，方便工人理解、操作，提高技术交底质量，指导现场施工。在方案中插入三维模型，逼真直观，解说性更强，便于理解。

     三、模型创建过程中发现图纸问题

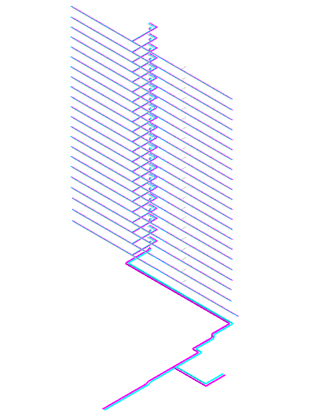

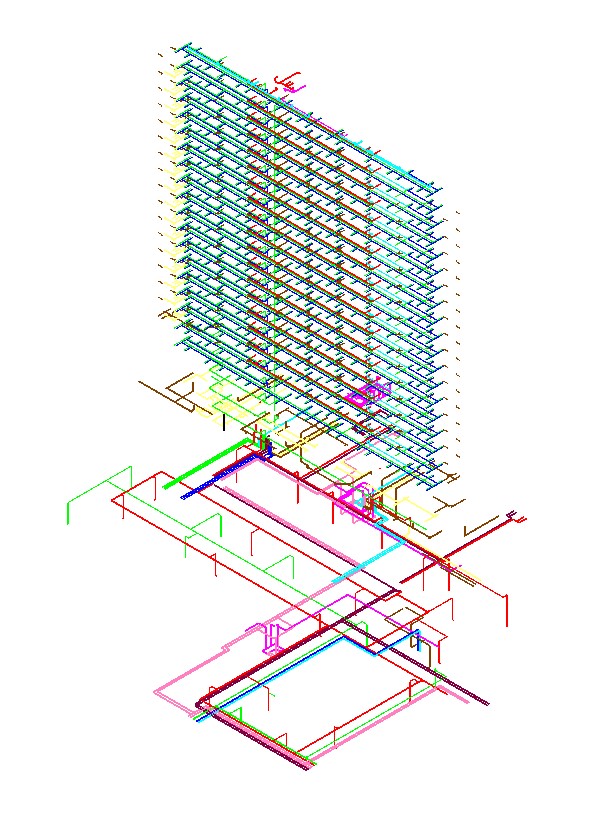

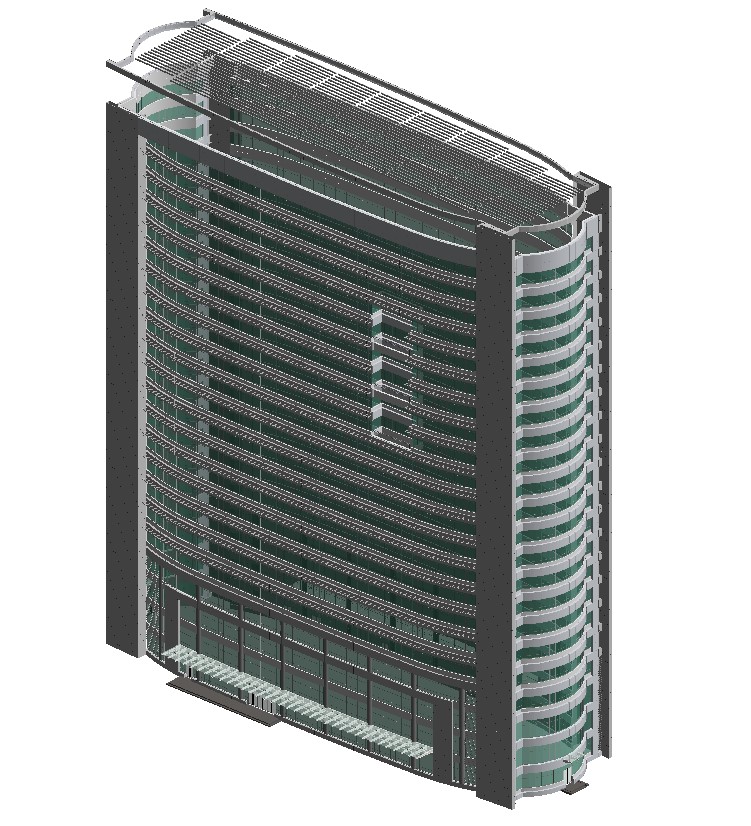

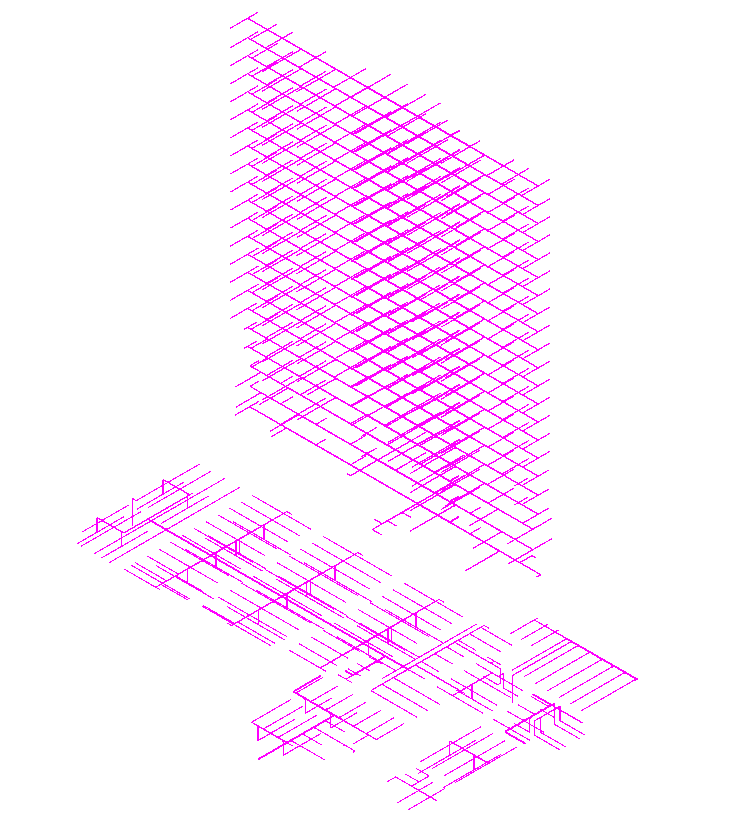

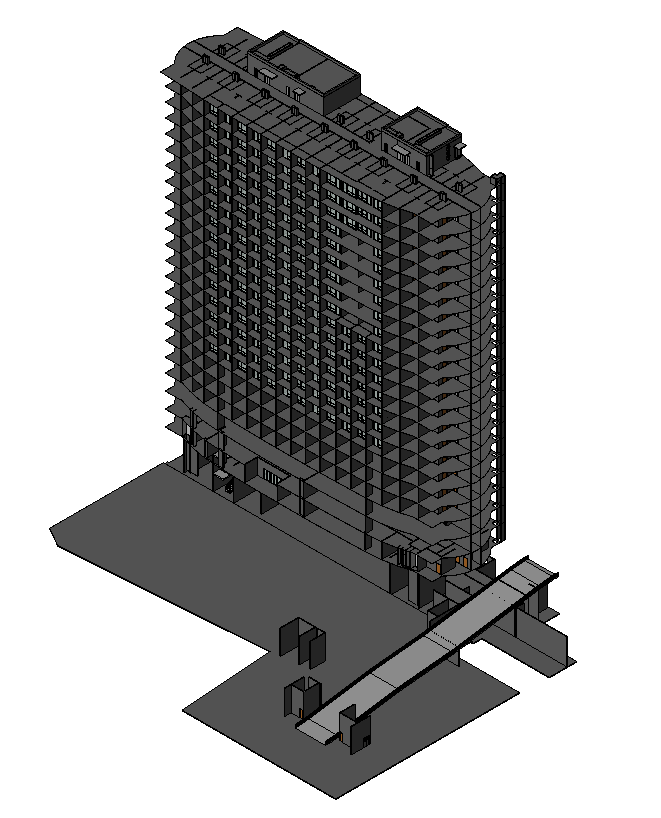

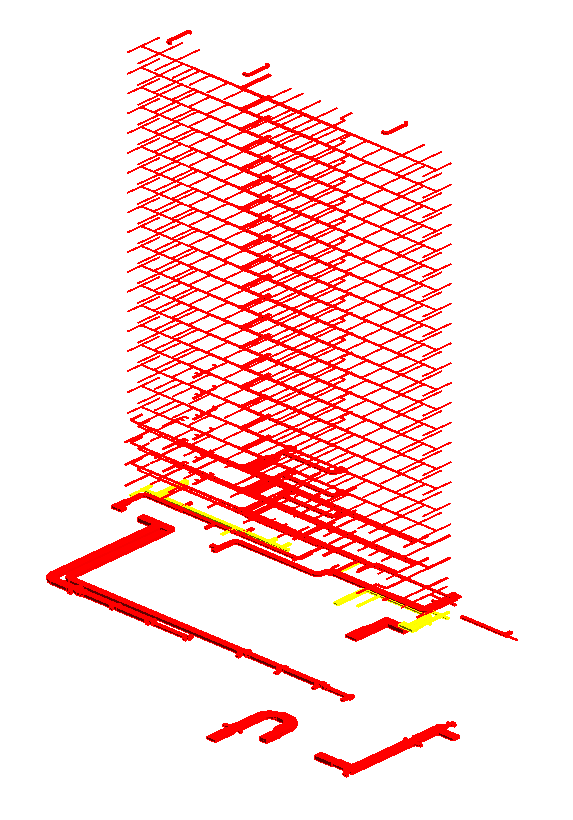

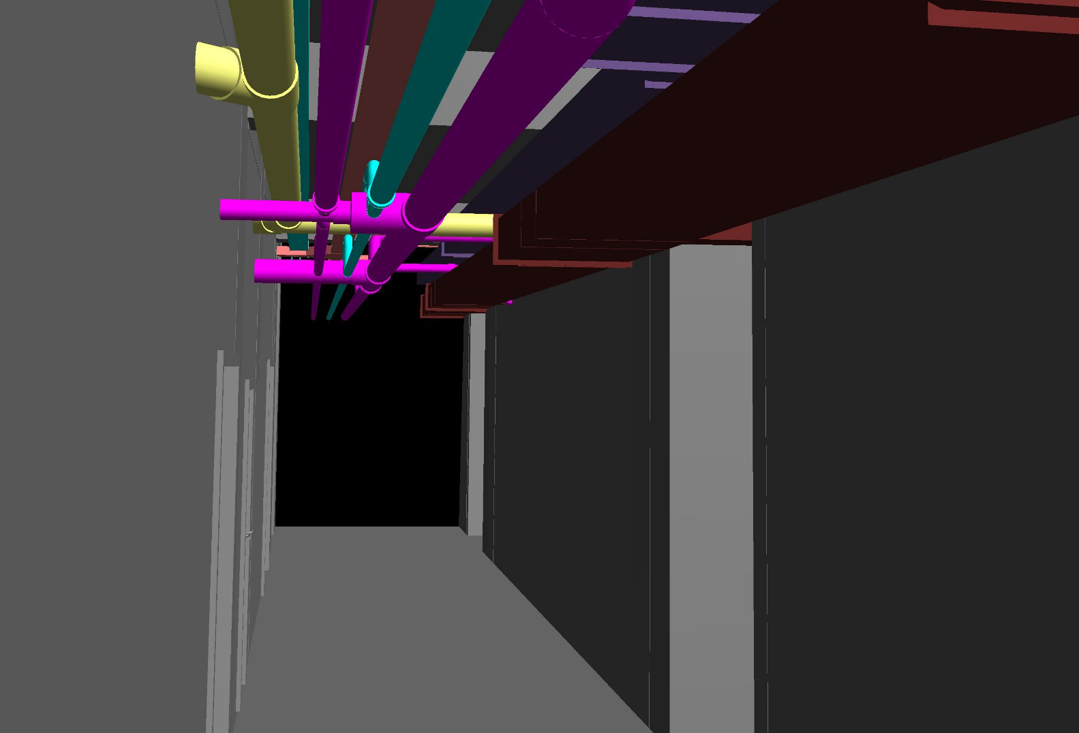

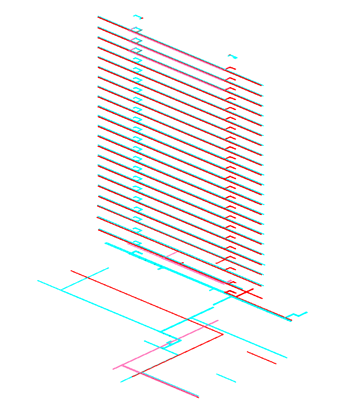

     在二维图纸中难以直观地发现图纸中存在的“错、漏、碰、缺”等问题，运用BIM技术建完模型后，在三维模型中能直观地看出来一些明显碰撞的问题，也可以将模型整合在Navisworks软件中进行专业间的碰撞，提前与设计进行沟通确认，在施工前加以解决，降低返工成本。

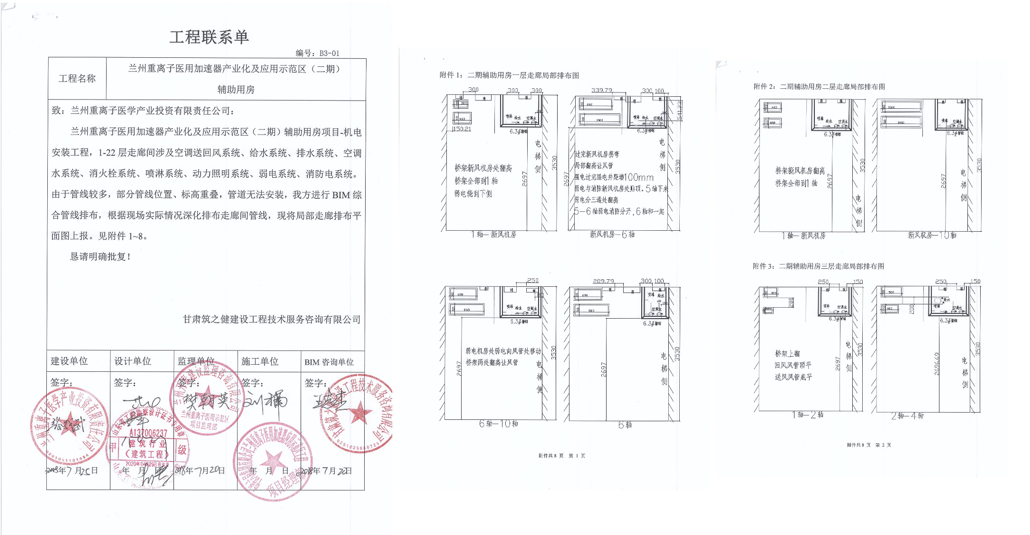

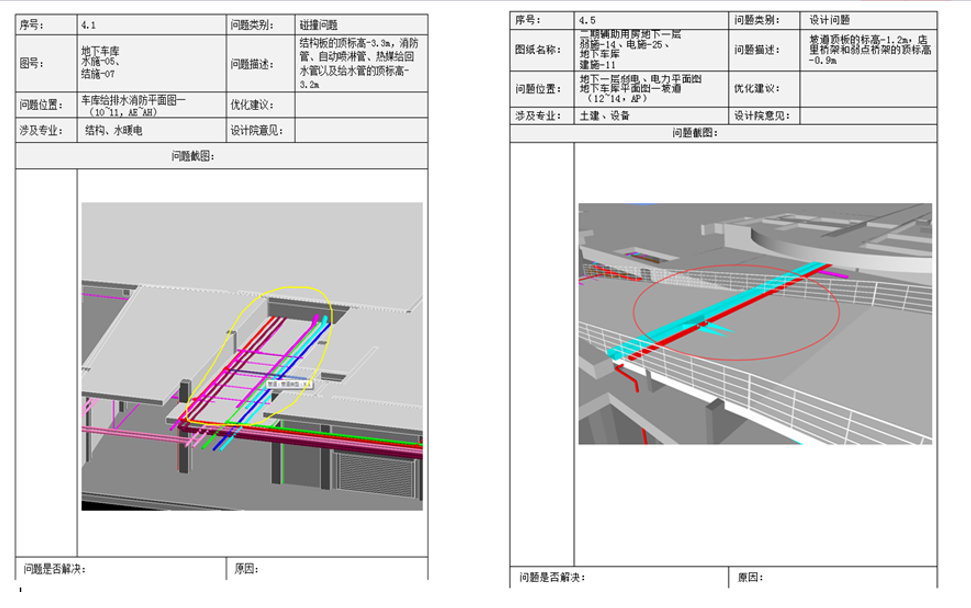

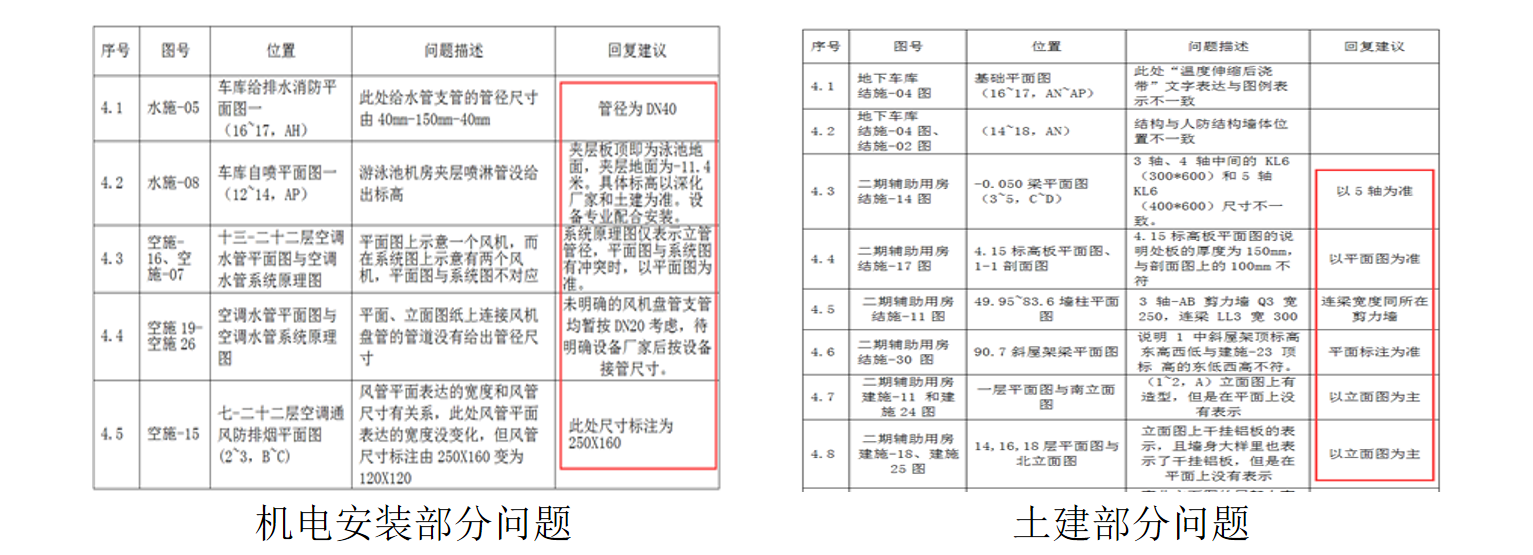

      图纸会审阶段发现图纸问题，总计41个问题，机电安装有24个问题，土建有17个问题。

       四、碰撞检测阶段发现图纸问题

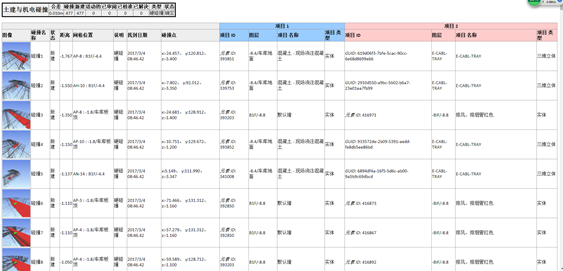

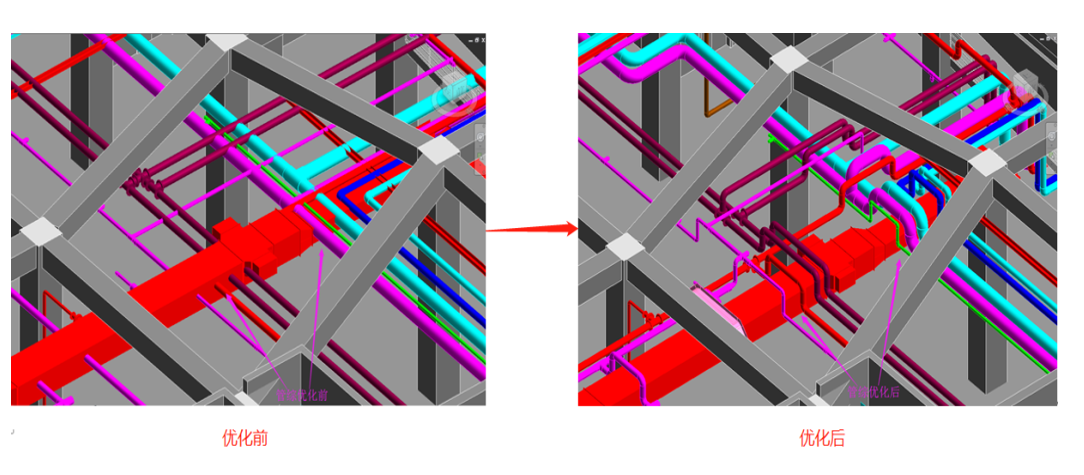

       利用Navisworks碰撞检测功能进行检查，发现各构件之间及连接方式上是否有冲突，选中整体模型，软件自动进行碰撞检查，并将错误的部位在模型中用不同的颜色进行体现，并输出碰撞检测结果，如图所示。根据输出的碰撞检测结果，可以反复重新审核、修改碰撞部位，使之最终模型中构件之间无碰撞。

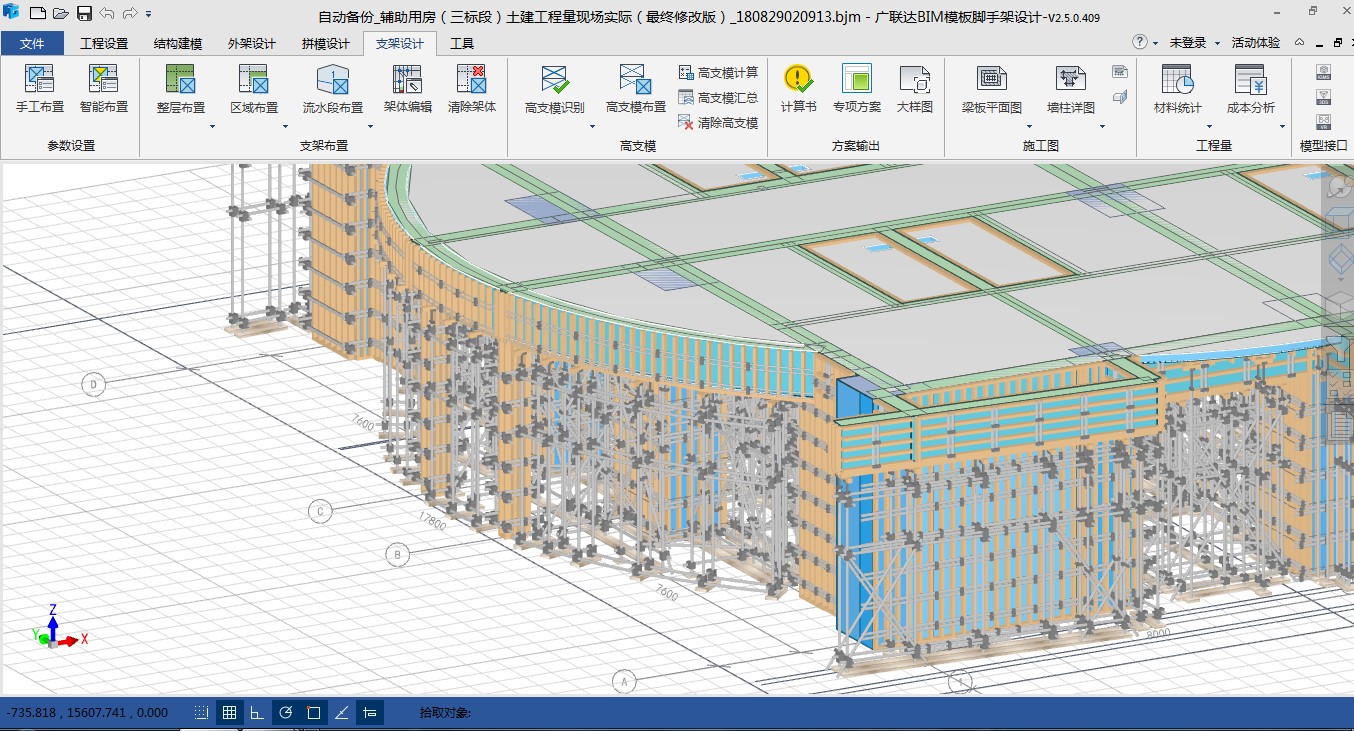

      五、模板及支撑架细化设计

      模板工程及支撑架深化设计需要达到的标准：（1）完成各种墙、柱、梁、板模板等结构构件的配板设计（含加固体系），并进行优化设计；（2）提供各个节点的配模详图；（3）完成支撑架体排布；（4）各种规格构件材料用量的统计。

      施工模板支架设计，是建筑施工方案的重点之一，存在安全计算难、施工详图绘制烦、材料成本算不清、现场交底听不懂的难点，利用BIM技术可有效的解决此问题。

      六、二次结构工程细化设计

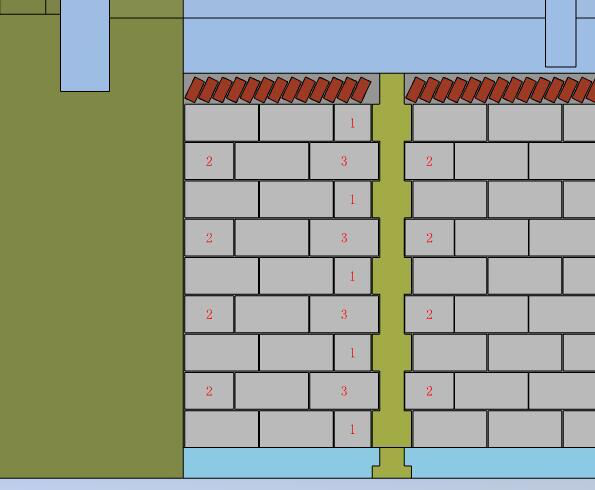

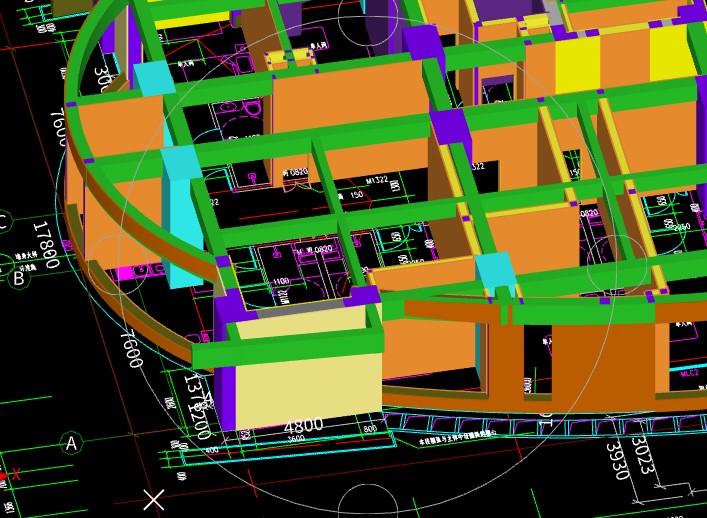

             目前二次结构排转精细化设计一般使用CAD等工具在平面上进行砌块材料的排布，这样工作量大，容易出错。利用广联达BIM5D技术施工前在电脑中将所有的砌块（圈梁、构造柱、导墙、门窗洞口及过梁等空间位置）预先做好定位与统计并通过二维码生成相应可视化技术交底，在正式砌筑之前将所需构件材料有针对性的提前运输至相应区域，工人在砌筑时通过手机扫描二维码查看需要砌筑墙体的技术要求、预留洞口、砌体排布等这样可有效地深化工程精细化管理程度，解决二次结构排布过程中存在的材料浪费、损耗现象等，减少施工成本。

      七、工程量提取

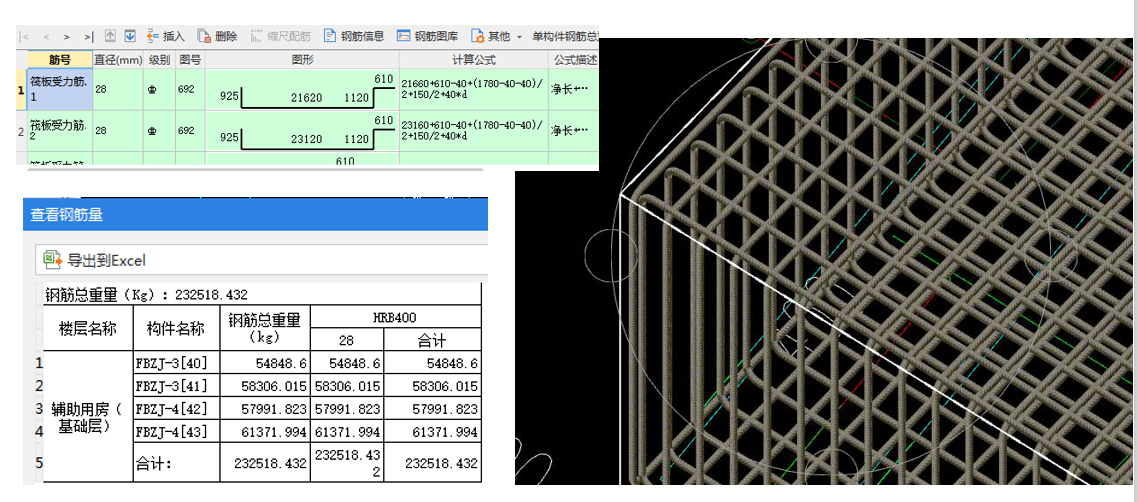

       基于GTJ2018土建计量平台内置的《房屋建筑与装饰工程计量规范》及全国各地清单定额计算规则、G101系列平法钢筋规则，通过智能识别CAD图纸、一键导入BIM设计模型等方式建立BIM钢筋、土建计量模型，帮助项目工程部、工经部人员解决土建专业概算、预算、施工设计变更、劳务收方、竣工结算全过程各阶段的算量、提量、检查、审核。

分类查看模型计算式、模型建立是否正确、最终生成构件工程量

       八、施工现场危险源辨识

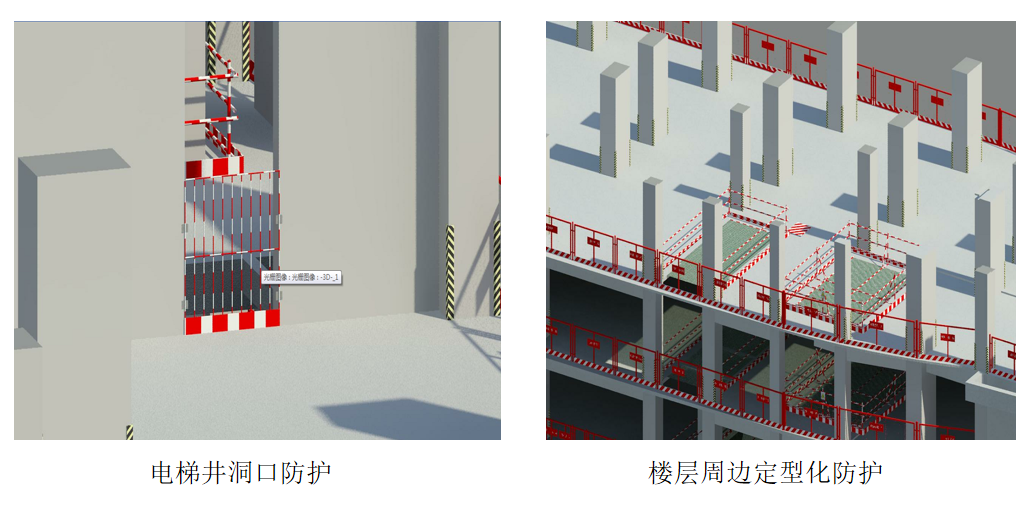

       安全总监、安全管理人员通过BIM模型先识别洞口，将更多的时间用于安全风险的评估与措施的制定，提前在模型中进行安全防护，将防护栏布置完善。

     九、企业化标准族库的建立

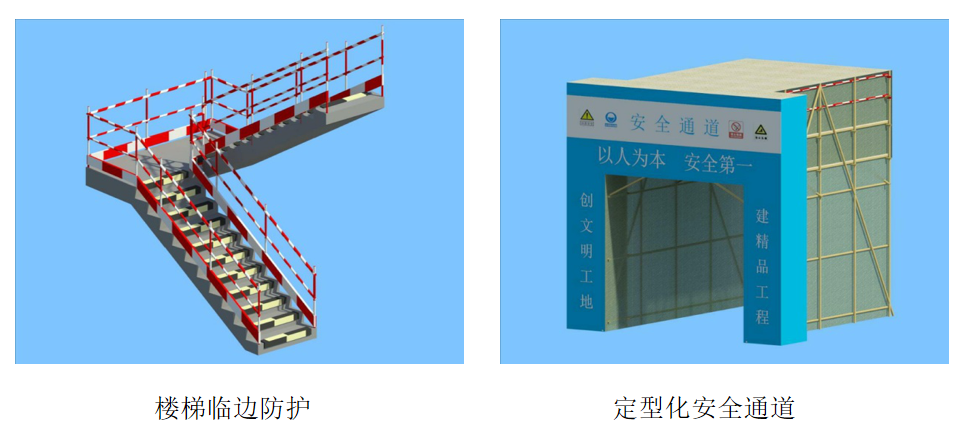

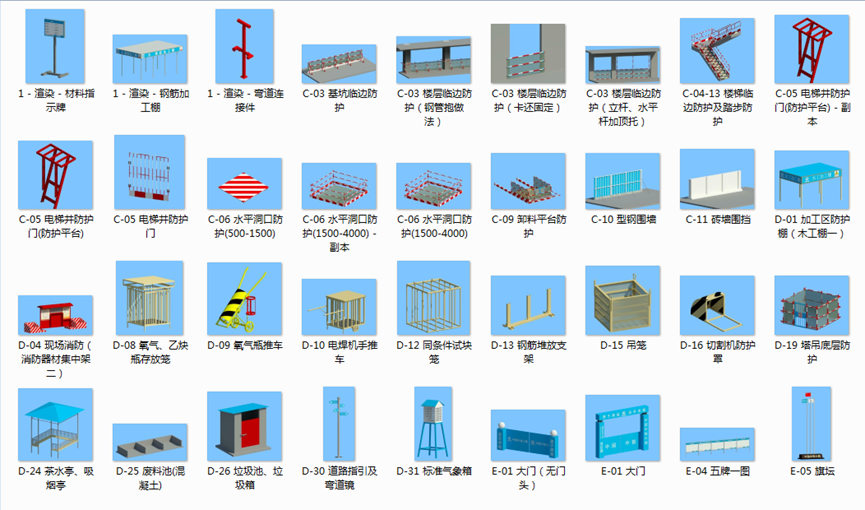

     场内临建元素建立标准化族库，族库内所有元素形成详细做法，统一标准，提高场地布置效率，在前期临建施工时更直观的指导现场施工。 防护设施的BIM模型依照各个零件的尺寸、材质、规格、颜色等参数的记录，形成一套具有企业特色的定型化工具库。
